स्क्वायर प्रोजेक्शन वेल्ड नट

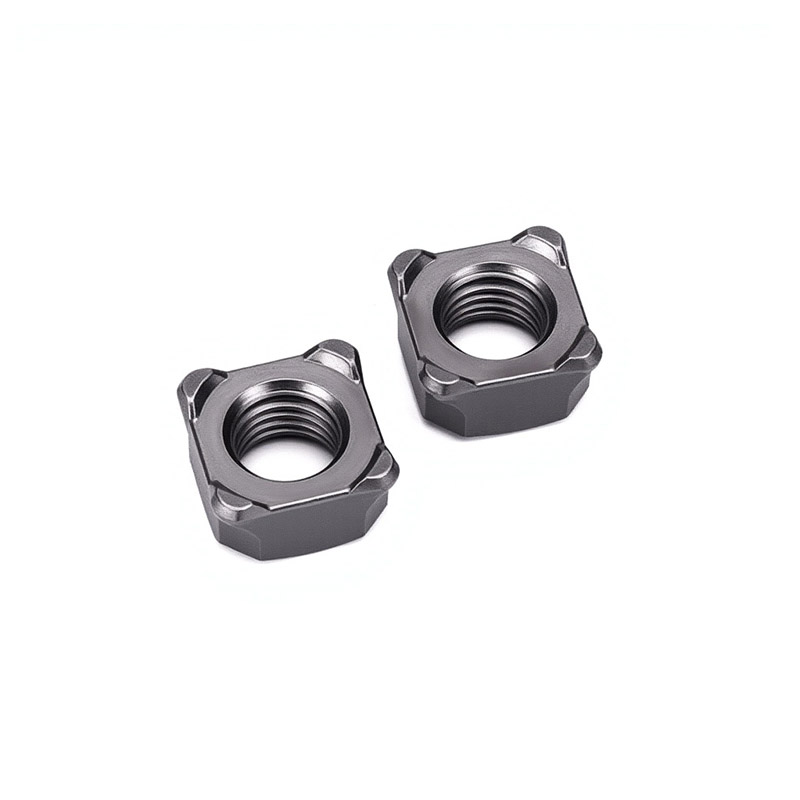

चाइना आपूर्तिकर्ता Xiaoguo® उच्च गुणस्तरको स्क्वायर प्रोजेक्शन वेल्ड नटहरू स्टकमा चार समान रूपमा वितरित वेल्डिङ प्रोट्रुसनहरू आपूर्ति गर्न पाउँदा खुसी छ। चार-कुना संरचनाले तीव्र कम्पन अन्तर्गत पनि, स्थिर जडानको ग्यारेन्टी गर्दै, कुनै सापेक्ष विस्थापन वा रोटेशन हुनेछैन भन्ने सुनिश्चित गर्दछ।

मोडेल:Q 371-1999

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

संरचनात्मक विशेषताहरू

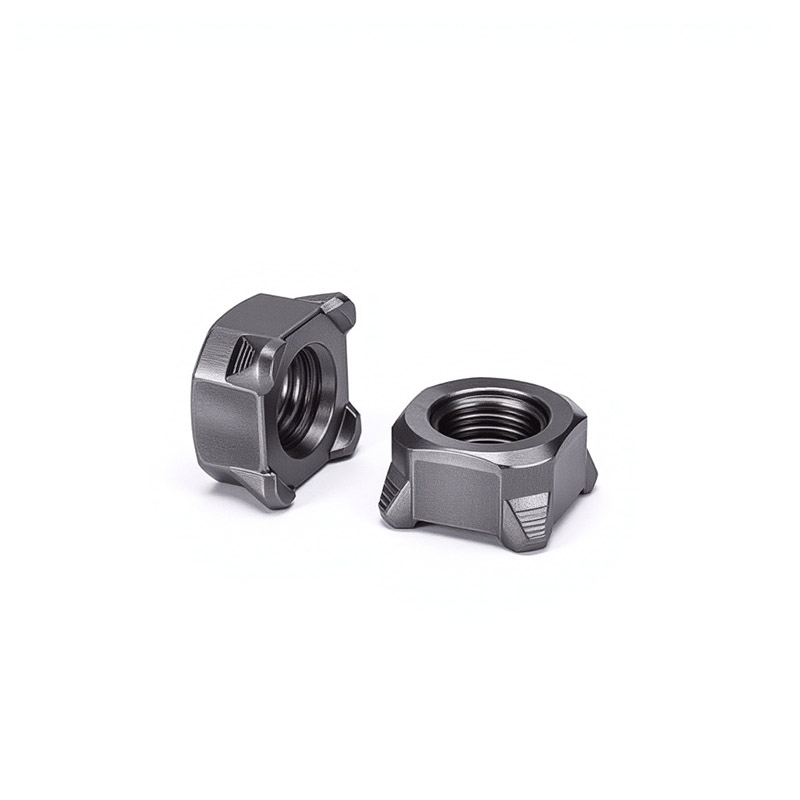

स्क्वायर प्रोजेक्शन वेल्ड नट तल्लो भागमा धेरै वेल्डिङ प्रोजेक्शनहरू भएको स्क्वायर नट हो। यसको संरचनात्मक डिजाइन तीन मुख्य लक्ष्यहरू वरिपरि केन्द्रित छ: वेल्डिंग विश्वसनीयता, सटीक स्थिति, र विरोधी टर्निंग प्रदर्शन।

【1】वर्ग आधार

（1）आकार: बराबर लम्बाइका सबै पक्षहरू र सबै चार कुनाहरू दायाँ कोणहरूमा भएको पूर्ण वर्ग। यो workpiece को वर्ग प्वाल मा फिट हुँदा स्वचालित रूपमा रोटेशन रोक्न सक्छ।

(2) किनारा चौडाइ: उदाहरण को लागी, M8 14mm छ, M10 17mm छ। यसले वेल्डिङको समयमा आधार सामग्रीमा नटहरू अड्किनबाट रोक्नको लागि पर्याप्त दबाव-असर गर्ने क्षेत्र प्रदान गर्दछ।

(3) मोटाई (उचाइ): सामान्यतया 6 देखि 10mm। यसले जडान बल प्रदान गर्न पर्याप्त थ्रेड संलग्नता लम्बाइ सुनिश्चित गर्दछ।

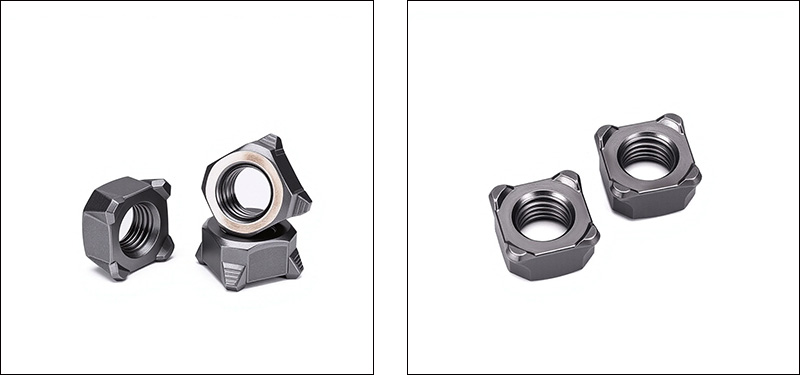

Square Projection Weld Nuts

【2】 वेल्डिङ परियोजनाकार्यहरू

（1） मात्रा: एकसमान वर्तमान र सन्तुलित वेल्ड कोर सुनिश्चित गर्न चार-बिन्दु सममित तरिकामा वितरित

(2) स्थिति: तलको सतहको चार कुनामा, किनाराको नजिक, वेल्डिङ स्थिरता बढाउन

（3） आकार: गोलाकार वा शंक्वाकार-शीर्ष आकार, एक चिल्लो शीर्ष संग

(4) उचाइ: 0.5 ~ 1.2 मिमी, आधार सामग्रीसँग नजिकको सम्पर्क सुनिश्चित गर्न

चौडाइ/व्यास: लगभग 1.5 ~ 2.5 मिमी

【3】आन्तरिक धागो

（1）थ्रेड स्पेसिफिकेशन: मेट्रिक M4 देखि M16 सम्म, इम्पीरियल #6 देखि 5/8″। मिल्दो बोल्टहरूसँग छुट्याउन मिल्ने जडान बनाउँछ।

（2） थ्रेड सटीकता: 6H (मेट्रिक), 2B (शाही)। स्क्वायर प्रोजेक्शन वेल्ड नट र बोल्ट बीच राम्रो फिट सुनिश्चित गर्दछ।

（3） थ्रेड लम्बाइ: पर्याप्त थ्रेड संलग्नता लम्बाइ प्रदान गर्दछ।

（4） थ्रेड अभिमुखीकरण: प्रविष्टिको अन्त्यमा सजिलो बोल्ट सम्मिलनको लागि च्याम्फरहरू हुन सक्छ।

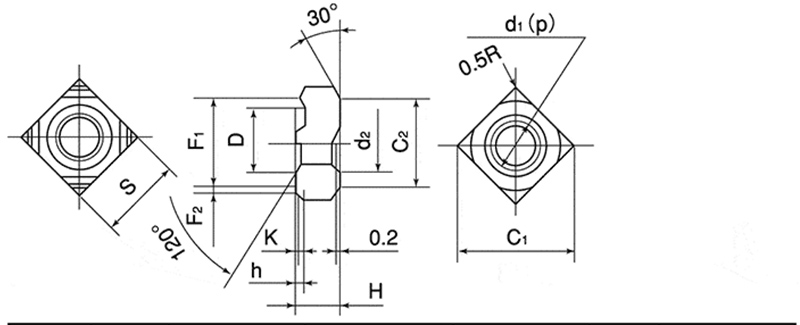

Square Projection Weld Nuts

d	p	S		H		h		K	D
नाममात्र व्यास	पिच	आधारभूत आयाम	सहिष्णुता	आधारभूत आयाम	सहिष्णुता	आधारभूत आयाम	सहिष्णुता	आधारभूत आयाम(अनुमानित)	आधारभूत आयाम	सहिष्णुता
M4	0.7	9.0	०一०.२	3.2	±0.15	0.8	०一०.२	0.2	7.0	一0.1一0.3
M5	0.8	10.0		4.0		0.8		0.2	7.0
M6	1.0	11.0		5.0		0.8		0.2	9.0
M8	1.25	13.0		6.0	± ०.२	0.8		0.2	11.0

बारम्बार सोधिने प्रश्नहरू

(१) स्क्वायर प्रोजेक्शन वेल्ड नटको लागि कुन वेल्डिङ विधि उपयुक्त छ? मापदण्डहरू के हुन्?

सबैभन्दा सामान्य रूपमा प्रयोग गरिएको विधि प्रतिरोध प्रक्षेपण वेल्डिंग हो। उदाहरणको रूपमा 1.5mm कम-कार्बन स्टिल प्लेटमा M8 लो-कार्बन स्टिल नटको वेल्डिङ लिनुहोस्। सन्दर्भ प्यारामिटरहरू हुन्: वर्तमान 8–11 kA, इलेक्ट्रोड दबाव 2.5–4.0 kN, वेल्डिङ फ्रिक्वेन्सी 8–15 चक्र (लगभग 0.16–0.3 सेकेन्ड)।

（2） तपाईको स्क्वायर प्रक्षेपण वेल्ड नटले कुन मापदण्डहरूको पालना गर्छ?

हामी DIN 928 (जर्मन मानक, विश्वव्यापी रूपमा सबैभन्दा व्यापक रूपमा प्रयोग हुने), ASME B18.1 (अमेरिकी मानक) र GB/T 13681.2 (चिनियाँ राष्ट्रिय मानक) लाई कडाइका साथ पालना गर्छौं।

(३) नटको वेल्डिङ कार्यसम्पादन कसरी सुनिश्चित गर्ने?

वेल्डिङ कार्यसम्पादनको मुख्य कुरा यो हो कि कार्बन सामग्री ≤ ०.२५% हुनुपर्छ। रासायनिक संरचना योग्य छ भनी सुनिश्चित गर्न हामी कच्चा मालको प्रत्येक ब्याचमा वर्णक्रमीय विश्लेषण गर्छौं। एकै समयमा, protrusions को उचाई र आकार कडाई सहिष्णुता दायरा भित्र नियन्त्रण गरिन्छ।
