M8 स्क्वायर वेल्डेड नट

चीनबाट Xiaoguo® नमूना परीक्षणको लागि उपलब्ध M8 स्क्वायर वेल्डेड नट आपूर्ति गर्दछ। यसको वर्ग आकारले स्वचालित कम्पन ट्रे फिडिङ प्रणालीसँग पङ्क्तिबद्ध गर्न सजिलो बनाउँछ, र यो उच्च-गति असेंबली लाइन सञ्चालनका लागि उपयुक्त छ।

मोडेल:Q 371-1999

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

(1) उत्पादन परिभाषा

M8 स्क्वायर वेल्डेड नट एक वर्ग आकार र तल कुनाहरूमा चार वेल्डिंग प्रोट्रुसन भएको विशेष फास्टनर हो। यो स्थायी रूपमा प्रतिरोध स्पट वेल्डिंग मार्फत धातु पानामा फिक्स गरिएको छ र पछि बोल्ट जडानहरूको लागि भरपर्दो आन्तरिक थ्रेड होल प्रदान गर्दछ। यो नट DIN 928 मापदण्डको पालना गर्दछ र अटोमोबाइल, घरेलु उपकरणहरू, र कृषि मेसिनरी जस्ता उद्योगहरूमा सबैभन्दा बढी प्रयोग हुने वेल्डिङ नट विनिर्देशहरू मध्ये एक हो।

(२) मापदण्डहरू लागू गर्ने

M8 स्क्वायर वेल्डेड नट DIN 928: 2013-12 मानक अनुसार कडा रूपमा उत्पादन गरिन्छ। यस मानकले M4 देखि M16 सम्मको मोटो धागो र 8mm देखि 16mm सम्मको फाइन थ्रेड भएको स्क्वायर वेल्डेड नटहरूको आयाम र प्राविधिक आवश्यकताहरू निर्दिष्ट गर्दछ। उत्पादनको ग्रेड A हो। DIN 928 मापदण्डले राम्रो वेल्डिङ कार्यसम्पादन सुनिश्चित गर्न वेल्डेड नटहरूको लागि प्रयोग गरिएको स्टिलमा ≤0.25% कार्बन सामग्री समावेश गर्न आवश्यक छ।

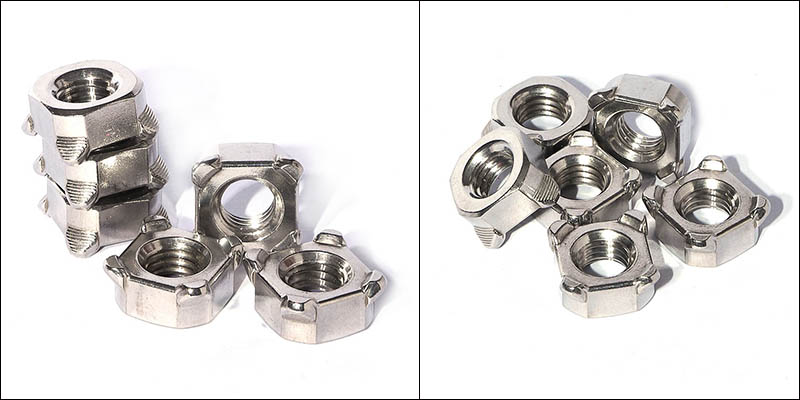

M8 Square Welded Nut

वेल्डिङ प्रक्रिया प्यारामिटरहरू

वेल्डिङ मापदण्डहरू वेल्डिङ गुणस्तर सुनिश्चित गर्नको लागि मुख्य कारक हुन्। M8 स्क्वायर वेल्डेड नटका लागि वेल्डिङ प्यारामिटरहरू आधार प्लेटको सामग्री र यसको मोटाई, आदि अनुसार समायोजन गर्न आवश्यक छ। निम्न सन्दर्भ मापदण्डहरू सामान्य कार्य अवस्थाहरूमा छन्:

(१) वेल्डिङ वर्तमान

सिफारिस गरिएको मान 5,000 - 8,000 A हो

सानो आकारको नट (जस्तै M4-M6) को लागि, वर्तमान 3000 - 5000 A भित्र नियन्त्रण गर्न सकिन्छ; मध्यम आकारका (M8-M10) को लागी, उदाहरण को लागी, M8 स्क्वायर वेल्डेड नट, वेल्डिंग वर्तमान 5000 - 8000 A हो; ठूला साइजका लागि (M12 र माथि), यसलाई 8000 - 10000 A चाहिन्छ।

(2) इलेक्ट्रोड दबाव

सिफारिस गरिएको मान 2.5 - 4.0 kN हो

दबाबले पावर लागू गर्नु अघि धेरै प्रोट्रुसनहरू लगभग 1/3 ले समान रूपमा समतल हुनुपर्दछ। यदि दबाब धेरै उच्च छ भने, protrusions समय भन्दा पहिले नै सपाट हुन सक्छ; यदि यो धेरै कम छ भने, यसले स्प्ल्याश हुन सक्छ।

(3) वेल्डिंग समय

सिफारिस गरिएको मान 8 - 15 चक्र (लगभग 0.16 - 0.3 सेकेन्ड) हो।

वेल्डिङ समय स्पट वेल्डिंग एउटै वेल्ड बिन्दु भन्दा छोटो छ। उपयुक्त इलेक्ट्रोड दबाव र वर्तमान निर्धारण पछि, सन्तोषजनक वेल्ड बिन्दुहरू प्राप्त गर्न समायोजन गर्नुहोस्।

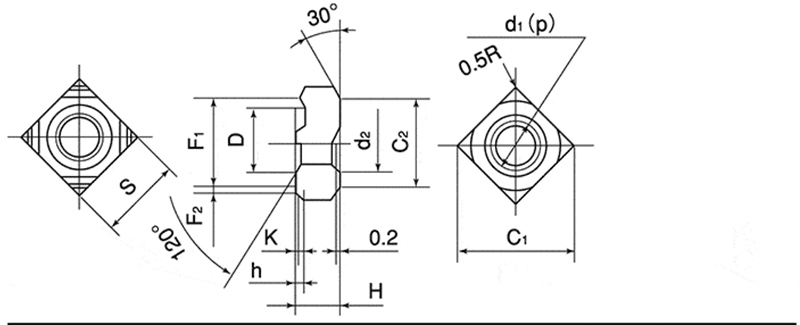

M8 Square Welded Nut

d	p	S		H		h		K	D
नाममात्र व्यास	पिच	आधारभूत आयाम	सहिष्णुता	आधारभूत आयाम	सहिष्णुता	आधारभूत आयाम	सहिष्णुता	आधारभूत आयाम(अनुमानित)	आधारभूत आयाम	सहिष्णुता
M4	0.7	9.0	०一०.२	3.2	±0.15	0.8	०一०.२	0.2	7.0	一0.1一0.3
M5	0.8	10.0		4.0		0.8		0.2	7.0
M6	1.0	11.0		5.0		0.8		0.2	9.0
M8	1.25	13.0		6.0	± ०.२	0.8		0.2	11.0

गुणस्तर निरीक्षण

नटको वेल्डिङ बल प्रमाणित गर्न, पोस्ट-वेल्ड गुणस्तर निरीक्षण गरिनु पर्छ। मुख्य विधिहरू समावेश छन्:

（1）टोर्क परीक्षण: वेल्डेड नटमा मिल्दो बोल्ट घुसाउनुहोस्, र टर्क रेन्च प्रयोग गरी निर्दिष्ट टर्क लागू गर्नुहोस्। यदि M8 स्क्वायर वेल्डेड नट घुमाउँदैन र वेल्ड पोइन्ट च्यातिएको छैन भने, यो योग्य मानिन्छ।

(२) पुश-आउट बल परीक्षण: वेल्डेड नटमा अक्षीय पुशिङ बल लागू गर्नुहोस्, र विश्वव्यापी परीक्षण मेसिन प्रयोग गरी अधिकतम ब्रेकिङ लोड रेकर्ड गर्नुहोस्। फ्र्याक्चर आधार सामग्रीमा हुनुपर्दछ।

（3）दृश्य निरीक्षण: नटहरू झुकेका छन् कि छैनन्, यदि तिनीहरू पाना सामग्रीसँग पूर्ण रूपमा सम्पर्कमा छन् भने, र कुनै पनि छर्कने वा दरारहरू छन् कि छैनन् भनी हेर्न दृश्य जाँच गर्नुहोस्। एकै समयमा, वेल्डिङको कारण थ्रेडहरू विकृत भएको छ कि भनेर प्रमाणित गर्न गेज ब्लक प्रयोग गर्नुहोस्।
