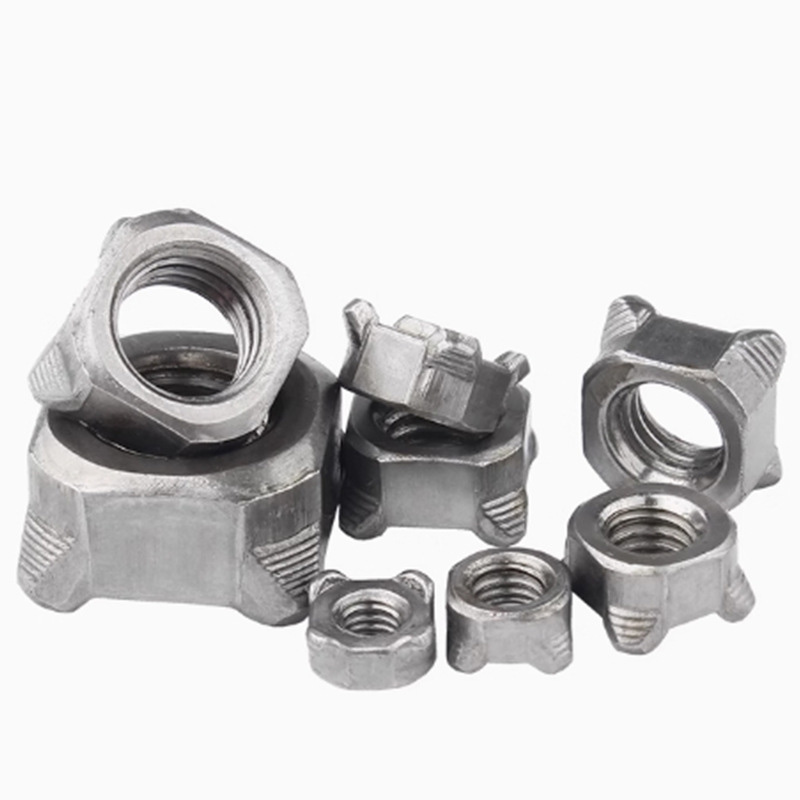

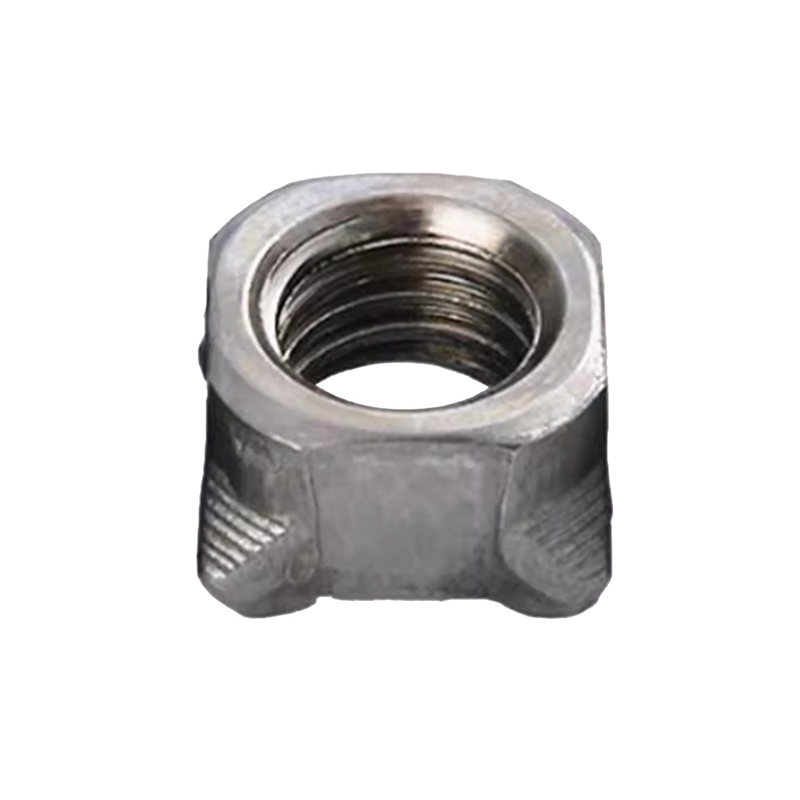

M10 स्क्वायर वेल्डेड नट

xiaoguo® M10 बल्क स्क्वायर वेल्डेड नट विभिन्न प्रकारका वेल्डिङ प्यारामिटरहरूसँग मिल्दो हुनको लागि उत्पादन गरिन्छ, जसले वर्कपीसमा द्रुत फिक्सेसन अनुमति दिन्छ, स्थापना समय घटाउँछ, र समग्र कार्य दक्षता बढाउँछ।

मोडेल:Q 371-1999

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

गुणस्तर नियन्त्रण

M10 स्क्वायर वेल्डेड नटको गुणस्तर नियन्त्रणको मूल भनेको नटको भौतिक गुणहरूले मापदण्डहरू पूरा गर्छ र यसले धातुको पानासँग बलियो र भरपर्दो वेल्डिङ जडान बनाउन सक्छ भन्ने सुनिश्चित गर्नमा निहित छ।

【1】मानक पालना गर्नुहोस्

गुणस्तर नियन्त्रणको पहिलो चरण सान्दर्भिक मापदण्डहरूको पालना गर्नु हो। M10 स्क्वायर वेल्डेड नट मुख्यतया DIN 928 मानक र घरेलु मोटर वाहन उद्योग मानक QC/T 863-2011 लाई पछ्याउँछ।

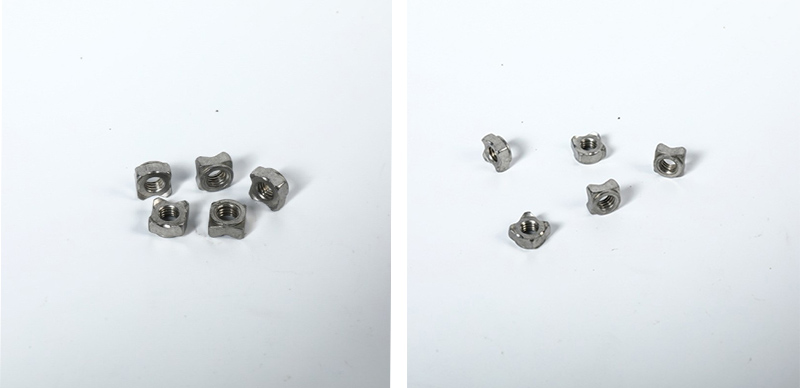

M10 Square Welded Nut

【2】कच्चा मालको गुणस्तर नियन्त्रण

（1） रासायनिक संरचना विश्लेषण: वेल्डिङ कार्यसम्पादनको कुञ्जी कार्बन सामग्रीमा निहित छ, जुन 0.25% भन्दा कम नियन्त्रण हुनुपर्छ। सामान्यतया प्रयोग हुने सामग्री कम कार्बन स्टील हो।

（2） सतह गुणस्तर निरीक्षण: त्यसपछिको चिसो हेडिङ प्रक्रियाको सहज प्रगति सुनिश्चित गर्न कच्चा मालको सतहमा कुनै दरार, तह वा अन्य दोषहरू छन् कि छैनन् भनी जाँच गर्नुहोस्।

【3】उत्पादन प्रक्रिया गुणस्तर नियन्त्रण

(१) चिसो हेडिङ गठन: M10 नटको विपरित पक्षको चौडाइ र उचाइ जस्ता मुख्य आयामहरूले रेखाचित्र र DIN 928 मानकको आवश्यकताहरू पूरा गरेको सुनिश्चित गर्न आवश्यक छ। विशेष गरी, तलको चार वेल्डिंग प्रोट्रुसनहरूको उचाइ, आकार र वितरण स्थितिको स्थिरता ग्यारेन्टी हुनुपर्छ।

(2) ट्यापिङ प्रशोधन: प्रत्येक M10 स्क्वायर वेल्डेड नटको 100% निरीक्षण गेज ब्लकहरू प्रयोग गरेर तिनीहरूले 6H सटीक ग्रेड आवश्यकताहरू पूरा गरेको सुनिश्चित गर्नको लागि सञ्चालन गरिन्छ।

（3） तातो उपचार: 8 वा 10 जस्ता उच्च-शक्ति ग्रेडहरूको आवश्यकताहरू पूरा गर्न, नटहरूलाई इच्छित शक्ति प्राप्त गर्न सक्षम बनाउन शमन र टेम्परिङ प्रक्रियाहरू पूरा गर्नुपर्छ।

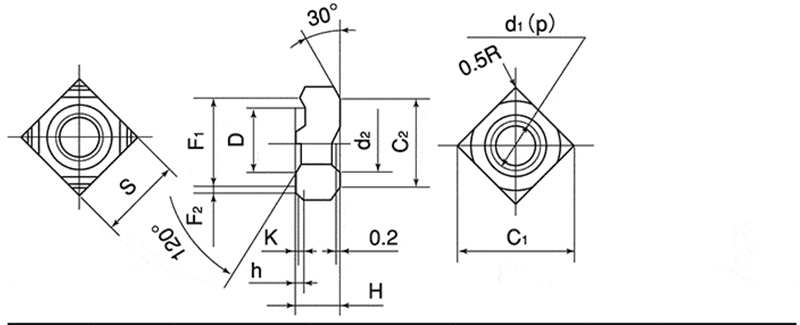

M10 Square Welded Nut

d	p	S		H		h		K	D
नाममात्र व्यास	पिच	आधारभूत आयाम	सहिष्णुता	आधारभूत आयाम	सहिष्णुता	आधारभूत आयाम	सहिष्णुता	आधारभूत आयाम(अनुमानित)	आधारभूत आयाम	सहिष्णुता
M4	0.7	9.0	०一०.२	3.2	±0.15	0.8	०一०.२	0.2	7.0	一0.1一0.3
M5	0.8	10.0		4.0		0.8		0.2	7.0
M6	1.0	11.0		5.0		0.8		0.2	9.0
M8	1.25	13.0		6.0	± ०.२	0.8		0.2	11.0

【4】अन्तिम उत्पादन निरीक्षण

（1） उपस्थिति र आकार निरीक्षण: दृश्य निरीक्षण वा स्वचालित छवि स्क्रीनिंग मार्फत, सतह दरार, burrs, खिया, आदि संग दोषपूर्ण उत्पादनहरू हटाइन्छ। मुख्य आयामहरू सहिष्णुता दायरा भित्र छन् भनेर सुनिश्चित गर्न क्यालिपरहरू र माइक्रोमिटरहरू जस्ता उपकरणहरू प्रयोग गरेर निरीक्षण गरिन्छ।

（2） मेकानिकल प्रदर्शन परीक्षण: M10 स्क्वायर वेल्डेड नटले थ्रेडलाई विच्छेद वा तोड्न नदिई मानक द्वारा निर्दिष्ट ग्यारेन्टी लोड सामना गर्न सक्षम हुनुपर्छ।

（3） कठोरता परीक्षण: कठोरता रकवेल वा Vickers कठोरता परीक्षक प्रयोग गरेर मापन गरिन्छ।

（4） सतह उपचार निरीक्षण: सतह उपचार जस्तै galvanizing र Dacromet, कोटिंग को मोटाई परीक्षण गर्न आवश्यक छ, र नुन स्प्रे परीक्षण नियमित रूपमा सञ्चालन गर्नुपर्छ।
