M8 स्क्वायर वेल्ड नट

के तपाइँ व्यावसायिक फास्टनरहरू खोज्दै हुनुहुन्छ, Xiaoguo® को नवीनतम M8 स्क्वायर वेल्ड नट तपाइँको आदर्श विकल्प हुन सक्छ। यो पाना धातु को पछाडि पक्ष को लागी उपयुक्त छ। बाह्य फास्टनरहरू स्थापना गर्दा, पछाडिको छेउमा छुनु आवश्यक छैन। यो विशेष गरी बन्द-प्रकारको घेराहरूको लागि उपयुक्त छ।

मोडेल:Q 371-1999

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

मानक र प्रमुख आयामहरू

M8 स्क्वायर वेल्ड नट DIN 928:2013-12 मापदण्ड अनुसार कडाईका साथ उत्पादन गरिन्छ। यो मापदण्डले M4 देखि M16 सम्मका मोटे धागोहरू र 8mm देखि 16mm सम्मका फाइन थ्रेडहरू भएका स्क्वायर वेल्डिङ नटहरूको आयाम र प्राविधिक आवश्यकताहरू निर्दिष्ट गर्दछ। उत्पादन ग्रेड A ग्रेड हो।

प्यारामिटर	मान (मिमी)	सहिष्णुता
थ्रेड विनिर्देश	M8 × 1.25	-
किनारा चौडाइ (s / sw)	14mm	±0.3
विकर्ण चौडाइ (e)	18mm	±0.6
कुल मोटाई (m1 / h)	६.५ मिमी	±0.3
टाउको व्यास (dk)	12.8 मिमी	-
प्रोट्रुजन बिन्दुको उचाइ	१.० मिमी	± ०.१
अवतल बिन्दु कोण	४५°	±5°

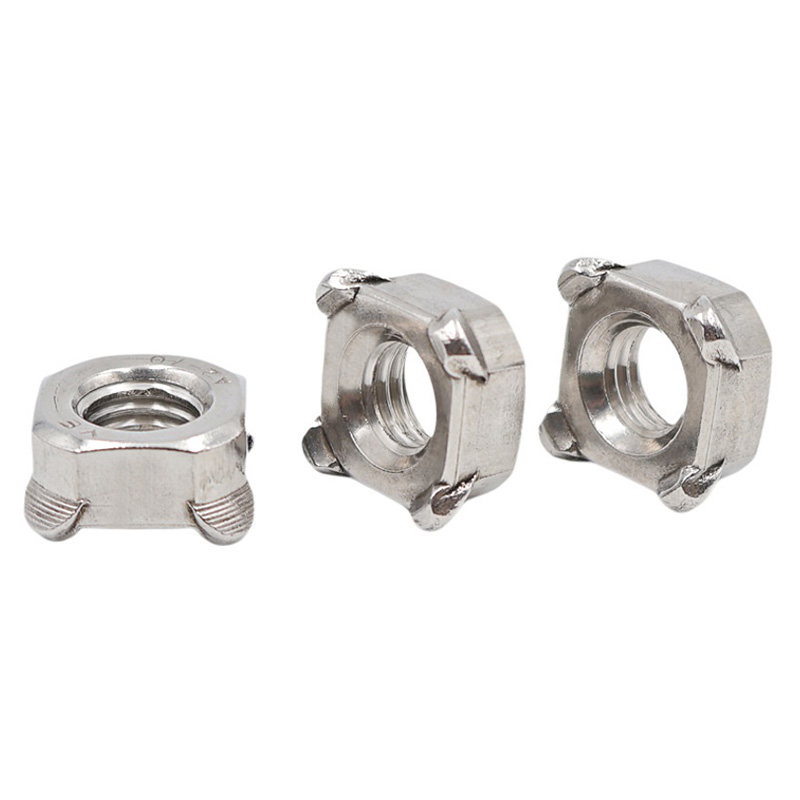

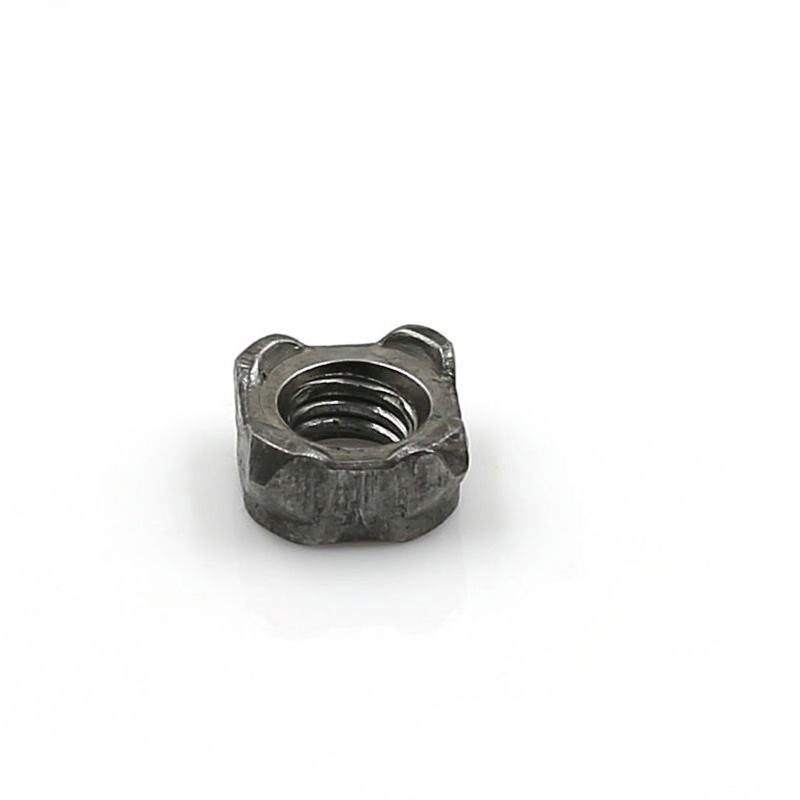

M8 Square Weld Nut

संरचनात्मक प्रकार

M8 स्क्वायर वेल्ड नटलाई पोजिसनिङ पिन छ वा छैन भन्ने आधारमा दुई प्रकारमा विभाजन गरिएको छ: पिनलेस प्रकार र पिन-सुसज्जित प्रकार।

(१) गैर-पाइलट

विवरण:

वर्ग आकार, विपरीत पक्षहरूको चौडाइ 14mm भएको। तलको सतहमा चारवटा हेमिस्फेरिकल वेल्डिङ प्रोट्रुसनहरू छन् जुन चार कुनामा समान रूपमा वितरित हुन्छन्, गाइड पिन बिना। तलको सतह समतल छ, M8 × 1.25 को विनिर्देश र 6H को परिशुद्धता संग।

कार्य सिद्धान्त:

वेल्डिङको बखत, तल्लो इलेक्ट्रोडमा वा वर्कपीसमा स्क्वायर होलहरू पत्ता लगाउने पिनहरू मार्फत स्थिति निर्धारण गरिन्छ। प्रतिरोध वेल्डिंगको समयमा चार प्रोट्रुसनहरू एकैसाथ पग्लिन्छन्, एक समान वेल्ड कोर बनाउँछन्।

लागू परिदृश्यहरू:

जब वर्कपीसको स्क्वायर होलमा पहिले नै M8 स्क्वायर वेल्ड नट छ वा स्थिति भरपर्दो हुँदा,

म्यानुअल वेल्डिङ वा अर्ध-स्वचालित वेल्डिङ प्रविधिहरू अपनाउन सकिन्छ।

यो स्थिति सटीकता को लागी कम आवश्यकताहरु संग लागत संवेदनशील अनुप्रयोगहरु को लागी उपयुक्त छ।

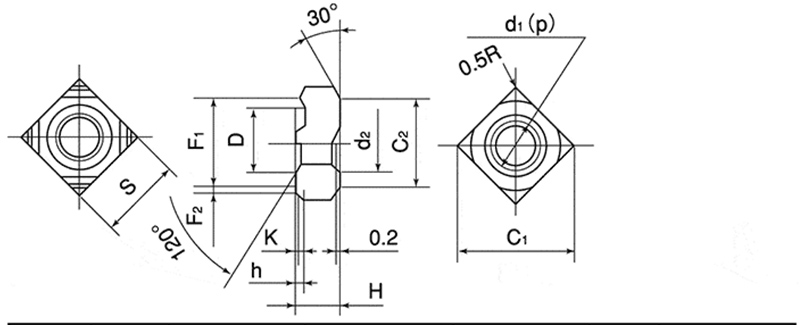

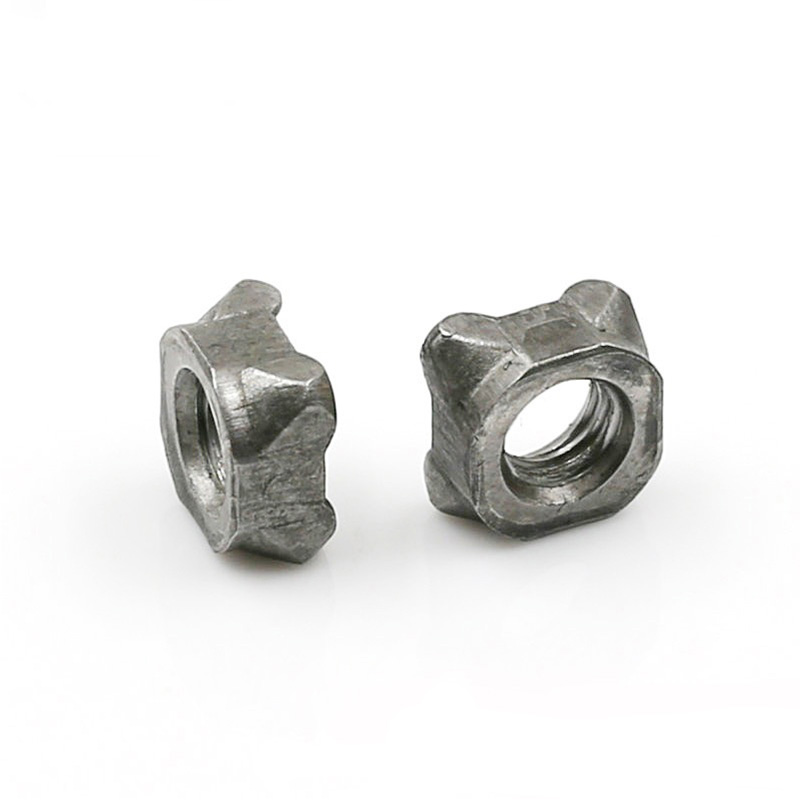

M8 Square Weld Nut

d	p	S		H		h		K	D
नाममात्र व्यास	पिच	आधारभूत आयाम	सहिष्णुता	आधारभूत आयाम	सहिष्णुता	आधारभूत आयाम	सहिष्णुता	आधारभूत आयाम(अनुमानित)	आधारभूत आयाम	सहिष्णुता
M4	0.7	9.0	०一०.२	3.2	± ०.१5	0.8	०一०.२	0.2	7.0	一0.1一0.3
M5	0.8	10.0		4.0		0.8		0.2	7.0
M6	1.0	11.0		5.0		0.8		0.2	9.0
M8	1.25	13.0		6.0	± ०.२	0.8		0.2	11.0

(२) पाइलट

विवरण:

आकार वर्गाकार छ, विपरीत पक्षहरूको चौडाइ सामान्यतया 14mm मा रहन्छ। केन्द्र गाइड पिनको साथ तलको सतहमा चार कुना प्रोट्रुसनहरू अवस्थित छन्। गाइड पिनको व्यास सामान्यतया 9.6mm वा 11.6mm (ग्राहक आवश्यकताहरूमा निर्भर गर्दछ)। गाइड पिनको उचाइ 1.5mm, 2.0mm, वा 2.5mm हो, आधार सामग्रीको मोटाईसँग मेल खान्छ। थ्रेड M8 × 1.25 हो, 6H को परिशुद्धता संग।

कार्य सिद्धान्त:

सटीक स्थिति प्राप्त गर्न र M8 स्क्वायर वेल्ड नटलाई वेल्डिङको समयमा सार्नबाट रोक्नको लागि वर्कपीसको पूर्व-ड्रिल गरिएको पोजिसनिङ होलमा गाइड पिन सम्मिलित गरिन्छ। एकै समयमा, गाइड पिनले प्रभावकारी रूपमा वेल्डिङ स्प्लासहरूलाई थ्रेडेड प्वालमा एक निश्चित हदसम्म प्रवेश गर्नबाट रोक्छ।

लागू परिदृश्यहरू:

स्वचालित रोबोट वेल्डिंग लाइन (उच्च स्थिति आवश्यकताहरु संग)

जब वर्कपीसमा वर्गाकार प्वालहरू हुँदैनन् र गोलाकार प्वालहरूद्वारा मात्र राखिएको हुन्छ

एप्लिकेसनहरू जहाँ वेल्डिङ स्ल्यागलाई थ्रेडहरू रोक्नबाट रोक्न आवश्यक छ
