हेक्स वेल्ड नट्स

तुरुन्तै Xiaoguo® हेक्स वेल्ड नट्स खरिद गर्नुहोस्। यी नटहरू तल तीनवटा समान रूपमा वितरित वेल्डिंग प्रोट्रुसनहरू छन्। वर्तमान केन्द्रित छ, वेल्ड कोर स्थिर छ, र नटहरू वेल्डिंग पछि कहिल्यै ढीलो हुँदैन। यसले वेल्डिङ प्रक्रियाको समयमा नट विचलनको समस्यालाई प्रभावकारी रूपमा रोक्छ।

मोडेल:JIS B1196-1.1-1982

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

हेक्स वेल्ड नट्स एक प्रकारको विशेष फास्टनर हो जसले DIN 929 मानकको पालना गर्दछ। तिनीहरूले हेक्सागोनल आकार र तल तीनवटा वेल्डिङ प्रोट्रुसनहरू (केही पोजिसनिङ पिनहरूसँग) सुविधा दिन्छ। तिनीहरू स्थायी रूपमा प्रतिरोध स्पट वेल्डिंग मार्फत धातुको पानाहरूमा फिक्स हुन्छन् र त्यसपछिको बोल्ट जडानहरूको लागि उच्च-शक्तिको आन्तरिक थ्रेड होल प्रदान गर्दछ। तिनीहरूको मुख्य विशेषता यो हो कि तिनीहरू वेल्डिंग पछि कहिल्यै ढिलो गर्दैनन्। हेक्स वेल्ड नट्स व्यापक रूपमा उद्योगहरूमा जस्तै अटोमोबाइल, धातु पाना, र मोल्डहरूमा प्रयोग गरिन्छ। तिनीहरू स्थानहरूमा पनि कार्यरत छन् जहाँ नियमित नटहरू प्रयोग गर्न सकिँदैन वा जहाँ एक फर्म र स्थायी थ्रेड जडान आवश्यक छ, एक निश्चित आन्तरिक थ्रेड जडान बिन्दुको रूपमा सेवा गर्दै।

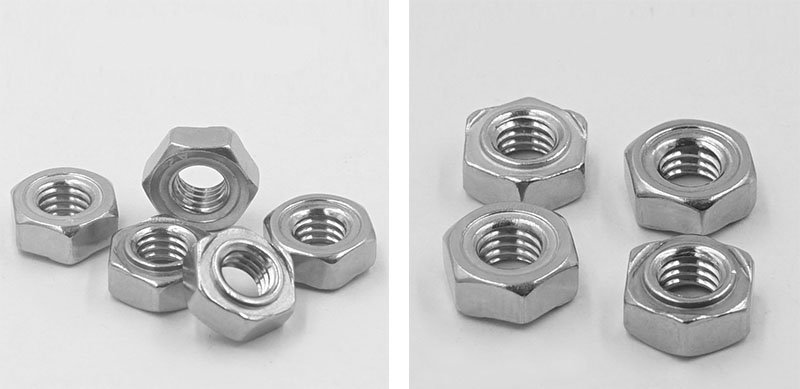

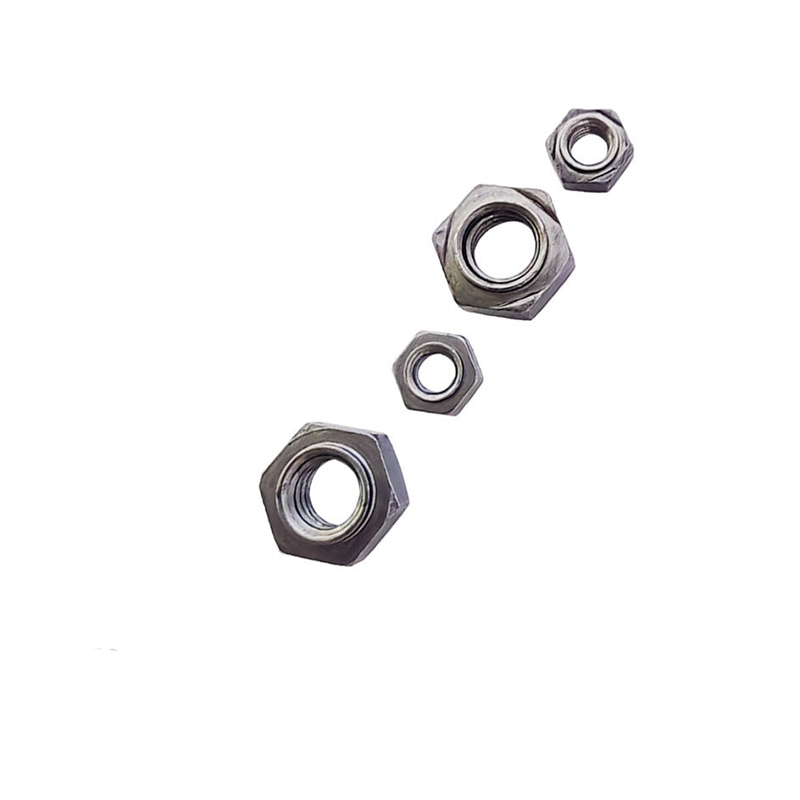

Hex Weld Nuts

संरचनात्मक विशेषताहरू

हेक्स वेल्ड नटको संरचनात्मक डिजाइन तीन मुख्य लक्ष्यहरू वरिपरि केन्द्रित छ: वेल्डिंग विश्वसनीयता, स्थिति सटीकता, र संयोजनको सहजता।

【1】हेक्सागोनल आकार

(1) आकार: नियमित हेक्सागन। विपरित पक्षका आयामहरू DIN 929 मानकको पालना गर्छन्। यसलाई विशेष उपकरणको आवश्यकता बिना नियमित खुला रेन्च वा सकेट रिन्च प्रयोग गरेर कडा गर्न सकिन्छ।

（2） विपरित पक्ष चौडाइ: विभिन्न विशिष्टताहरू फरक आयामहरू छन्। उदाहरणका लागि, M6 11mm, M8 14mm, र M10 17mm हो। रेन्चको लागि पर्याप्त सम्पर्क क्षेत्र प्रदान गर्नुहोस्।

（3） कुल उचाइ: सामान्यतया थ्रेडको नाममात्र व्यासको ०.८ देखि १.० गुणा। थ्रेड संलग्नता लम्बाइ सुनिश्चित गर्नुहोस् र जडान बल प्रदान गर्नुहोस्।

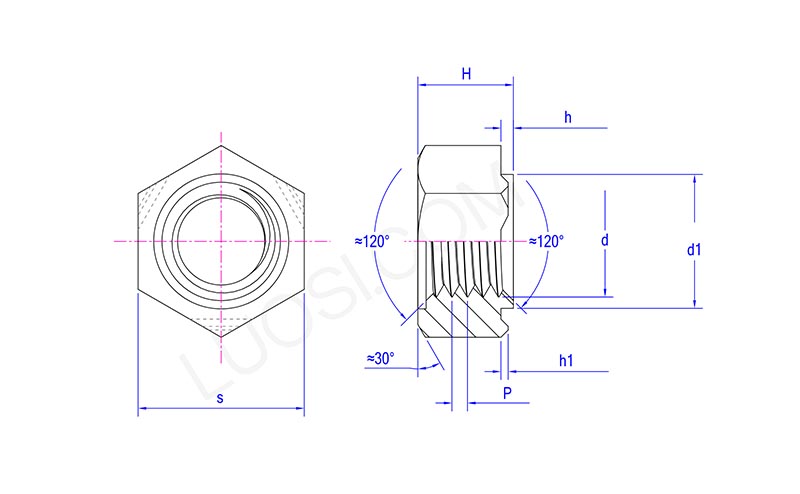

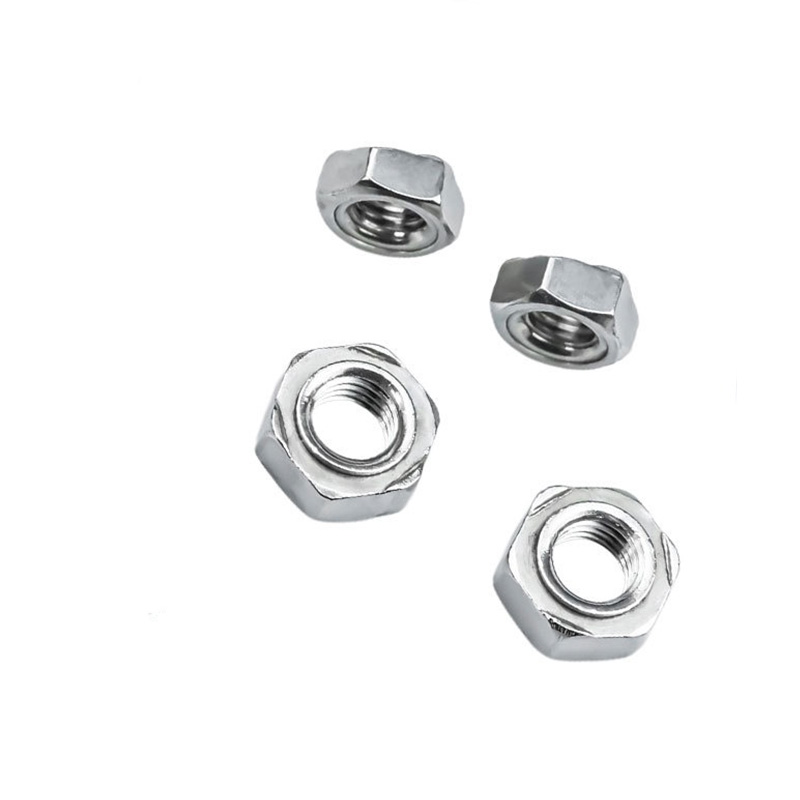

Hex Weld Nuts

सोम	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	१\|१.२५	१.२५\|१.५	१.२५\|१.७५
s अधिकतम	11	11	13	15	17	19
s मिनेट	10.57	10.57	12.57	14.57	16.57	18.48
H अधिकतम	5	5	6	7.5	9	11
H मिनेट	4.7	4.7	5.7	7.14	8.64	10.57
d1 अधिकतम	6.9	6.9	8.9	10.9	12.9	14.9
d1 मिनेट	6.7	6.7	8.7	10.7	12.7	14.7
h अधिकतम	0.8	0.8	0.8	0.8	1.2	1.2
घ मिनेट	0.6	0.6	0.6	0.6	1	1
h1 अधिकतम	0.5	0.5	0.5	0.5	0.7	0.7
h1 मिनेट	0.3	0.3	0.3	0.3	0.5	0.5

【2】तल्लो वेल्डिङ प्रक्षेपणहरू

（1） मात्रा: 3 टुक्रा (समान रूपमा 120 ° मा वितरित)। हेक्स वेल्ड नट आधार सामग्रीसँग सुरक्षित रूपमा सम्पर्कमा छ भनी सुनिश्चित गर्दै तीन बिन्दुहरूले विमान निर्धारण गर्दछ। यदि workpiece को सतह थोरै असमान छ भने, भरपर्दो वेल्डिंग अझै पनि ग्यारेन्टी गर्न सकिन्छ।

(2) स्थिति: तलको सतहको किनारमा, वेल्डिङ स्थिरता सुधार गर्न।

（3） आकार: गोलाकार वा शंक्वाकार-शीर्ष, चिल्लो शीर्ष संग। प्रतिरोध वेल्डिंगको समयमा, वर्तमान केन्द्रित हुन्छ, र यसले केन्द्रबिन्दु बनाउनको लागि पग्लनलाई प्राथमिकता दिन्छ।

(४) उचाइ: ०.५ - १.० मिमी (विशिष्ट मानहरू स्पेसिफिकेशन र प्लेट मोटाईमा निर्भर हुन्छन्)। आधार सामग्रीसँग कडा सम्पर्क सुनिश्चित गर्नुहोस् र पर्याप्त पिघलने भोल्युम प्रदान गर्नुहोस्।

【3】पोजिसनिङ गाइड पिन (पायलट, वैकल्पिक संरचना)

(१) गाइड पिनको व्यास: वर्कपीसको पूर्व-ड्रिल गरिएको प्वालभन्दा कम (जस्तै M8 φ9.6mm वा φ11.6mm को लागि)

(२) गाइड पिन उचाइ: १.५ ~ २.५ मिमी (बोर्डको मोटाई अनुसार चयन गरिएको)

【4】 आन्तरिक धागो

（1） थ्रेड विनिर्देशहरू: मेट्रिक मोटे थ्रेड M3 देखि M16 (राम्रो धागो उपलब्ध), इम्पेरियल UNC 1/4″ देखि 5/16″

（2） थ्रेड सटीकता: 6H (मेट्रिक), 2B (शाही)

（3） थ्रेड लम्बाइ: पर्याप्त थ्रेड संलग्नता लम्बाइ प्रदान गर्नुहोस्

（4） थ्रेड अभिमुखीकरण: प्रवेशको अन्त्यमा च्याम्फरिङ हुन सक्छ
