राउन्ड हेड कोच बोल्ट

तातो उपचार गुजरेको मिश्र धातु इस्पात चयन गरिएको छ। Xiaoguo® होलसेल राउन्ड हेड कोच बोल्टको प्रदर्शन ग्रेड 10.9 र 1000 MPa नाघेको अन्तिम तन्य शक्ति छ। यो भारी मेसिनरी, पुल र उच्च लोड संरचना लागि उपयुक्त छ।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

राउन्ड हेड कोच बोल्ट (एक प्रकारको क्यारिज बोल्ट) र क्यारिज बोल्ट एउटै उत्पादन कोटि हो। मुख्य भिन्नता क्षेत्रीय नामहरूमा निहित छ: उत्तर अमेरिकामा, यसलाई सामान्यतया क्यारिज बोल्ट भनिन्छ, जबकि राष्ट्रमंडल देशहरूमा (जस्तै युनाइटेड किंगडम, अष्ट्रेलिया र न्यूजील्याण्ड), राउन्ड हेड कोच बोल्ट शब्द अधिक प्रयोग गरिन्छ। यो अर्ध-गोलाकार टाउको (गोलाकार टाउको) र घाँटीको फेदमा वर्गाकार एन्टि-लूजिङ संरचना भएको फास्टनर हो, विशेष गरी एकल-साइड स्थापनाको लागि डिजाइन गरिएको।

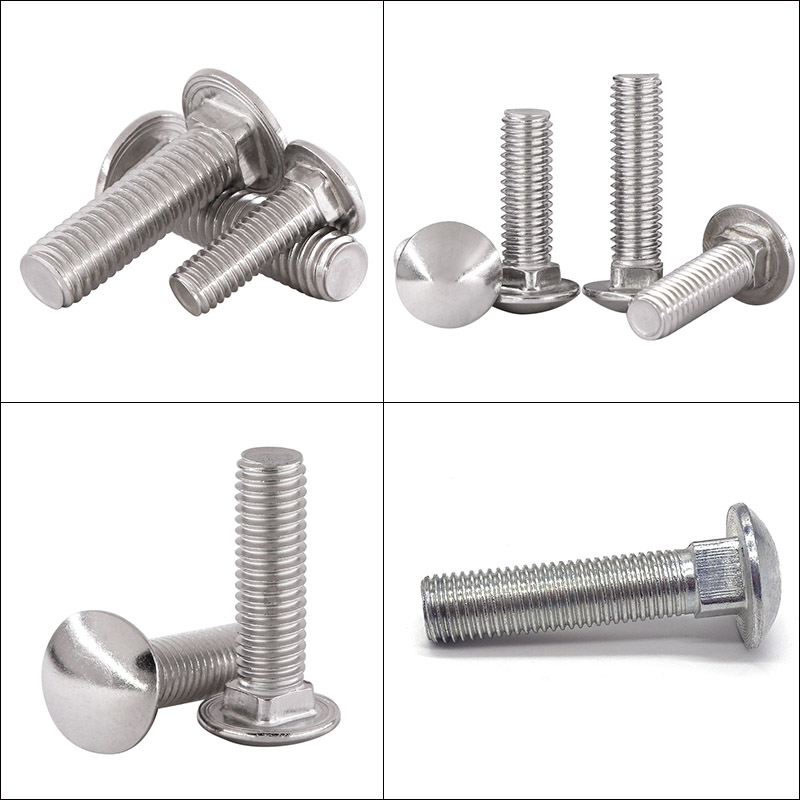

Round Head Coach Bolt

संरचनात्मक विशेषताहरू

राउन्ड हेड कोच बोल्टको संरचनात्मक डिजाइन "एकल-साइड स्थापना र स्वचालित एन्टि-टिपिङ" को मुख्य लक्ष्यको वरिपरि केन्द्रित छ, र यो मुख्य रूपमा निम्न चार कार्यात्मक भागहरू मिलेर बनेको छ:

(१) टाउको

आकार: गोलार्ध (गोलाकार टाउको) वा समतल-शीर्ष गोल हेड। हेक्सागोनल, स्क्वायर वा क्रस स्लट जस्ता कुनै पनि उपकरण इन्टरफेस बिना सतह चिकनी छ।

कार्य र उद्देश्य:

लोड-असर सतहको ठूलो क्षेत्र प्रदान गर्नुहोस्

सौन्दर्यशास्त्र र सुरक्षा

चिकनी र गोलाकार डिजाइन

（2） गर्दन (घाँटी) - सबैभन्दा महत्त्वपूर्ण एन्टी-स्लिप संरचना

आकार: टाउकोको सिधै तल अवस्थित, यो वर्ग (वर्ग) वा रिब्ड वर्ग (रिब्ड स्क्वायर) हो।

कार्य र उद्देश्य:

मेकानिकल एन्टी-टर्निङ प्रकार्य

सहायक उपकरणहरूको लागि आवश्यक छैन

सटीक स्थिति

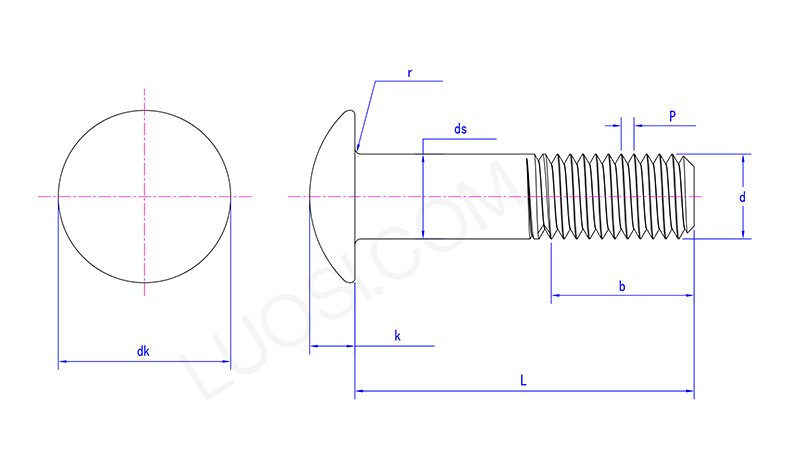

Round Head Coach Bolt

सोम	M5	M6	M8	M10	M12	M16	M20	M24
P	0.8	1	1.25	1.5	1.75	2	2.5	3
dk अधिकतम	11.3	13.5	18	22.5	27	36	45	54
dk मिनेट	10.2	12.4	16.9	21.2	25.7	34.4	43.4	52.1
ds अधिकतम	5.48	6.48	8.58	10.58	12.7	16.7	20.84	24.84
ds मिनेट	4.52	5.52	7.42	9.42	11.3	15.3	19.16	23.16
k अधिकतम	3.2	3.6	4.8	5.8	6.8	8.9	10.9	13.1
k मिनेट	2.5	3	4	5	6	8	10	12
r अधिकतम	0.5	0.5	0.5	0.5	1	1	1	1.5

（3） शाफ्ट खण्ड (शैंक / अनथ्रेडेड भाग)

आकार: घाँटी र थ्रेडहरूको बीचमा अवस्थित, यो समतल सतह र कुनै धागोहरू नभएको एक चिल्लो बेलनाकार शाफ्ट हो।

लम्बाइ: यो बोल्टको कुल लम्बाइ Lबाट थ्रेड लम्बाइ b घटाएर गणना गरिन्छ। विभिन्न विशिष्टताहरूमा मानक अनुपातहरू छन्।

कार्य र उद्देश्य:

कतरनी भार सहन

सटीक स्थिति

थ्रेडहरूमा बल प्रयोग गर्नबाट जोगिन

(4) थ्रेडेड भाग

आकार: गोल हेड कोच बोल्टको अन्त्यमा अवस्थित, यो एक मानक मेट्रिक मोटे थ्रेड (ISO) वा अमेरिकी मानक UNC थ्रेड हो।

लम्बाइ (b):

मानक नियमहरू: जब L ≤ 125mm, b ≈ 2d + 6mm (d नाममात्र व्यास हो); जब L > 125mm, b ≈ 2d + 12mm।

वास्तविक उत्पादनको थ्रेड लम्बाइ ग्राहकको आवश्यकता (अनुकूलित पूर्ण थ्रेड) अनुसार विस्तार गर्न सकिन्छ।

कार्य र उद्देश्य:

नटको साथ सहयोग गरेर क्ल्याम्पिङ बल उत्पन्न गर्नुहोस्

प्रिलोड बल समायोजन गर्नुहोस्

संरचनात्मक तुलना

राउन्ड हेड कोच बोल्टको फाइदा यसको अद्वितीय संरचनामा छ। त्यसोभए, अन्य प्रकारका बोल्टहरूको तुलनामा, के भिन्नताहरू छन्? कृपया निम्न तालिकामा हेर्नुहोस् र तपाईंले पत्ता लगाउनुहुनेछ!

तुलना वस्तुहरू	गोल हेड कोच बोल्ट	हेक्सागोनल हेड बोल्ट	आन्तरिक हेक्सागोनल बोल्ट
टाउको आकार	गोलार्ध गोल टाउको	हेक्सागोनल	आन्तरिक हेक्सागोनल प्वाल भएको बेलनाकार टाउको
विरोधी ढीला विधि	स्क्वायर नेकको साथ मेकानिकल एन्टी-लूजिंग	एक रिन्च संग टाउको ठीक गर्न आवश्यक छ	टाउको ठीक गर्नको लागि आन्तरिक हेक्सागोनल रेन्च प्रयोग गर्न आवश्यक छ
स्थापनाकर्ताहरूको संख्या	1	2	1
पूर्व ड्रिल गर्न सकिन्छ?	हो	होइन,	होइन,
सामान्य अनुप्रयोगहरू	काठ, बाहिरी फर्नीचर, बार	इस्पात संरचना, यांत्रिक विधानसभा	सटीक मेसिनरी, मोल्ड
