पोस्ट तनाव एंकर वेजहरू

मुख्य प्रदर्शन

पोस्ट टेन्सन एंकर वेजको कार्यसम्पादनले पुल र भवनहरू जस्ता प्रमुख परियोजनाहरूको संरचनात्मक सुरक्षा र स्थायित्वलाई प्रत्यक्ष रूपमा निर्धारण गर्दछ। Xiaoguo® छनोट गर्दा, तपाईंले सबैभन्दा कडा मापदण्डहरूको सामना गर्न सक्ने भरपर्दो ग्यारेन्टी प्राप्त गर्नुहुनेछ।

（1） स्थिर लोड एन्करिंग दक्षता

दक्षता गुणांक ηa ≥ ०.९५

एङ्करिङ प्रणालीले स्टील स्ट्र्यान्डको पूर्ण शक्तिलाई प्रभावकारी रूपमा प्रयोग गर्न सक्छ कि गर्दैन

(२) परम कुल तनाव

εapu ≥ 2.0%

भंगुर विफलता रोक्नको लागि अन्तिम अवस्था अन्तर्गत एन्करिंग प्रणालीको लचकता मापन गर्दछ

(3) थकान प्रदर्शन

लोडिङको 2 मिलियन चक्र पछि कुनै विफलता

सुनिश्चित गर्दछ कि संरचना, जस्तै पुलहरू र हावा टर्बाइन टावरहरू, जुन दीर्घकालीन गतिशील भारहरूको अधीनमा छन्, थकानका कारण असफल हुनेछैनन्।

（4） लंगर क्षेत्रमा घर्षण हानि

एंकर ओपनिङ + ट्रम्पेट ओपनिङमा कुल घाटा ≤ 6%

घर्षणको कारणले प्रभावकारी prestress को हानि कम गर्दछ, तनाव दक्षता र लागत नियन्त्रणलाई असर गर्छ।

(5) वेज ब्लकको फिर्ता लिने रकम

कम रिट्र्याक्शन एंकर ≤ ०.५ मिमी; साधारण एंकर ≤ 6mm

यसले प्रिस्ट्रेस स्थापनाको शुद्धतालाई प्रत्यक्ष असर गर्छ। वापसी जति सानो हुन्छ, स्थापनाको क्रममा प्रिस्ट्रेस हानि कम हुन्छ।

(6) कठोरता आवश्यकताहरू:

पोस्ट टेन्सन एंकर वेजहरू: HRC 58-65; एंकर प्लेट: HB ≥ 251

सुनिश्चित गर्नुहोस् कि भागहरूको सतह पहिरन-प्रतिरोधी छ र ठूलो दबाबमा विकृत वा पतन हुनेछैन।

वर्गीकरण

पोष्ट टेन्सन एंकर वेजहरूलाई धेरै प्रकारहरूमा वर्गीकृत गर्न सकिन्छ। मुख्य वर्गीकरण मापदण्ड टुक्राहरूको संख्या, आन्तरिक दाँतको रूप र बाहिरी कोनको आकारमा आधारित छ। सम्बन्धित संरचनात्मक सुविधाहरू र प्रयोगहरू

【1】 टुक्राहरूको संख्या

(१) दुई टुक्रा

संरचनात्मक विशेषताहरू: दुई सममित वेज-आकारको क्ल्याम्पिङ प्लेटहरू, जब मिलाइन्छ, बीचमा गोलाकार प्वाल बनाउँछ

सामान्य अनुप्रयोगहरू: स्थायी काम गर्ने एंकर, एक पटक प्रयोगको लागि

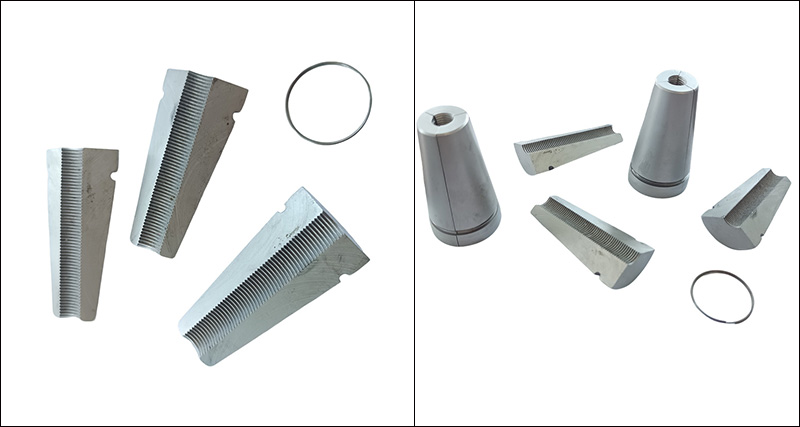

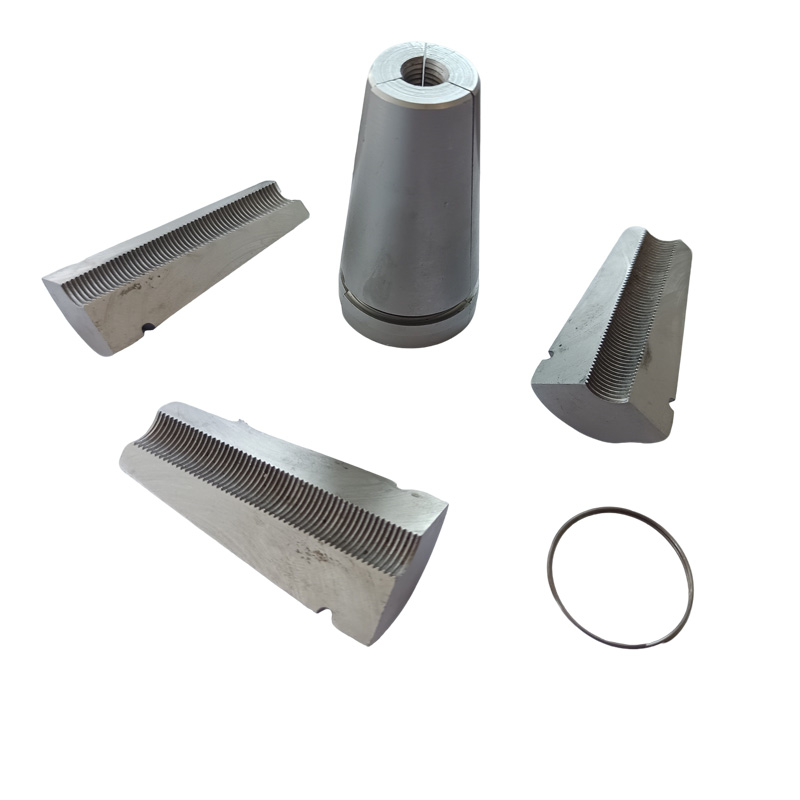

(२) तीन टुक्रा

संरचनात्मक विशेषताहरू: तीनवटा वेज-आकारको क्ल्याम्पिङ प्लेटहरू समान रूपमा विभाजित हुन्छन्, तिनीहरूको बीचमा खाडलहरू छन्, समन्वयको लागि वसन्त कुण्डल चाहिन्छ।

सामान्य अनुप्रयोगहरू: उपकरण एंकर, पुन: प्रयोज्य

【2】आन्तरिक दाँतको रूप

(१) गोलाकार दाँत

विशेषताहरू: पोस्ट टेन्सन एंकर वेजहरूमा तीखो दाँतको टिपहरू सहित धेरै स्वतन्त्र गोलाकार फैलिएको दाँतहरू छन्।

लागू हुने स्टिल स्ट्र्यान्ड: स्ट्यान्डर्ड स्टिल स्ट्र्यान्ड (१ × ७ संरचना)

(२) सर्पिल धागो

विशेषताहरू: निरन्तर सर्पिल आन्तरिक धागो

लागू हुने स्टील स्ट्र्यान्ड्स: उच्च-शक्तिको इस्पात तार बन्डल वा विशेष प्रीस्ट्रेस्ड सुदृढीकरण

(3) संयोजन प्रकार

विशेषताहरू: परिक्रमा दाँत + अनुदैर्ध्य ग्रुभ्स

लागू हुने स्टील स्ट्र्यान्ड्स: चिप हटाउने र संलग्नता प्रदर्शन बढाउँछ

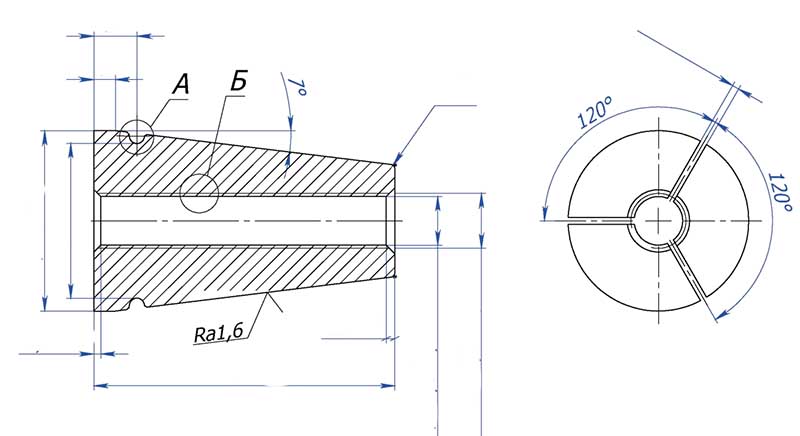

【3】बाहिरी कोनको आकार

(1) एकल शंक्वाकार सतह

शंक्वाकार सतह विशेषताहरू: सम्पूर्ण सतहमा एकल टेपर छ (सबैभन्दा सामान्य)

(2) दोहोरो शंक्वाकार सतह

शंक्वाकार सतह विशेषताहरू: ठूलो छेउको नजिक एउटा सानो-कोण संक्रमण छ, बलहरूको वितरण सुधार गर्दै

(३) मार्गदर्शन खण्डको साथ

शंक्वाकार सतह विशेषताहरू: एक बेलनाकार मार्गदर्शक खण्ड सानो छेउबाट विस्तार हुन्छ, प्रारम्भिक सम्मिलन सुविधा
