पोस्ट टेन्सन ग्रिपिङका लागि एंकर वेजहरू

पोस्ट टेन्सन ग्रिपिङका लागि Xiaoguo® Anchor Wedges को थोक खरिदका लागि, हामी गैर-मानक आकारहरू, लेजर-एनग्रेभ गरिएको ब्रान्ड लोगो, र अनुकूलित प्याकेजिङ प्रस्ताव गर्छौं। हामी विभिन्न इन्जिनियरिङ परियोजनाहरूको सबै विशिष्ट आवश्यकताहरू पूरा गर्दै, एकल प्वालदेखि 55 वटा एङ्कर ब्लकहरू सम्म मिल्दो उत्पादनहरू प्रदान गर्न सक्छौं।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

कार्य सिद्धान्त

पोस्ट टेन्सन ग्रिपिङका लागि एंकर वेजको कार्य सिद्धान्त दुई संयन्त्रहरूमा आधारित छ: वेज सेल्फ-लकिङ र घर्षण बल प्रसारण।

(1) प्रणाली संरचना

एक पूर्ण एङ्करिङ प्रणाली सामान्यतया समावेश गर्दछ:

स्टिल स्ट्र्यान्डहरू (पूर्व-तनावयुक्त टेन्डन्स): तिनीहरूले तनाव बल सहन्छन्।

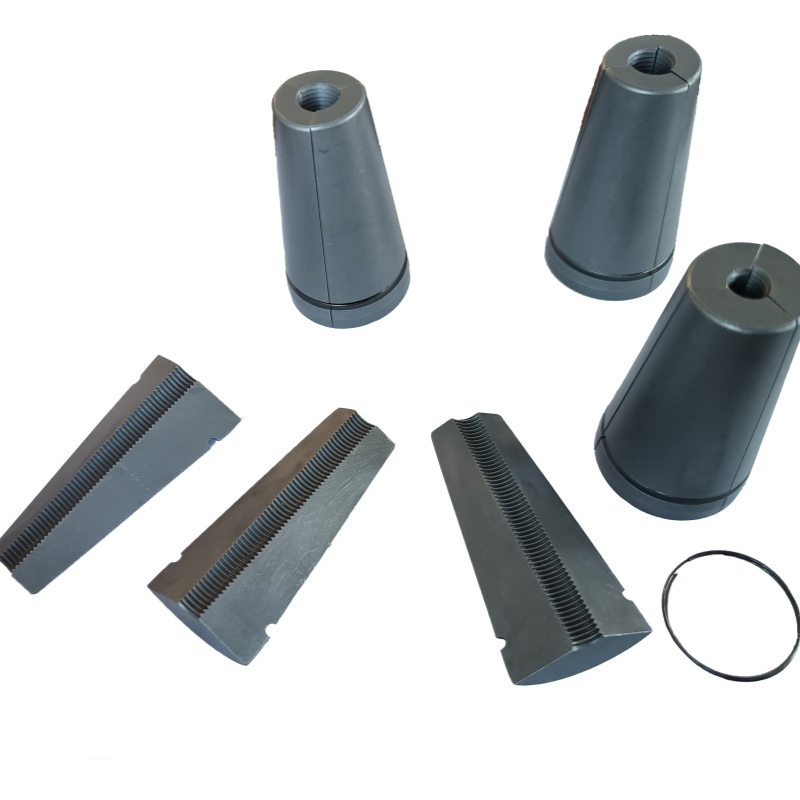

वेजहरू (क्लम्पिङ प्लेटहरू): दुई वा तीन टुक्राहरू मिलेर बनेको, भित्री सतहमा रिजहरू सहित, कोनिकल क्ल्याम्पिङ एकाइ बनाउँछ।

एंकर प्लेटहरू: कोनिकल प्वालहरूसँग, वेजको बाहिरी कोन कोणसँग मिल्ने प्वाल कोन कोण (सामान्यतया लगभग 6°55′)।

एंकर प्याडहरू: कंक्रीटमा दबाब स्थानान्तरण गर्नुहोस् र स्थानीय असर भूमिका खेल्नुहोस्।

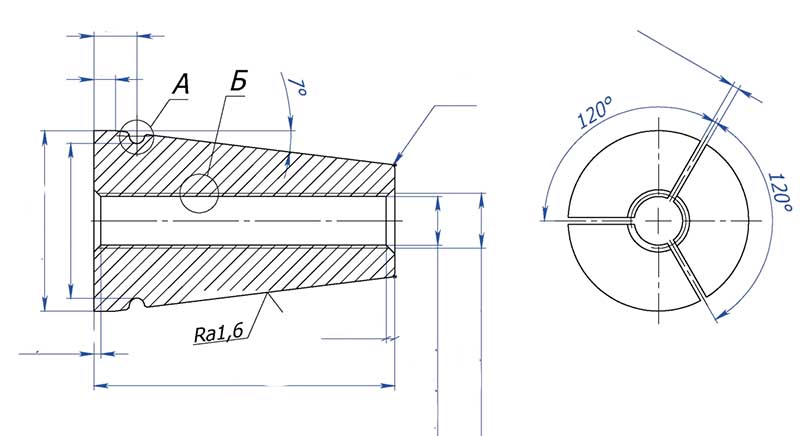

Anchor Wedges for Post Tension Griping

(२) कार्य प्रक्रिया

टेन्सनिङ स्टेज: टेन्सनिङ ज्याकले स्टिल स्ट्र्यान्डहरू फैलाउँछ। यस बिन्दुमा, पोस्ट टेन्सन ग्रिपिङका लागि एन्कर वेजहरू अझै पूर्ण रूपमा जोडिएको छैन, र स्टिल स्ट्र्यान्डहरू स्वतन्त्र रूपमा सार्न सक्छन्।

फिक्सेशन चरण: एक पटक डिजाइन गरिएको तनाव बल पुगेपछि, हाइड्रोलिक ज्याक अनलोड गर्न फिर्ता लिन्छ। वेज ब्लकको बाहिरी कोनिकल सतह र एन्कर प्लेटको कोनिकल प्वालको भित्री पर्खाल बीचको सम्पर्कको कारण, सकारात्मक दबाव उत्पन्न हुन्छ।

सेल्फ-लकिङ गठन: स्टिल स्ट्र्यान्डको संकुचन बलले वेज ब्लक र कोनिकल होल भित्ता बीचको दबाब तीव्र रूपमा बढाउँछ। जब घर्षण बल स्टिल स्ट्र्यान्डको संकुचन बल बराबर वा बढी हुन्छ, वेज ब्लक र स्टिल स्ट्र्यान्ड, साथै वेज ब्लक र एन्कर प्लेट बीचको स्थिर सन्तुलन बनाइन्छ। त्यसपछि स्टील स्ट्र्यान्ड सुरक्षित रूपमा लक गरिएको छ।

प्रेस्ट्रेस रिटेन्सन: पछि, स्टिल स्ट्र्यान्डको तनाव पोस्ट टेन्सन ग्रिपिङ - एंकर प्लेट - एन्कर प्याडका लागि एन्कर वेजहरू मार्फत पूर्ण रूपमा कंक्रीट सदस्यमा हस्तान्तरण गरिन्छ।

(3) स्व-लक अवस्था

वेजले भरपर्दो सेल्फ-लकिङ हासिल गर्न सक्छ कि हुँदैन त्यो वेज कोण (कोन कोण) र घर्षण गुणांक बीचको सम्बन्धमा निर्भर गर्दछ। सैद्धान्तिक रूपमा, आत्म-लक अवस्था हो:

कोन कोणको आधा भाग (α/2) ≤ आर्कटान(μ)

जहाँ μ वेज र एङ्कर प्लेटको कोन होल बीचको घर्षण गुणांक हो।

(4) दाँतको ढाँचाको कार्य

वेज ब्लकको भित्री सतहमा तीखो दाँत ढाँचाहरू मुख्य डिजाइनहरू मध्ये एक हुन्। टेन्सनिङ र एन्करिङ प्रक्रियाहरूको समयमा, दाँतको ढाँचाहरू स्टिल स्ट्र्यान्डको सतहमा स-साना खाडलहरूमा इम्बेड हुनेछन्, जसको परिणामस्वरूप मेकानिकल इन्टरलकिङ हुन्छ।
