हेक्सागन फ्ल्यान्ज सेल्फ ट्यापिङ कंक्रीट एंकर बोल्ट

Xiaoguo फ्याक्ट्रीसँग निर्यात व्यापारमा वर्षौंको अनुभव छ। यो हेक्सागन फ्ल्यान्ज सेल्फ ट्यापिङ कंक्रीट एङ्कर बोल्टले M6 देखि M16 सम्मका आकारहरू कभर गर्दछ। निर्माणको क्रममा, थ्रेडहरू स्ट्रिप गर्न र आधार सामग्रीलाई क्षति पुर्‍याउनबाट जोगिनका लागि उचित कडा टर्कलाई नियन्त्रण गर्नुपर्दछ। सुरक्षित र भरपर्दो स्थापना सुनिश्चित गर्दै, कार्बन र स्टेनलेस स्टील सामग्रीहरू विभिन्न तापमान अवस्थाहरूमा अनुकूल हुन्छन्।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

चीन Xiaoguo® बाट हेक्सागन फ्ल्यान्ज सेल्फ ट्यापिङ कंक्रीट एंकर बोल्टको मेकानिकल गुणहरू र स्थापना प्यारामिटरहरूको परिचय निम्न छ।

1. सिफारिस गरिएको स्थापना प्यारामिटरहरू

नाममात्र व्यास	ड्रिल बिट व्यास (मिमी)	ड्रिलिंग गहिराई (मिमी)	न्यूनतम सब्सट्रेट मोटाई (मिमी)	न्यूनतम निकासी (मिमी)	न्यूनतम दूरी (मिमी)	स्थापना टोक़ (N·m)
M6	6.0	45	80	45	60	८-१२
M8	8.0	55	90	50	70	१५-२०
M10	10.0	70	110	60	85	३०-४०
M12	12.0	90	140	75	100	५०-६५
M16	16.0	115	180	95	130	90-110

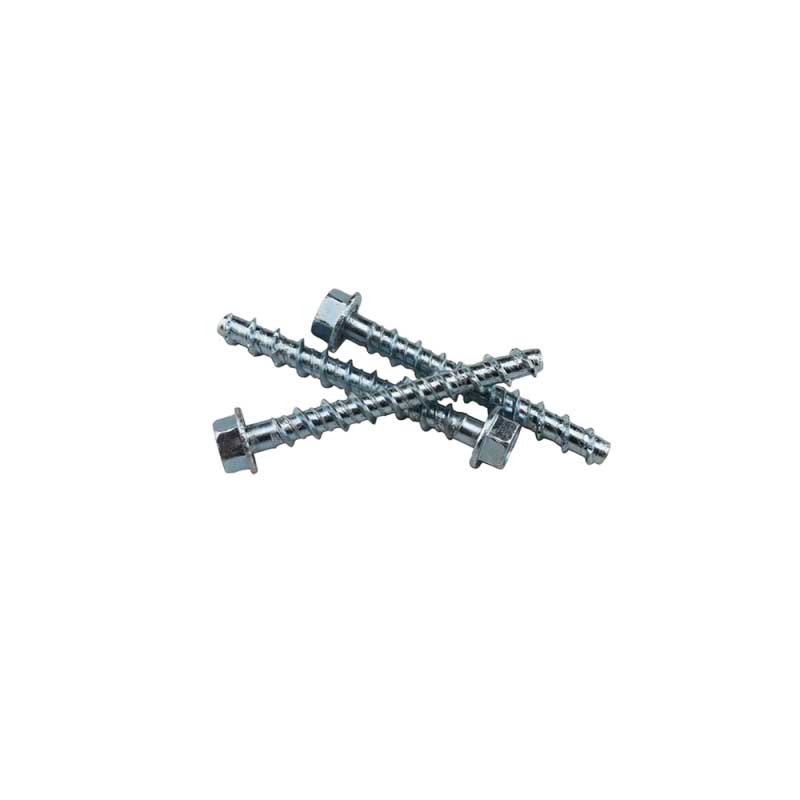

Hexagon Flange Self Tapping Concrete Anchor Bolt

ड्रिलिंग विधि: कडा मिश्र धातु ड्रिल बिटको साथ संयोजनमा ह्यामर ड्रिल प्रयोग गर्नुहोस्।

सरसफाई आवश्यकताहरू: कम्तिमा 4 पटक उड्नको लागि एयर पम्प वा भ्याकुम क्लिनर प्रयोग गर्नुहोस्। प्वाल भित्र कुनै देखिने धुलो हुनु हुँदैन।

स्थापना उपकरण: हेक्सागोनल सकेटको साथ इम्प्याक्ट रेन्च वा टर्क रेन्च।

2. स्थापना टोक़ र कडा आवश्यकताहरू

स्थापना टर्क सिफारिस गरिएको दायरा भित्र राख्नुपर्छ। अपर्याप्त टर्कले अपर्याप्त एङ्करिङ निम्त्याउँछ; अत्यधिक टर्कले थ्रेड स्लिपेज वा कंक्रीटमा स्थानीय क्षति हुन सक्छ।

स्थापना पछि, फ्ल्यान्ज हेडको तल्लो सतह निश्चित घटकसँग नजिकको सम्पर्कमा हुनुपर्छ, र हेक्सागन फ्ल्यान्ज सेल्फ ट्यापिङ कंक्रीट एङ्कर बोल्ट हातले घुमाउनु हुँदैन।

3. वातावरणीय र तापमान सीमाहरू

लागू वातावरणीय तापमान: कार्बन स्टील, इलेक्ट्रो-जस्ती कोटिंग: -40 डिग्री सेल्सियस देखि +80 डिग्री सेल्सियस

स्टेनलेस स्टीलले ≤ 120 डिग्री सेल्सियस सम्म अलि बढी तापक्रम सहन सक्छ।

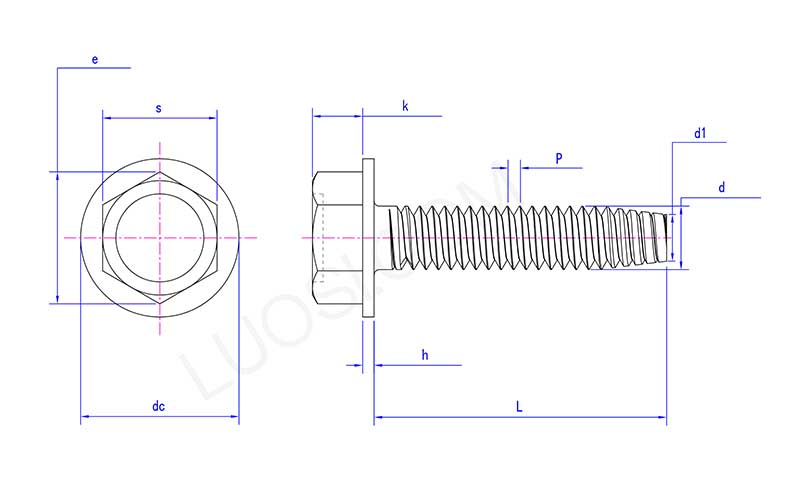

Hexagon Flange Self Tapping Concrete Anchor Bolt

सोम	#२	#३
P	56	48
s अधिकतम	0.125	0.125
s मिनेट	0.12	0.12
e मिनेट	0.134	0.134
k अधिकतम	0.05	0.055
k मिनेट	0.04	0.044
dc अधिकतम	0.166	0.177
de min	0.154	0.163
h अधिकतम	0.016	0.016
घ मिनेट	0.01	0.01
d अधिकतम	0.086	0.099
d मिनेट	0.0813	0.0938
d1	0.068	0.078

सामान्य त्रुटिहरू र समाधानहरू

हेक्सागन फ्ल्यान्ज सेल्फ ट्यापिङ कंक्रीट एंकर बोल्ट, सम्बन्धित समाधानहरूको साथमा स्थापना गर्दा हुने 4 सबैभन्दा सामान्य गल्तीहरू निम्न छन्।

1. ड्रिल बिटको व्यास गलत छ।

प्रदर्शन: एंकर बोल्ट भन्दा व्यासमा १-२ मिमी ठूलो ड्रिल बिट प्रयोग गरिएको थियो। एन्कर बोल्ट भित्र पसेपछि, यो ढीला भयो।

कारण: प्वाल धेरै ठूलो छ, र थ्रेड प्वालको भित्री पर्खालमा पुग्न सक्दैन, परिणामस्वरूप कुनै प्रभावकारी संलग्नता छैन।

सही दृष्टिकोण: एङ्कर बोल्टको समान नाममात्र व्यास भएको ड्रिल बिट प्रयोग गर्नुहोस्।

2. अपर्याप्त प्वाल सफाई वा अपूर्ण प्वाल सफाई

प्रदर्शन: भित्र प्रवेश गर्दा प्रतिरोध धेरै फरक हुन्छ।

कारण: प्वाल भित्र धुलो जम्मा हुन्छ, धागो संलग्न हुनबाट रोक्छ।

सही प्रक्रिया: ड्रिलिंग पछि, उडेको हावा स्पष्ट धुलोबाट मुक्त नभएसम्म कम्तिमा 4 पटक हावा उडाउनुहोस्। वैकल्पिक रूपमा, तपाईं भ्याकुम क्लिनर प्रयोग गर्न सक्नुहुन्छ।

3. ड्रिलिंग गहिराई अपर्याप्त छ।

प्रदर्शन: एंकर बोल्ट पूर्ण रूपमा कसिएको छ, तर फ्ल्यान्ज अझै निश्चित घटकको सम्पर्कमा आएको छैन।

कारण: अपर्याप्त प्वाल गहिराई।

सही दृष्टिकोण: प्वालको गहिराई एंकर बोल्टको प्रभावकारी इम्बेडमेन्ट गहिराई भन्दा 5-10 मिमी बढी हुनुपर्छ।

4. कस्दा झुकाउनुहोस्

कार्यसम्पादन: हेक्सागन फ्ल्यान्ज सेल्फ ट्यापिङ कंक्रीट एङ्कर बोल्ट भित्र पसेपछि स्क्युभ हुन्छ।

कारण: ड्रिल बिट लम्बवत छैन, वा सम्मिलनको समयमा प्रयोग गरिएको रेन्चको कोण गलत छ।

सही दृष्टिकोण: ड्रिलिंगको समयमा विद्युतीय ड्रिललाई सब्सट्रेटमा सीधा राख्नुहोस्; सुरुमा, एंकर बोल्टलाई आफ्नो हातले स्क्रिन गर्दा त्यस ठाउँमा समात्नुहोस्।
