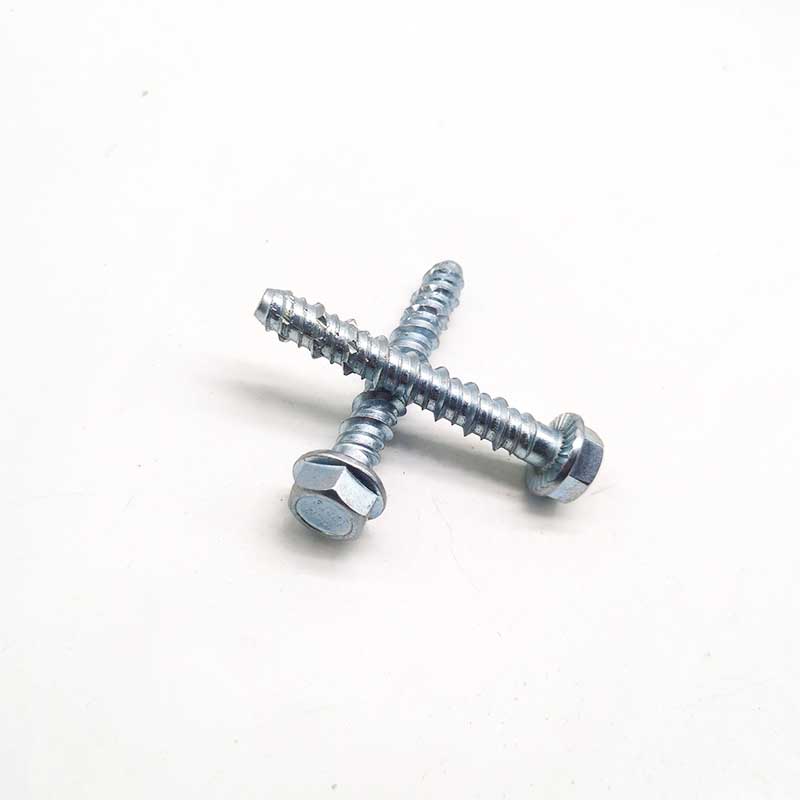

हेक्स फ्ल्यान्ज हेड सेल्फ ट्यापिङ कंक्रीट एंकर बोल्ट

आपूर्तिकर्ता Xiaoguo® को हालैको सबैभन्दा लोकप्रिय उत्पादन - Hex Flange Head Self Tapping Concrete Anchor Bolt.M6 देखि M16, कडा थ्रेडहरू पूर्व-ट्याप नगरी कंक्रीटमा काटिएको। फ्ल्यान्ज हेडले धुनेहरूलाई बचाउँछ र ढिलो हुन प्रतिरोध गर्दछ। कुनै विस्तार तनाव छैन, त्यसैले तपाइँ यसलाई किनारा नजिक राख्न सक्नुहुन्छ। छिटो ढुवानी को लागी स्टक मा।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

हेक्स फ्ल्यान्ज हेड सेल्फ ट्यापिङ कंक्रीट एन्कर बोल्ट आपूर्तिकर्ता Xiaoguo® को मुख्य भौतिक मापदण्डहरू निम्न छन्, M6 देखि M16 सम्मका सामान्य विशिष्टताहरूमा लागू हुन्छ।

（1） नाममात्र व्यास र लम्बाइ दायरा

नाममात्र व्यास (d)	सामान्य लम्बाइ (L)	प्रभावकारी थ्रेड लम्बाइ	टाउकोको उचाइ	फ्ल्यान्ज व्यास
M6	40,50,60,70,80,100mm	≈L-10mm	4.5-5.0mm	12-13 मिमी
M8	50,60,70,80,90,100,120,150mm	≈L-12mm	5.5-6.0mm	16-17 मिमी
M10	60,75,80,90,100,120,150mm	≈L-15mm	7.0-7.5 मिमी	19-20mm
M12	80,100,120,150,180,200mm	≈L-18mm	8.5-9.0mm	22-24 मिमी
M16	100,120,150,180,200mm	≈L-22mm	11-12 मिमी	28-30mm

यदि लम्बाइ 200 मिमी नाघ्यो भने, हामी यसलाई अनुकूलन गर्न सक्छौं, तर एङ्करिङ गहिराई पुन: प्रमाणित गर्न आवश्यक छ।

(२) सामग्री र कठोरता

सामग्री	मोडेल नम्बर	सतह कठोरता (HRC)	कोर कठोरता (HRC)	सतह उपचार विकल्प
कार्बन स्टील	10B21	५२-५८	३२-४०	इलेक्ट्रो-गैल्वनाइजिंग (5-8 μm), पहेंलो जस्ता, मेकानिकल गैल्वनाइजिंग, Dacromet कोटिंग
स्टेनलेस स्टील A2	304	४५-५०	२५-३०	प्राकृतिक निष्क्रियता, इलेक्ट्रोलाइटिक पॉलिशिंग
स्टेनलेस स्टील A4	316	४५-५०	२५-३०	मूल रंग निष्क्रियता

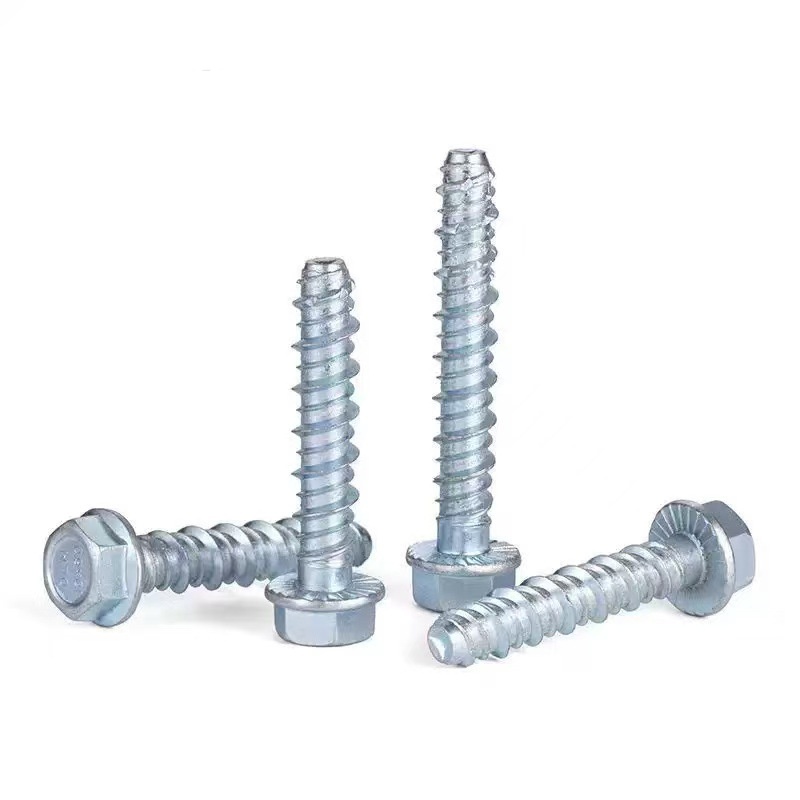

Hex Flange Head Self Tapping Concrete Anchor Bolt

संरचना द्वारा ल्याइएको लाभ

पाइप विस्तार गरेर होइन, तर थ्रेडहरूद्वारा आत्म-संलग्नता - हेक्स फ्ल्यान्ज हेड सेल्फ ट्यापिङ कंक्रीट एन्कर बोल्टको संरचनात्मक हाइलाइट। एन्कर बोल्ट सुपर-लार्ज स्क्रू जस्तो देखिन्छ, तर यो सामान्य विस्तार बोल्टहरू भन्दा पूर्ण रूपमा फरक छ।

（1） निर्मित ग्यास्केट + दाँत

हेक्स फ्ल्यान्ज हेड सेल्फ ट्यापिङ कंक्रीट एंकर बोल्टको फ्ल्यान्ज एक अभिन्न बनेको ग्यास्केट हो र यो कहिल्यै बाहिर आउँदैन। फ्ल्यान्ज मुनि, त्यहाँ साना दाँतहरूको औंठी पनि छ। जब कडा हुन्छ, तिनीहरू स्टील प्लेट वा ग्यास्केटमा प्रवेश गर्नेछन्, र मेसिनको सञ्चालनको क्रममा ढीला हुनेछैनन्।

(२) धागोहरू चक्कु जस्तै कडा हुन्छन्।

सतह कडा पारिएको थ्रेडेड भाग छेनी जस्तै कडा छ। यसलाई पूर्व-ड्रिल गरिएको प्वालमा धकेल्नुहोस्। थ्रेड गरिएको छेउमा रहेको ब्लेडले मिल्दो आन्तरिक थ्रेड सिर्जना गर्न कंक्रीटलाई स्क्र्याप गर्नेछ, र त्यसपछि यसलाई सुरक्षित रूपमा पकड्नेछ। यो बाहिर धकेल्न बाहिर विस्तार गर्दैन। यसको सट्टा, यो थ्रेडहरूको इन्टरलकिङमा निर्भर गर्दछ, त्यसैले यसले कंक्रीटलाई क्र्याक गर्दैन।

(३) पूरा थ्रेड

फ्ल्यान्जको फेददेखि टुप्पोसम्म, यो पूर्ण रूपमा थ्रेड गरिएको छ। यसलाई जति गहिरो पारिएको छ, कंक्रिटमा टोक्ने थ्रेडको लम्बाइ त्यति नै लामो हुन्छ र उत्थान प्रतिरोध पनि त्यति नै बलियो हुन्छ।

（4） तीव्र-पोइन्ट निर्देशन, कुनै विचलन

अन्तमा एउटा सानो कोनिकल टिप हुन्छ, पाइलट ड्रिल जस्तो देखिन्छ। प्वालमा राखेपछि, पोइन्ट गरिएको छेउले प्वालको तल थिच्दछ, हेक्स फ्ल्यान्ज हेड सेल्फ ट्यापिङ कंक्रीट एङ्कर बोल्ट पर्खालको सतहमा लम्बिएको छ र कसिएको बेला ढल्कने छैन भन्ने सुनिश्चित गर्दै।

(5) बारम्बार प्रयोगको लागि समर्थन

यदि कुनै समस्या देखा पर्यो भने, यो एंकर बोल्ट पूर्णतया रिन्च प्रयोग गरेर हटाउन सकिन्छ, पुनःस्थापित र त्यसपछि पुन: स्थापना गर्न सकिन्छ। यो विशेष गरी परिस्थितिहरूको लागि उपयुक्त छ जहाँ बोल्टलाई धेरै पटक अलग गर्न र पुन: जम्मा गर्न आवश्यक छ।

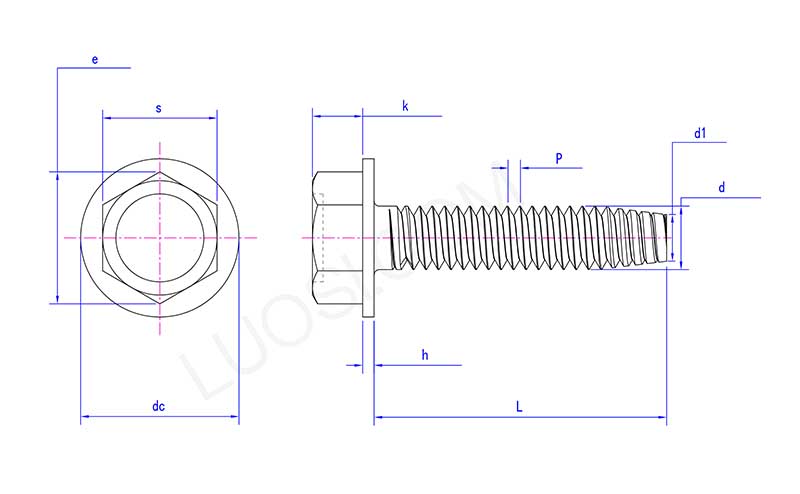

Hex Flange Head Self Tapping Concrete Anchor Bolt

सोम	#२	#३
P	56	48
s अधिकतम	0.125	0.125
s मिनेट	0.12	0.12
e मिनेट	0.134	0.134
k अधिकतम	0.05	0.055
k मिनेट	0.04	0.044
dc अधिकतम	0.166	0.177
de min	0.154	0.163
h अधिकतम	0.016	0.016
घ मिनेट	0.01	0.01
d अधिकतम	0.086	0.099
d मिनेट	0.0813	0.0938
d1	0.068	0.078
