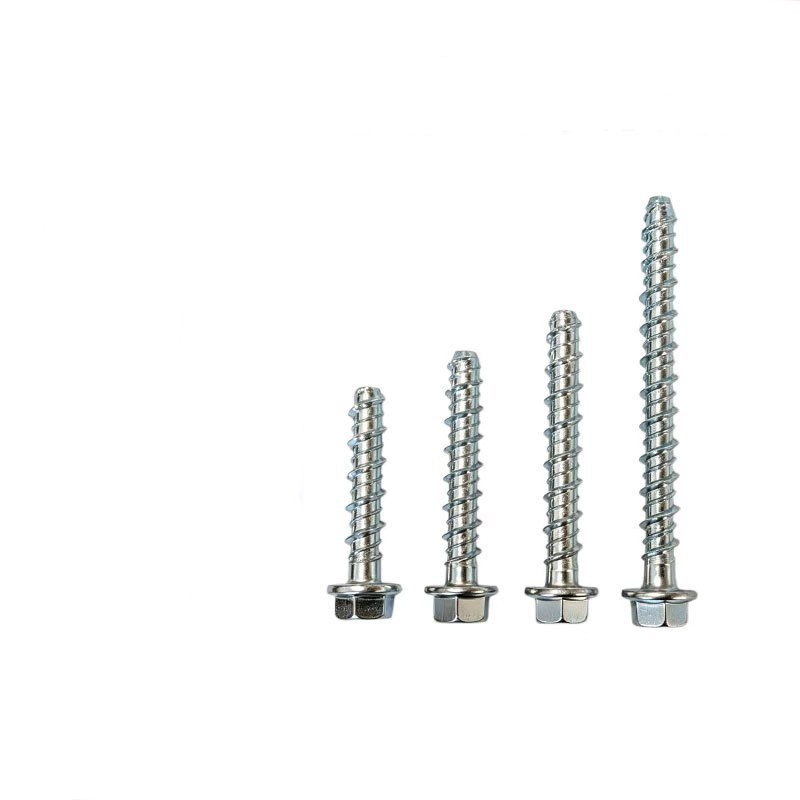

हेक्सागन फ्ल्यान्ज सेल्फ कटिङ कंक्रीट एंकर बोल्ट

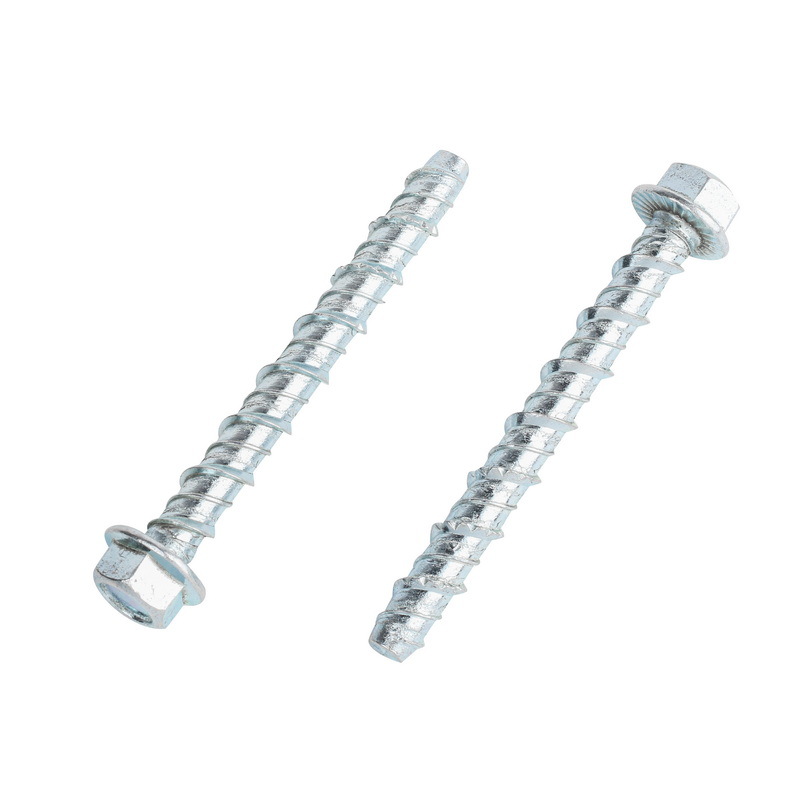

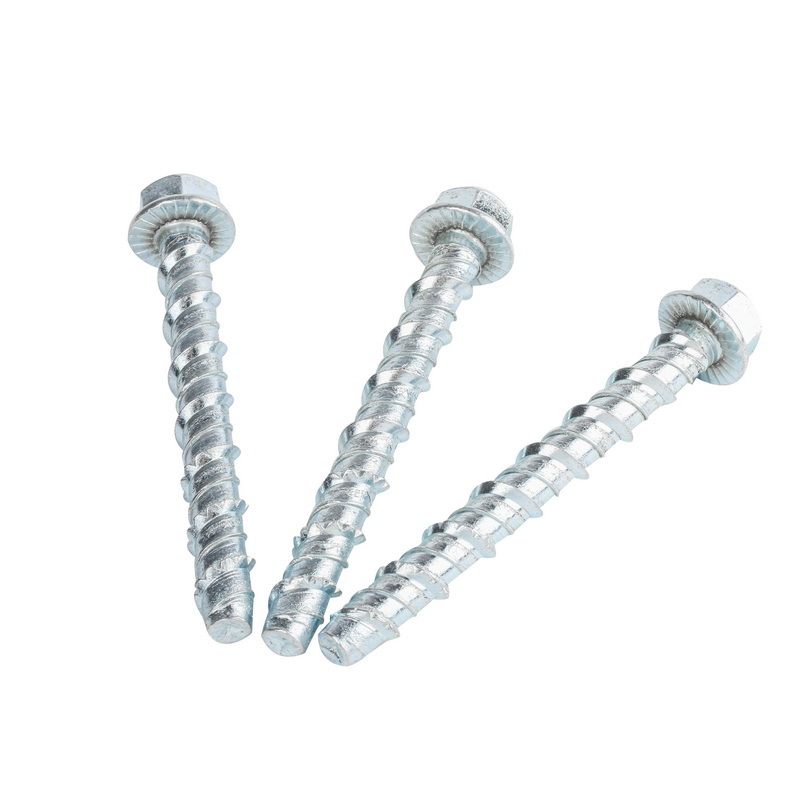

चीन Xiaoguo® बाट हेक्सागन फ्ल्यान्ज सेल्फ कटिङ कंक्रीट एंकर बोल्ट पाँच भागहरू मिलेर बनेको छ: टाउको, फ्ल्यान्ज, शाफ्ट, सेल्फ-कटिंग थ्रेड र पुच्छर गाइड खण्ड।

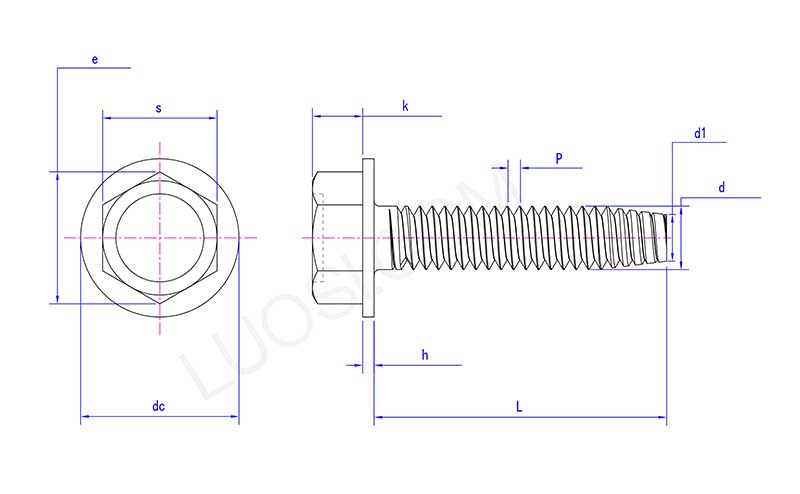

1. हेक्स फ्ल्यान्ज हेड

टाउको एक मानक हेक्सागोनल आकारको छ, र विपरीत पक्षहरूको चौडाइ DIN हेक्सागोनल हेड आयामहरूसँग मिल्छ। टाउकोको तल एक अभिन्न रूपमा बनेको फ्ल्यान्ज डिस्क छ।

कार्य:

हेक्सागोनल हेड एडाप्टर मानक सकेट रेन्च वा प्रभाव रेन्च उपलब्ध छ, स्थापना सरल बनाउँदै।

फ्ल्यान्जले नरम सामग्रीको सङ्कुचनलाई रोक्दै, निश्चित घटकसँग सम्पर्क क्षेत्र बढाउँछ।

फ्ल्यान्जको तल्लो भाग रेडियल सेरेसनहरूसँग सुसज्जित छ, जसले कडा भएपछि कम्पनको कारण ढीला हुनबाट रोक्छ।

2. रड खण्ड र थ्रेडेड ट्रान्जिसन खण्ड

रड ट्रान्जिसन: जोड्ने फ्ल्यान्जको मुनि छोटो लाइट रड (लगभग 2-3 मिमी) छ। यसले थ्रेड जरालाई अत्यधिक केन्द्रित हुनबाट रोक्छ र फ्ल्यान्जको लागि चिकनी असर सतह पनि प्रदान गर्दछ।

3. स्व-काटन / ट्यापिंग थ्रेड

मानक मेट्रिक थ्रेड, दाँत प्रोफाइल 60° को कोण, तीखा दाँत र एक काटने किनारा संग।

थ्रेड असममित छ। अग्रगामी पक्षको अगाडिको भाग ठुलो छ जबकि पछाडिको पक्ष हल्का छ, जुन सब्सट्रेटमा काट्नको लागि अनुकूल छ।

4. पुच्छर मार्गदर्शन खण्ड

थ्रेडहरूको प्रारम्भिक संलग्नताको समयमा कुनै पनि विचलन रोक्न ड्रिल गरिएको प्वालमा हेक्सागन फ्ल्यान्ज सेल्फ कटिङ कंक्रीट एङ्कर बोल्टलाई मार्गदर्शन गर्नुहोस्।

हेक्सागन फ्ल्यान्ज सेल्फ कटिङ कंक्रीट एंकर बोल्ट VS परम्परागत विस्तार एंकर बोल्ट

धेरै पक्षहरूलाई ध्यानमा राख्दै र हेक्सागन फ्ल्यान्ज सेल्फ कटिङ कंक्रीट एंकर बोल्ट र परम्परागत विस्तार एङ्कर बोल्टहरू बीचको व्यापक तुलना गर्ने।

1. एक प्रत्यक्ष तुलना स्थापना चरणहरू, सब्सट्रेट आवश्यकताहरू, लोड-असर क्षमता, र पृथकता, इत्यादिको सन्दर्भमा गरिएको थियो।

तुलना परियोजना हेक्सागन फ्ल्यान्ज सेल्फ कटिंग कंक्रीट एंकर बोल्ट परम्परागत विस्तार एंकर बोल्ट

स्थापना चरणहरू ① ड्रिलिंग → ② प्वाल सफा गर्ने → ③ घुसाउने ① ड्रिलिंग → ② प्वाल सफा गर्ने → ③ विस्तार ट्यूब घुसाउने → ④ कोन हेडमा दस्तक → ⑤ नट कडा गर्दै

स्थापना उपकरण इम्प्याक्ट ड्रिल + सकेट रेन्च / इम्प्याक्ट रेन्च इम्प्याक्ट ड्रिल + हथौड़ा + रेन्च

के यो हड्ताल आवश्यक छ? आवश्यक छैन। आवश्यक छ

मार्जिन/स्पेसिङ आवश्यकताहरू सानो ठूलो

आधार सामाग्री जोखिम कुनै विस्तार तनाव छैन, कंक्रीट को चट्टान को कारण गर्दैन अत्यधिक विस्तार तनाव कंक्रीट को चट्टान को नेतृत्व गर्न सक्छ

के यो स्थापना पछि तुरुन्तै सञ्चालन हुनेछ? हो हो

2. स्थापना समय तुलना (एकल-व्यक्ति सञ्चालन, एकल एंकर बोल्ट)

हेक्सागन फ्ल्यान्ज सेल्फ कटिङ कंक्रीट एंकर बोल्ट: लगभग 40 देखि 60 सेकेन्ड (ड्रिलिंग + सफाई + सम्मिलन)

परम्परागत विस्तार एंकर बोल्ट: लगभग 90 - 120 सेकेन्ड (ड्रिलिंग + सफाई + सम्मिलन + ट्यापिंग + कस)

3. पुन: काम र मर्मत लागत

हेक्सागन फ्ल्यान्ज सेल्फ कटिङ कंक्रीट एंकर बोल्ट: स्थापनाको क्रममा, टर्क रेन्चले सजिलैसँग टर्कलाई नियन्त्रण गर्न सक्छ र कंक्रीट क्र्याक गर्दैन।

परम्परागत विस्तार एंकर बोल्टहरू: स्थापना प्रक्रियाको क्रममा, अत्यधिक बल लागू गरिएको थियो, जसले कंक्रीट क्र्याक हुन सक्छ। पुरानो भाग हटाउन र नयाँ प्वाल ड्रिल गर्न आवश्यक छ, जुन समय-उपभोग छ र उपस्थितिलाई पनि असर गर्न सक्छ।
