लामो र छोटो ट्याब संग ट्याब धुने

Xiaoguo® कारखानाद्वारा उत्पादित लामो र छोटो ट्याब भएका ट्याब धुनेहरू घर्षणको सट्टा यान्त्रिक रूपमा लक हुन्छन्। मेकानिकल लकिङले मौलिक रूपमा रोटेशनलाई रोक्छ र ताला लगाउने प्रभाव धेरै स्पष्ट छ।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

DIN 463 मेकानिकल लकिङ रिङसँग मिल्दोजुल्दो लामो र छोटो ट्याबसहितको ट्याब वाशरहरू एकल-पीस, विशुद्ध रूपमा मेकानिकल लकिङ एन्टि-लुजिङ रिङ हो। यो एकल डाइ-कास्टिङ प्रक्रिया मार्फत बनाइन्छ, जसमा एउटा लामो कानको टुक्रा र एउटा छोटो कानको टुक्रा हुन्छ, जसमा दुई कानका टुक्राहरूले लगभग ९०° कोण बनाउँछन्। यो हेक्सागोनल बोल्ट / नटहरूको लागि प्रयोग गरिन्छ, एक लामो र एक छोटो कानको टुक्राको झुकाव मार्फत एन्टि-लूजिंग हासिल गर्न, र उच्च-कम्पन, गतिशील लोड र थर्मल विस्तार र संकुचन अवस्थाहरूको लागि उपयुक्त छ। यो संरचनाले नट वा बोल्टको सापेक्ष रोटेशनलाई पूर्ण रूपमा रोक्न सक्छ, भरपर्दो मेकानिकल लकिङ प्राप्त गर्दछ।

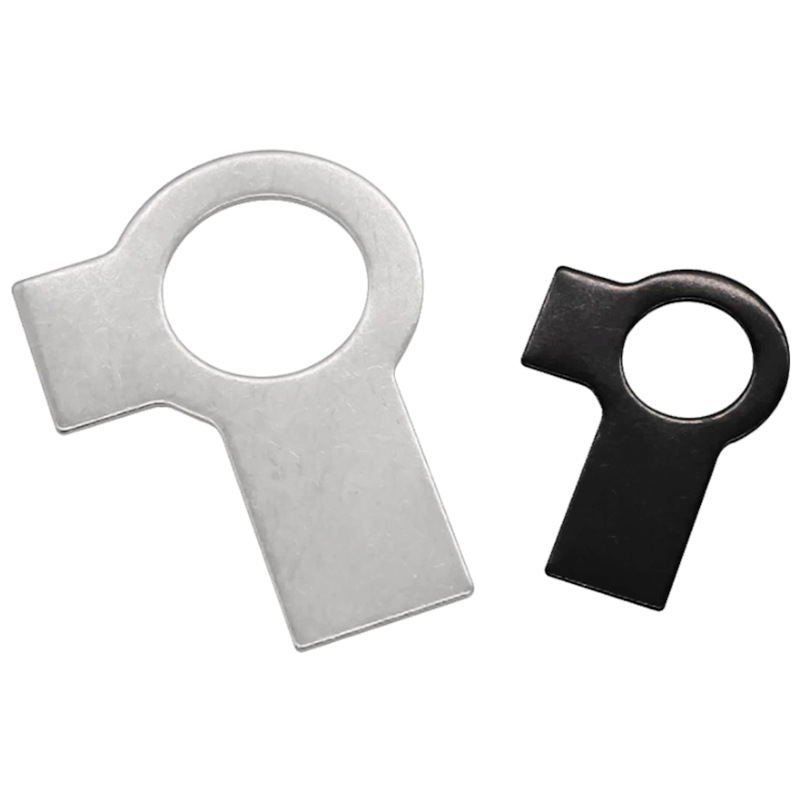

< style="text-align:center;"> Tab Washers With Long And Short Tab

संरचनात्मक सुविधाहरू

लामो र छोटो ट्याबको साथ ट्याब वाशरका संरचनात्मक सुविधाहरू निम्नानुसार छन्:

（1） एकीकृत मुद्रांकन मोल्डिंग

लामो र छोटो ट्याबको साथ सम्पूर्ण ट्याब वाशरहरू कोल्ड स्ट्याम्पिङ प्रक्रिया मार्फत धातुको एकल पानाबाट बनाइन्छ। त्यहाँ कुनै वेल्डिंग वा अतिरिक्त कम्पोनेन्टहरू छैनन्, परिणामस्वरूप साधारण संरचना, उच्च शक्ति र कम लागत।

(२) डबल कान डिजाइन (एउटा लामो र अर्को छोटो)

लामो र छोटो ट्याबको साथ ट्याब धुने को मुख्य भाग गोलाकार छ, र दुई कान टुक्राहरु बाहिरी किनारा संग बाहिर फैलिएको छ:

छोटो ट्याब: लम्बाइमा छोटो

लामो ट्याब: लम्बाइमा लामो

दुई कानका टुक्राहरू एकअर्कासँग लगभग 90 डिग्रीको कोण बनाउँछन्।

(3) कानको टुक्राको जरामा तनाव रिलीज संरचना छ।

कानको टुक्रा र गोलाकार शरीरको बीचको जडान बिन्दुमा, गोलाकार कुनाहरू वा थोरै चौडाइको संकुचन झुक्दा तनाव एकाग्रता कम गर्न र कानको टुक्रा फुट्नबाट रोक्न डिजाइन गरिएको हो।

(4) बेलनाकार शरीर

शरीरको मोटाई समान छ। शरीरमा कुनै दाँत वा झुकाव सतहहरू छैनन्, र सतह सामान्यतया चिल्लो हुन्छ।

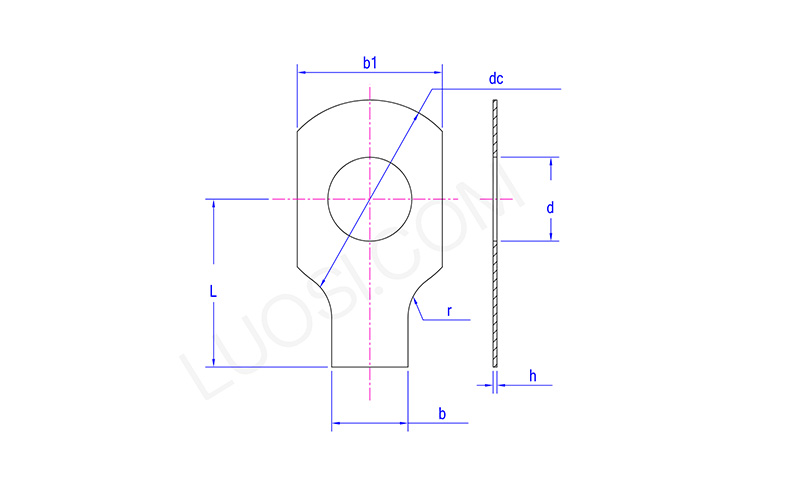

< style="text-align:center;"> Tab Washers With Long And Short Tab

सोम	φ३	φ ४	φ५	φ6	φ८	φ१०	φ१२	φ१४	φ१६	φ१८	φ२०
d अधिकतम	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
d मिनेट	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
dc अधिकतम	10	14	17	19	22	26	32	32	40	45	45
dc मिनेट	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
L मिनेट	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
L अधिकतम	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
b1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10
