लामो ट्याब र पखेटा संग कालो स्टील ट्याब वाशर

Xiaoguo® फ्याक्ट्रीद्वारा उत्पादित लामो ट्याब र पखेटासहितको कालो स्टिल ट्याब वासरहरूको सरल संरचना छ, जुन सञ्चालन र प्रयोग गर्न सजिलो छ। स्थापनाको समयमा, केवल एक नियमित रिंच आवश्यक छ, र कुनै अतिरिक्त उपकरणहरू आवश्यक पर्दैन।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

लामो ट्याब र पखेटाको साथ कालो स्टील ट्याब वाशरहरूको स्थापनामा चार सरल चरणहरू समावेश छन्। सुरक्षित लक प्रभाव सुनिश्चित गर्न को लागी अपरेशन को लागी निम्न अनुक्रम को पालना गर्नुहोस्।

【1】औजार

रिन्च (नट वा बोल्ट कस्नका लागि प्रयोग गरिन्छ)

पोइन्ट-नोज चिमटी वा समतल-नाक चिमटा (कानको टुक्रा झुकाउन प्रयोग गरिन्छ)

(वैकल्पिक) ह्यामर + फिलिप्स स्क्रू ड्राइभर (गाढा धुनेहरूका लागि)

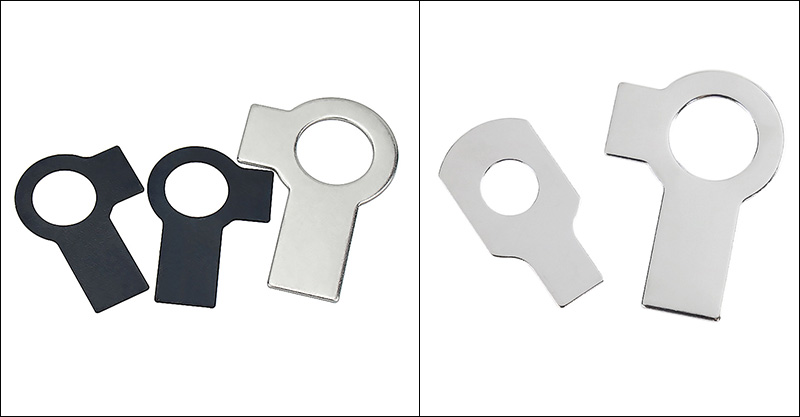

Black Steel Tab Washers With Long Tab and Wing

【2】 स्थापना चरणहरू

(१) धुने मेसिन फिट गर्नुहोस्

वर्कपीसको प्वालबाट बोल्ट पार गर्नुहोस्। बोल्टमा लामो ट्याब र पखेटासहित कालो स्टिल ट्याब वासरहरू राख्नुहोस्, लामो ट्याब र छोटो ट्याब दुवैलाई बाहिरतिर फर्काएर राख्नुहोस्। वाशर सतहको बिरूद्ध समतल रहेको सुनिश्चित गर्नुहोस्। हातले नट पेंच गर्नुहोस्, यसलाई अझै पूर्ण रूपमा कस्नुहोस्।

(2) नट कस्नुहोस्

नटलाई आवश्यक टोककमा नपुगेसम्म बाँध्न रिन्च प्रयोग गर्नुहोस्।

(3) छोटो ट्याब झुकाउनुहोस्

चिमटाको साथ छोटो ट्याब समात्नुहोस् र यसलाई माथितिर तह गर्नुहोस्। यसलाई नटको एक समतल अनुहारमा कस्नुहोस्।

(४) लामो ट्याब झुकाउनुहोस्

लामो ट्याबलाई तल वा छेउमा झुकाउनको लागि चिमटा प्रयोग गर्नुहोस्। यसलाई भागको नालीमा फोल्ड गर्नुहोस्, वा भागको किनारा विरुद्ध बलियो रूपमा झुकाउनुहोस्।

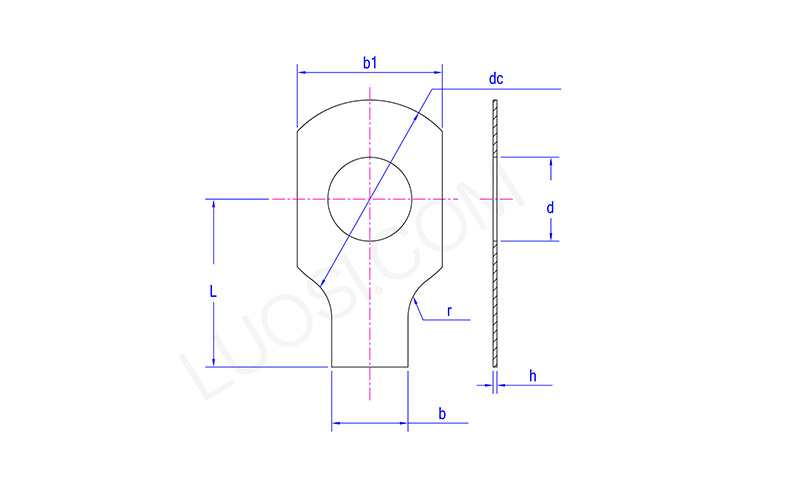

Black Steel Tab Washers With Long Tab and Wing

सोम	φ३	φ ४	φ५	φ6	φ८	φ१०	φ१२	φ१४	φ१६	φ१८	φ२०
d अधिकतम	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
d मिनेट	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
dc अधिकतम	10	14	17	19	22	26	32	32	40	45	45
dc मिनेट	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
L मिनेट	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
L अधिकतम	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
b1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10

【3】 स्थापना निरीक्षण

छोटो कानहरू नटको प्लेनमा कडा रूपमा जोडिएका छन्, नटलाई घुमाउनबाट रोक्न।

लामो कानहरू दृढतापूर्वक फिक्स गरिएका छन् र लामो ट्याब र पखेटा भएका कालो स्टिल ट्याब वाशरहरू वर्कपीसको सापेक्ष घुमाउन सक्दैनन्।

दुबै कानको टुक्राहरूमा कुनै दरार छैन र कुनै अत्यधिक झुकाउने वा क्षति छैन।

【4】ध्यानका लागि नोटहरू

（1） एकल-प्रयोग: स्थापना पछि, कानका टुक्राहरू स्थायी रूपमा झुकेका छन्। हटाउँदा, तिनीहरू हथौडा वा काटेर सीधा हुनुपर्छ। लामो ट्याब र पखेटाको साथ कालो स्टील ट्याब वाशरहरू पुन: प्रयोग गर्न सकिँदैन।

（2）अत्याधिक झुक्नु हुँदैन: बारम्बार झुक्नु वा धेरै झुकाउने कोणले कानको टुक्राको जरा भाँच्न सक्छ, यसको लक गर्ने कार्य गुमाउन सक्छ।

（3） यसलाई गलत नगर्नुहोस्: छोटो कानहरू सधैं माथितिर देखाउनुपर्छ, र लामो कानहरू तलतिर देखाउनुपर्छ।
