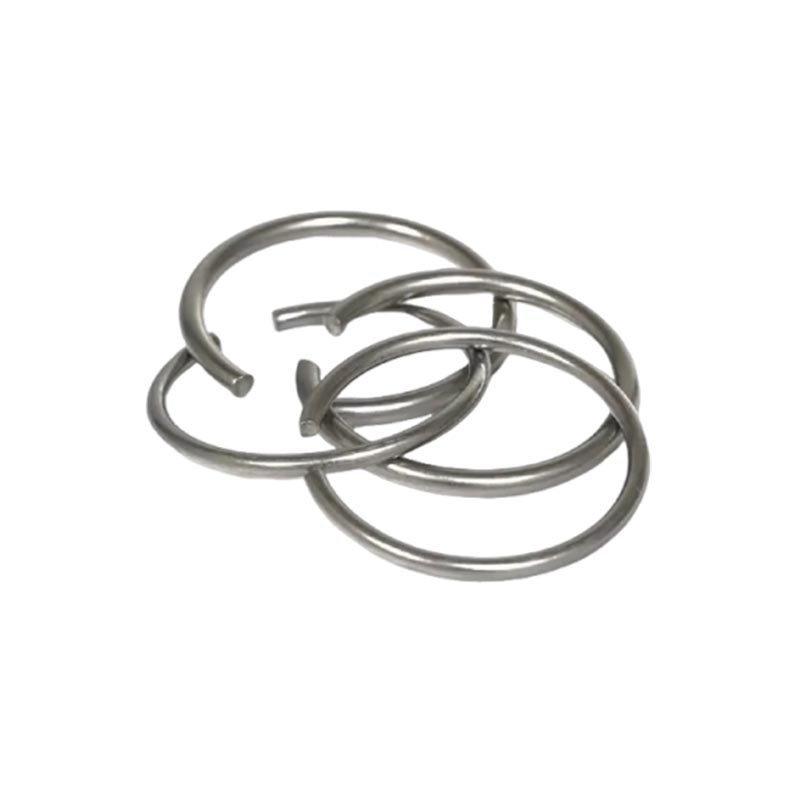

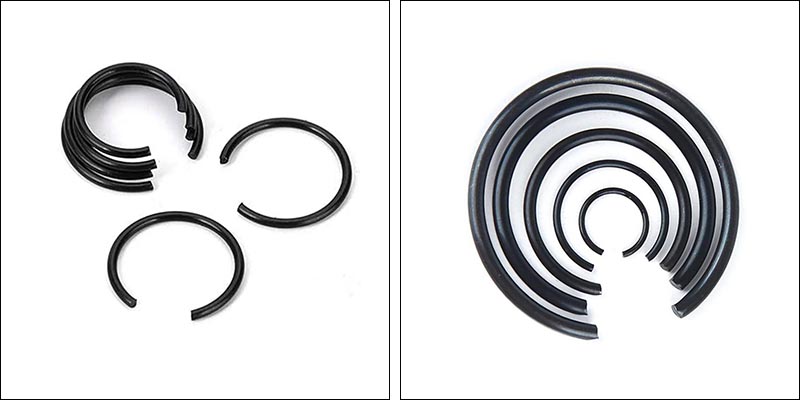

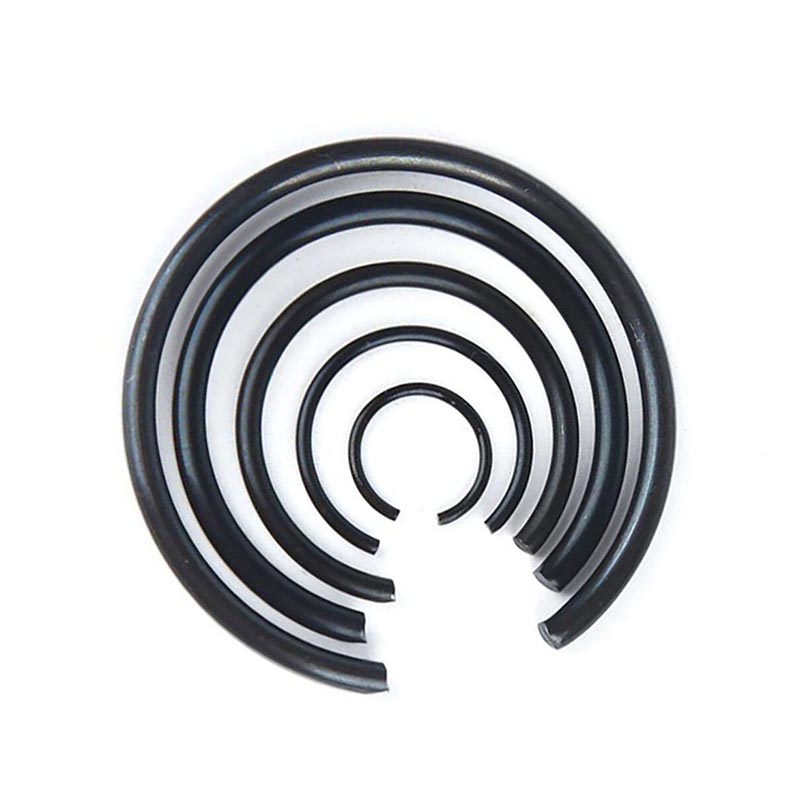

राउन्ड वायर स्न्याप रिंग शाफ्टहरू

राउन्ड वायर स्न्याप रिङ्स शाफ्टहरू साधारण संरचना, कम लागत र सजिलो स्थापनाको साथ एक प्रकारको अक्षीय स्थिति फास्टनर हुन्। तिनीहरू घुमाउरो-खण्ड वसन्त इस्पात तारहरू घुमाएर र काटेर बनाइएका छन्, र तिनीहरूको आकार खोलिएको C-आकारको औंठी हो। तिनीहरूको आफ्नै लोचको प्रयोग गरेर, तिनीहरू शाफ्टमा अक्षीय रूपमा सार्नबाट रोक्न, बियरिङहरू र गियरहरू जस्ता कम्पोनेन्टहरू ठीक गर्नको लागि "काँध" बनाउन शाफ्टमा अर्ध-गोलाकार ग्रोभहरूमा फिट हुन सक्छन्।

मूल संरचना र स्थापना सिद्धान्त

लोचदार विरूपणमा भर परेर, शाफ्ट व्यास भन्दा ठूलो बाहिरी व्यास भएका राउन्ड वायर स्न्याप रिङ शाफ्टहरू स्थापना हुँदा विस्तार हुनेछ, शाफ्टको माथिल्लो भागमा अर्ध-वृत्ताकार ग्रूभमा फिट हुन्छ, र फिक्सेसन प्राप्त गर्न रिलिज पछि ग्रूभको फेदमा पूर्ण रूपमा रिबाउन्ड हुन्छ।

खोल्ने प्रकार

यसलाई दुई प्रकारमा विभाजन गरिएको छ: एउटा टुलिङ प्वाल भएको (जसलाई लक गर्ने चिमटा प्रयोग गरेर भेला गर्न सकिन्छ र छुट्याउन सकिन्छ) र अर्को प्वाल बिना (स्थापनाको सुविधाको लागि, एक विशेष क्ल्याम्पिङ काट्ने कोण सामान्यतया अन्त्यमा छोडिन्छ)।

क्रस-सेक्शनल आकार

राउन्ड तारको प्रयोग स्ट्याम्पिङद्वारा बनाइएका स्क्वायर/आयताकार खण्ड रिटेनिङ रिङहरूसँग तीव्र रूपमा विरोधाभास हुन्छ।

उत्पादन फाइदाहरू

राउन्ड वायर स्न्याप रिंग शाफ्टहरूको संरचनात्मक सुविधाहरूलाई ध्यानमा राख्दै, निम्न मुख्य फाइदाहरू र विशेषताहरू प्रदर्शन गरिएका छन्:

पैसाको लागि उच्च मूल्य

राउन्ड वायर स्न्याप रिंग्स शाफ्टहरू कच्चा मालको रूपमा स्टीलको तारबाट बनेको हुन्छ, जसले लगभग कुनै किनार वा कुनाको फोहोर उत्पन्न गर्दैन। यसले मोल्डको उच्च लागतलाई जोगाउँछ र किफायती र कुशल विकल्प हो।

सजिलो स्थापना

स्थापना र पृथक्करण सामान्यतया मानक लकिंग चिमटा प्रयोग गरेर पूरा गर्न सकिन्छ, जसले विधानसभा र मर्मतसम्भारको दक्षता बढाउन मद्दत गर्दछ।

 कम्प्याक्ट स्पेस

यसमा कम्प्याक्ट डिजाइन छ र यसले शाफ्ट वा प्वाल भित्र धेरै ठाउँ लिदैन। यसले यसलाई तंग स्थानहरूको लागि राम्रो फिट बनाउँछ जहाँ ठाउँ सीमित छ।

 लोड-असर विशेषताहरू

तपाईंले गोलाकार वा आयताकार क्रस-सेक्शन प्रकारहरूबाट प्राप्त गर्नुहुने भन्दा यसले कति थ्रस्ट ह्यान्डल गर्न सक्छ। त्यसैले यो हल्का देखि मध्यम लोड को लागी अधिक उपयुक्त छ।

सामग्री चयन

राउन्ड वायर स्न्याप रिंग शाफ्टहरू सामान्यतया वसन्त स्टील वा स्टेनलेस स्टीलबाट बनाइन्छ। तपाईंले कालो अक्साइड वा फस्फेटिंग जस्ता सतह फिनिशहरू पनि छनोट गर्न सक्नुहुन्छ तिनीहरूलाई केही खिया सुरक्षा दिन।

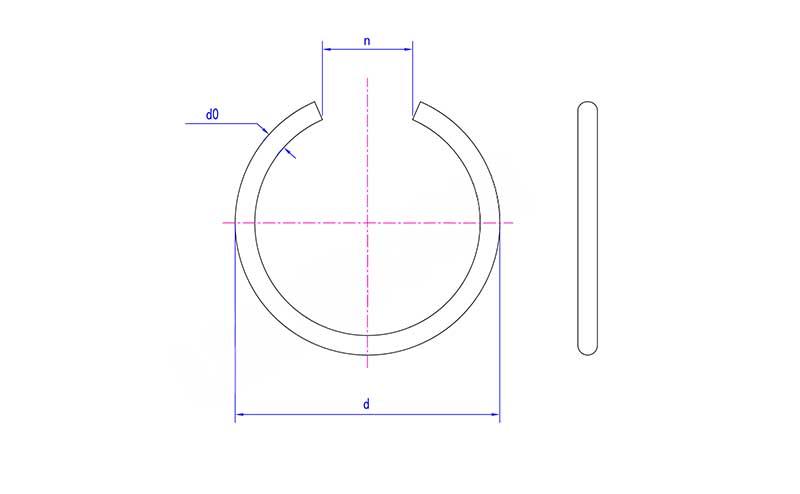

सोम	Φ२६	Φ२८	Φ३०	३२	३५	Φ३८	Φ40	Φ42	Φ45	Φ48	Φ50
d अधिकतम	29.02	31.12	33.12	35.62	39	42	44	46	49	52.2	54.2
d मिनेट	28.5	30.5	32.5	35	38	41	43	45	48	51	53
d0	2	2	2	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
n	10	10	10	12	12	12	12	16	16	16	16
