सर्कलप राउन्ड वायर स्न्याप रिंगहरू

निम्न सर्कलिप राउन्ड वायर स्न्याप रिंगहरूको कार्य सिद्धान्तको परिचय हो।

1. संरचनात्मक आधार

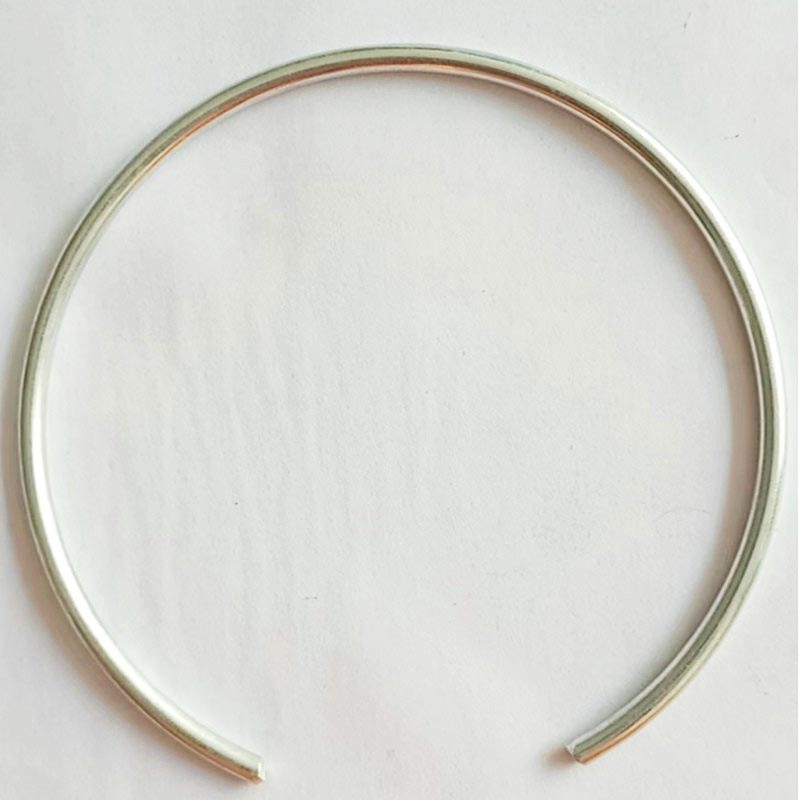

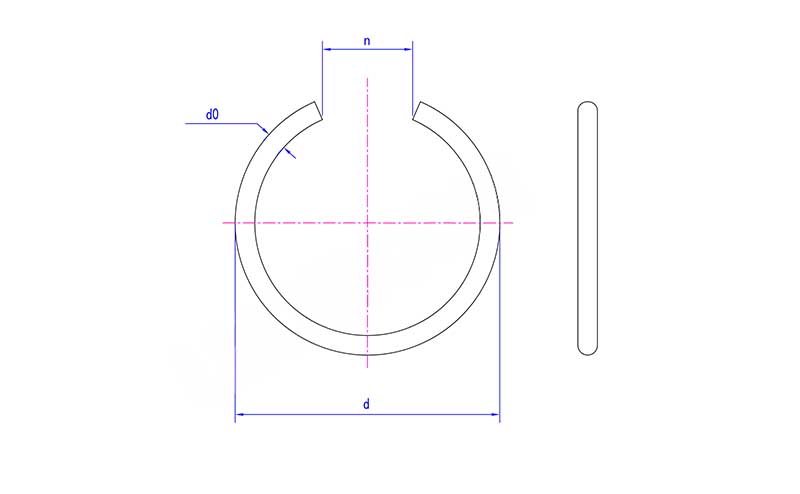

सर्कलिप राउन्ड वायर स्न्याप रिंगहरू गोल-सेक्शनको स्प्रिंग स्टिलको तारलाई ओपनिङको साथ गोलाकार रिंगमा घुमाएर बनाइन्छ।

मुक्त अवस्थामा, यसको बाहिरी व्यास लक्ष्य स्थापना प्वाल को व्यास भन्दा थोरै ठूलो छ। किनभने क्रस-सेक्शन गोलाकार छ, सम्पूर्ण रिंगमा कुनै तीखो किनारहरू छैनन्, र यसैले स्थापना वा प्रयोगको बेला प्वाल पर्खाल वा मिलन भागहरू स्क्र्याच गर्दैन।

2. स्थापना प्रक्रिया

कम्प्रेस गर्नुहोस्

खुल्लाको दुबै छेउलाई समात्न सकेट जबडा चिमटा प्रयोग गर्नुहोस्, र चिमटा निचोल्न बल लागू गर्नुहोस्। यस बिन्दुमा, सर्कलिप राउन्ड वायर स्न्याप रिंगहरू रेडियल रूपमा संकुचित हुन्छन्, यसको बाहिरी व्यास सानो हुन्छ, र यो स्थापना प्वाल व्यास भन्दा सानो गोलाकार रिंगमा परिणत हुन्छ।

प्वालमा घुसाउनुहोस्

संकुचित अवस्थामा, प्वालमा पूरै रिटेनिङ रिङ घुसाउनुहोस् र यसलाई पूर्व-मेसिन गरिएको गोलाकार नाली स्थितिमा पुश गर्नुहोस्।

रिलीज

लक क्ल्याम्प जारी गर्नुहोस्। रिटेनिङ रिङले बाह्य बल अवरोध गुमाउँछ र, यसको भण्डार गरिएको लोचदार सम्भाव्य ऊर्जामा भर पर्दै बाहिरी रूपमा विस्तार हुन्छ।

मुक्त अवस्थामा बाहिरी व्यास प्वाल व्यास भन्दा ठूलो भएकोले, रिटेनिङ औंठी नालीको फेदमा कडा रूपमा फिट हुनेछ र प्वालबाट बाहिर निकाल्न सकिँदैन।

स्थिति को पूरा

रिटेनिङ रिङ ग्रूभमा सम्मिलित भएपछि, प्वाल भित्र एक चिकनी कुण्डलीय चरण सतह बनाइन्छ। स्थानमा राख्नु पर्ने भाग यस चरणमा नजिकबाट जोडिएको हुनुपर्छ, यसैले प्वाल भित्र एक निश्चित अक्षीय स्थितिमा प्रतिबन्धित हुन्छ र बाहिर स्लाइड गर्न असमर्थ हुन्छ।

3. कोर कार्य सिद्धान्त ब्रेकडाउन

नि: शुल्क अवस्था: बाहिरी व्यास > प्वाल व्यास, प्वालमा सीधा सम्मिलित गर्न सकिँदैन

संकुचित अवस्था: बाहिरी व्यास < प्वाल व्यास (लोचदार विरूपण प्रयोग गर्दै), ताला लगाउने वसन्त बल लागू हुन्छ, व्यास घट्छ

स्लटमा घुसाउनुहोस्: संकुचित अवस्था कायम राख्नुहोस्, र नाली स्थितिमा पठाउनुहोस्

रिलिज पछि, काम गर्ने अवस्था: बाहिरी व्यास पुनःप्राप्त हुन्छ > प्वाल व्यास (ग्रोभ पर्खाल द्वारा सीमित), लोचदार पुनर्स्थापना बल रेडियल दबाबमा रूपान्तरण हुन्छ, जसले गर्दा सर्कलिप राउन्ड वायर स्न्याप रिंगहरू नालीको फेदमा नजिक हुन्छ।
