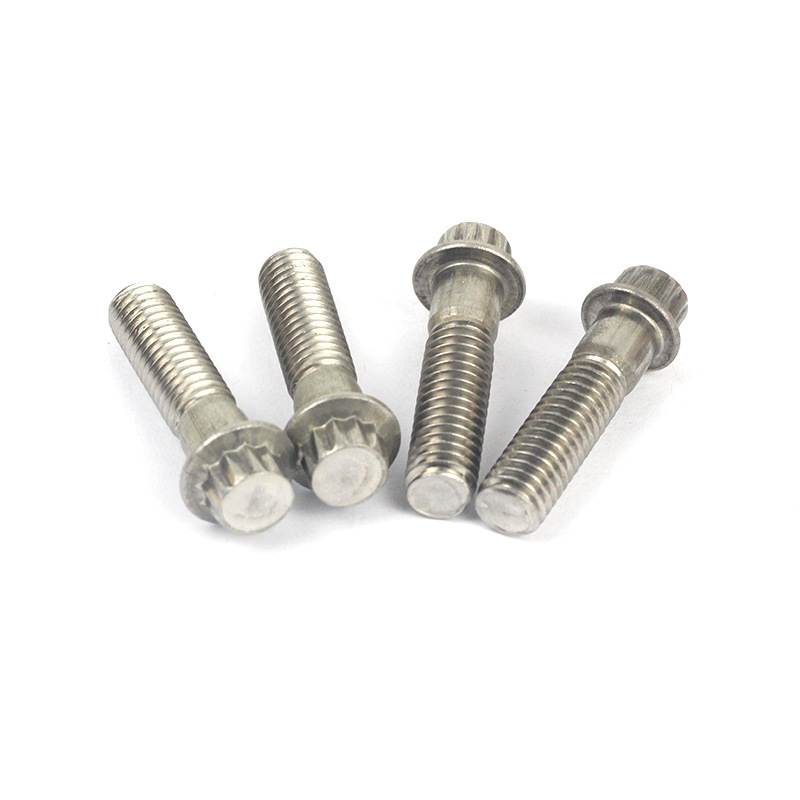

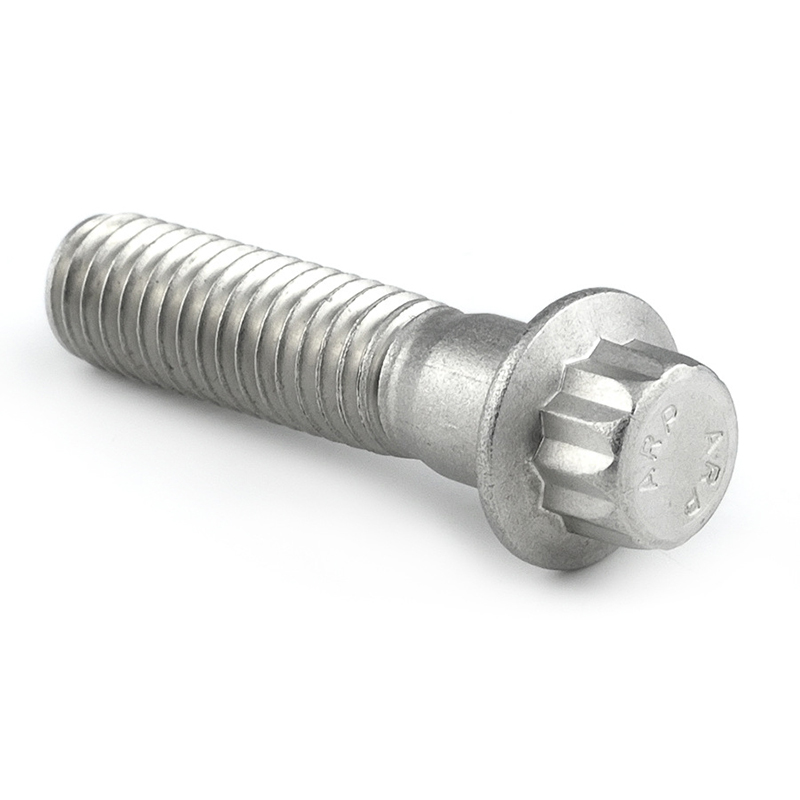

मेट्रिक प्रकार F 12 Piont Flange स्क्रू

मेट्रिक प्रकार F 12 piont flange screws ले चिप्लाइ बिना सुरक्षित कसको लागि ठूलो टर्क प्रदान गर्दछ। तिनीहरू दुवै सुरक्षित फर्नीचर र मेसिनरी संयोजनको लागि प्रयोग गर्न सकिन्छ। Xiaoguo® धेरै वर्षको अनुभव भएको एक पेशेवर फास्टनर निर्माता हो र तपाईंको आवश्यकताहरू पूरा गर्न तिनीहरूलाई अनुकूलित गर्न सक्छ।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

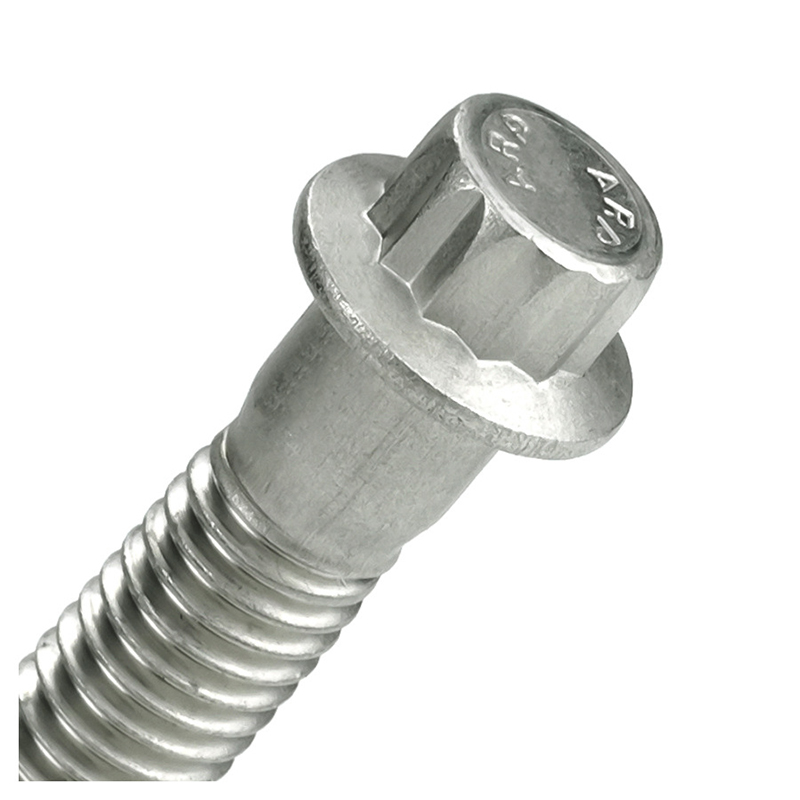

मेट्रिक प्रकार F 12 piont flange स्क्रू को हेड डिजाइन धेरै विशेष छ, 12 कुनाहरु संग। यसको तल, त्यहाँ F आकारको फ्ल्यान्ज प्लेट छ। यो फ्ल्यान्ज प्लेट ठूलो ग्यास्केटको बराबर छ, जसले जडान गरिएको सामग्रीसँग सम्पर्क क्षेत्र बढाउन सक्छ र जडानलाई थप स्थिर बनाउन सक्छ।

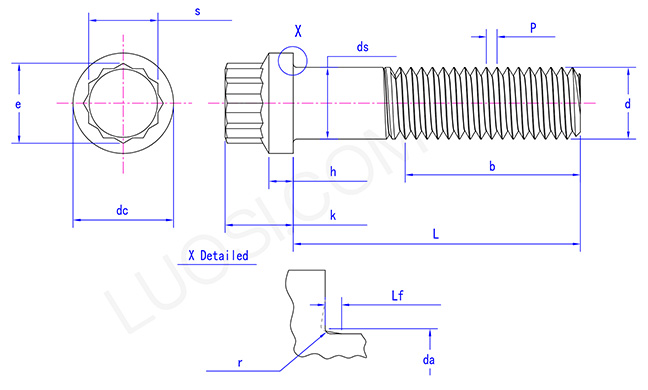

Metric type F 12-Piont flange screw

सुविधाहरू

मेट्रिक F प्रकार 12 piont flange स्क्रू को विशेषता अद्वितीय 12-कुना प्लस F-प्रकार flange प्लेट संरचना हो। 12 कुनाहरूले थप बल अनुप्रयोग बिन्दुहरू प्रदान गर्दछ, कडा सञ्चालनलाई थप सटीक र सहज बनाउँछ। F-प्रकारको फ्ल्यान्जले दबाब मात्र फैलाउँदैन तर स्क्रूहरूलाई स्थिर सामग्रीमा डुब्नबाट पनि रोक्छ, जडानको स्थिरतालाई अझ बढाउँछ।

मेट्रिक प्रकार F 12 piont flange screws sawtooth flange संग। कडा पार्दा, यी दाँतहरूले सतहलाई टोक्नेछन्, मेकानिकल उपकरणहरू (जस्तै कन्वेयर बेल्ट रोलरहरू वा पम्प कोष्ठकहरू) कम्पनको कारणले ढिलो हुनबाट रोक्छन्। तपाईंले कुनै पनि अतिरिक्त लक वाशरहरू थप्नु पर्दैन।

मेट्रिक प्रकार F 12 बिन्दु स्क्रू असमान सतहहरूमा छिटो स्थापना हुन्छ। दाँतेदार तल्लो भागले सानो दोषहरूको लागि बनाउन सक्छ। कास्ट आइरन वा टेक्स्चर धातुहरूमा बोल्टहरू जडान गर्दा यो धेरै उपयोगी हुन्छ, किनकि चिल्लो फ्ल्याङ्गहरू चिप्लन सक्छन्। यसको पकड बलियो हुन्छ । दाँतदार तल्लो भाग धातु संग सम्मिलित गर्न सकिन्छ र चिकनी flange-प्रकार स्क्रू भन्दा कम्पन को लागी अधिक प्रतिरोधी छ। यो अक्सर कृषि उपकरण वा कम्प्रेसर आधार मा प्रयोग गरिन्छ।

उत्पादन मापदण्डहरू

सोम	M5	M6	M8	M10	M12	M14	M16	M20	M24	M30	M36
P	0.8	1	1.25	1.5	1.75	2	2	2.5	3	3.5	4
ds अधिकतम	5	6	8	10	12	14	16	20	24	30	36
ds मिनेट	4.82	5.82	7.78	9.78	11.73	13.73	15.73	19.67	32.67	29.67	35.61
s अधिकतम	5	6	8	10	12	14	16	20	24	30	36
s मिनेट	4.79	5.79	7.78	9.78	11.79	13.79	15.81	19.82	23.75	29.72	35.7
e मिनेट	5.6	6.7	9	11.2	13.5	15.8	18	22.5	27	33.8	40.5
dc अधिकतम	8.72	10.22	13.27	16.27	18.27	21.33	24.33	30.33	36.39	45.39	54.46
dc मिनेट	8.27	9.77	12.72	15.69	17.67	20.67	23.62	29.55	35.52	44.52	52.75
h अधिकतम	2.25	2.7	3.6	4.5	5.4	6.3	7.2	9	10.8	13.5	16.2
घ मिनेट	2	2.45	3.35	4.13	5.03	5.93	6.83	8.5	10.3	13	15.6
k अधिकतम	5	6	8	10	12	14	16	20	24	30	36
k मिनेट	4.88	5.82	7.78	9.78	11.73	13.73	15.73	19.67	23.67	29.67	35.57
अधिकतम	5.7	6.8	9.2	11.2	13.7	15.7	17.7	22.4	26.4	33.4	39.4
Lf अधिकतम	0.6	0.68	1.02	1.02	1.87	1.87	1.87	2.04	2.04	2.89	2.99
r मिनेट	0.2	0.25	0.4	0.4	0.6	0.6	0.6	0.8	0.8	1	1

मेट्रिक प्रकार F 12 piont flange स्क्रू क्षतिग्रस्त प्वालहरू मर्मत गर्न उपयुक्त छन्। दाँतदार संरचनाले पहिरिएको थ्रेडमा एंकरको रूपमा काम गर्न सक्छ र मर्मत अघि पुरानो उपकरणहरूको लागि अस्थायी समाधानको रूपमा प्रयोग गर्न सकिन्छ। तिनीहरू थर्मल साइकल चलाउन सामना गर्न सक्छन्। सेरेटेड फ्ल्यान्जले ग्रिप कायम राख्छ जब धातु विस्तार हुन्छ वा संकुचित हुन्छ, यसलाई निकास मेनिफोल्ड वा ओभन कम्पोनेन्टहरूको लागि अत्यधिक उपयुक्त बनाउँदछ।
