12 स्प्लाइन फ्ल्यान्ज स्क्रू

Xiaoguo® को 12 spline flange screw मा 12-point head design छ जुन रिंग स्प्यानरसँग पूर्ण रूपमा मेल खान्छ। सिमित ठाउँमा पनि यसलाई सञ्चालन गर्न सकिन्छ। हेक्सागोनल हेडको तुलनामा, अपरेटिङ स्पेस 50% ले घटेको छ। आउनुहोस् र द्रुत स्थापनाको अनुभव गर्न नमूना मूल्यको बारेमा सोधपुछ गर्नुहोस्।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

सामग्रीको परिचय

12 स्प्लाइन फ्ल्यान्ज स्क्रूको लागि सामग्री चयन धेरै विविध छ, मुख्यतया चार कोटिहरूमा पर्छन्: कार्बन स्टील, मिश्र धातु, स्टेनलेस स्टील, र विशेष मिश्र। सामाग्री को छनोट बल, जंग प्रतिरोध, काम तापमान, र लागत को लागी तपाइँको विशिष्ट आवश्यकताहरु मा निर्भर गर्दछ।

(1) कार्बन स्टील

कार्बन स्टील सबैभन्दा व्यापक रूपमा प्रयोग र लागत प्रभावी विकल्प हो। विभिन्न ताप उपचार प्रक्रियाहरू (क्न्चिङ + टेम्परिङ) मार्फत, विभिन्न भार आवश्यकताहरू पूरा गर्न 4.8 देखि 12.9 सम्मका विभिन्न शक्ति ग्रेडहरू प्राप्त गर्न सकिन्छ। यो सामान्य उद्योग, मोटर वाहन संरचना, निर्माण, र सामान्य मेसिनरी लागि उपयुक्त छ।

(2) मिश्र धातु इस्पात

कार्बन स्टिलमा क्रोमियम, मोलिब्डेनम र निकल जस्ता तत्वहरू थपेर र त्यसपछि सटीक गर्मी उपचारबाट, इस्पातको यान्त्रिक गुणहरूलाई उल्लेखनीय रूपमा सुधार गर्न सकिन्छ। शक्ति अत्यन्त उच्च छ, र यसमा उत्कृष्ट थकान प्रतिरोध र प्रभाव प्रतिरोध गुणहरू छन्। एलोय स्टीलको १२ स्प्लाइन फ्ल्यान्ज स्क्रू अटोमोटिभ सस्पेन्सन सिस्टम, इन्जिन इन्टेरियर, विन्ड टर्बाइन टावर बोल्ट र भारी निर्माण मेसिनरीमा व्यापक रूपमा प्रयोग गरिन्छ।

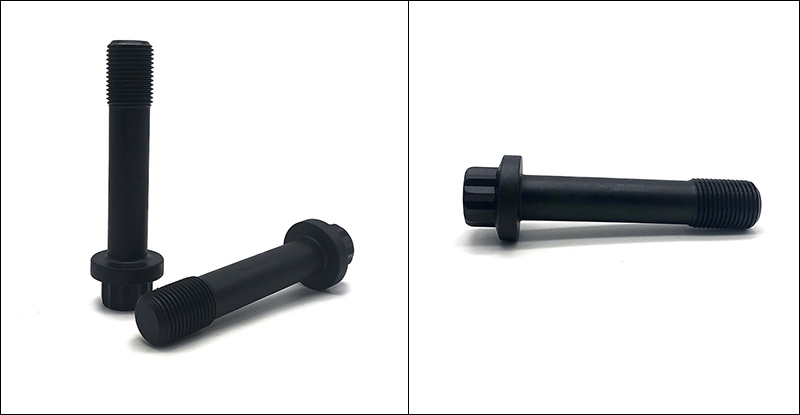

12 Spline Flange Screw

(3) स्टेनलेस स्टील

स्टेनलेस स्टीलको मुख्य फाइदा यसको अन्तर्निहित जंग प्रतिरोधमा निहित छ। ती मध्ये, 304 (A2) सबैभन्दा सामान्य प्रकार हो र खाद्य प्रशोधन र सामान्य बाहिरी वातावरणको लागि उपयुक्त छ; जबकि 316 (A4) विशेष रूपमा मोलिब्डेनम थपेर डिजाइन गरिएको छ, 12 स्प्लाइन फ्ल्यान्ज स्क्रू उच्च नुन स्प्रे वातावरण र उच्च संक्षारक वातावरणहरू, जस्तै समुद्र, तटीय क्षेत्रहरू, वा रासायनिक बिरुवाहरू, इत्यादिका लागि उपयुक्त बनाइएको छ।

(4) विशेष मिश्र धातु

विशेष मिश्र धातु सामग्रीहरूमा Chrome-Moly, Ti, उच्च-तापमान प्रतिरोधी मिश्र धातु, आल्मुनियम मिश्र धातु, पीतल, इत्यादि समावेश छन्। तिनीहरू उच्च-तापमान प्रतिरोध, हल्का वजन, चालकता, र गैर-चुम्बकत्व जस्ता ग्राहकहरूको विशिष्ट कार्यसम्पादन आवश्यकताहरू पूरा गर्न डिजाइन गरिएका छन्। मुख्यतया विशेष औद्योगिक क्षेत्रहरू जस्तै एयरोस्पेस, रेसिङ, मेडिकल, पेट्रोकेमिकल्स, र इलेक्ट्रिकलका लागि।

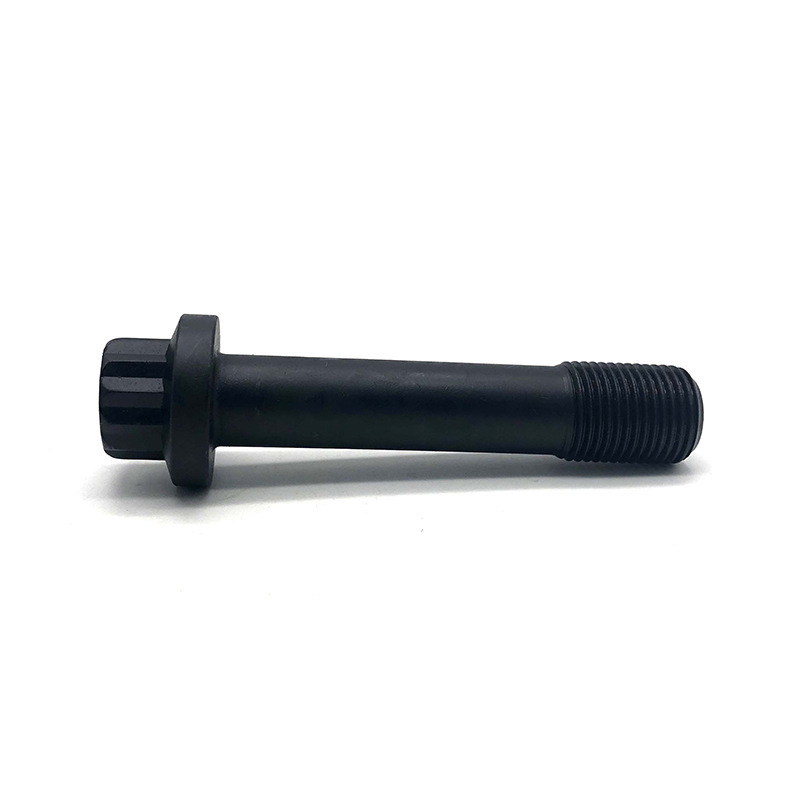

12 Spline Flange Screw

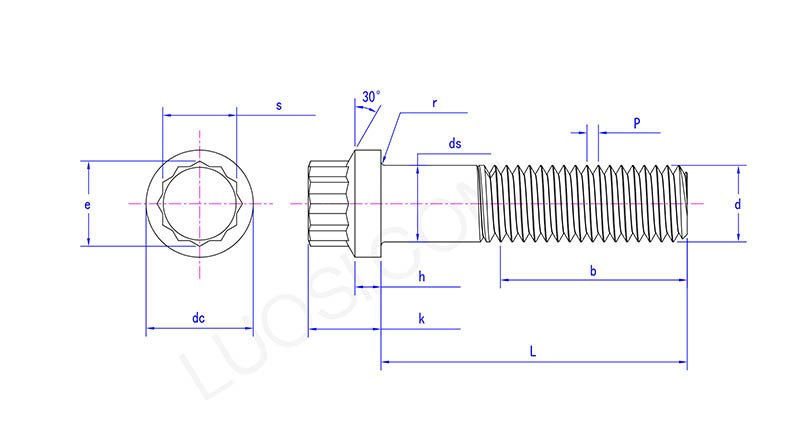

सोम	M22	M24	M27	M30	M33	M36	M39	M42	M45	M48	M52
P	2.5	3	3	3.5	3.5	4	4	4.5	4.5	5	5
dc अधिकतम	33.3	38.1	38.1	42.8	47.5	52.3	57	61.7	66.5	76	76
dc मिनेट	32.68	37.48	37.48	42.18	46.88	51.56	56.26	60.96	65.76	75.26	75.26
ds अधिकतम	22	24	27	30	33.0	36	39	42.0	45.0	48	52
ds मिनेट	21.79	23.79	26.79	29.79	32.75	35.75	38.75	41.75	44.75	47.75	51.7
e मिनेट	25.4	27.7	27.7	34.6	36.90	41.60	47.30	47.30	53.10	57.70	57.70
h अधिकतम	6.9	7.98	7.98	9.21	9.62	10.82	12.71	12.56	15.65	16.1	16.1
घ मिनेट	6.54	7.35	7.35	8.78	9.19	10.39	12.28	12.13	15.13	15.58	15.58
k अधिकतम	22.36	25.56	25.56	28.96	32.0	35.2	38.3	41.4	44.7	51.03	51.03
k मिनेट	22.04	25.24	25.24	28.54	31.6	34.80	37.90	41.00	44.30	50.57	50.57
r अधिकतम	1	1.2	1.20	1.4	1.60	1.60	1.80	1.80	2.00	2.20	2.20
r मिनेट	0.75	0.95	0.95	1.15	1.35	1.35	1.55	1.55	1.75	1.82	1.82
s अधिकतम	22	24	24	30	32.00	36.00	41.00	41.00	46.0	50.0	50.0
s मिनेट	21.79	23.79	23.79	29.79	31.75	35.75	40.75	40.75	45.75	49.75	49.75

प्रदर्शन ग्रेड र तन्य शक्ति

प्रदर्शन ग्रेड 12 स्प्लाइन फ्ल्यान्ज स्क्रूको बल निर्धारण गर्ने कोर सूचक हो। सामान्य कार्यसम्पादन ग्रेडहरू र तिनीहरूको सम्बन्धित तन्य शक्तिहरू निम्नानुसार छन्:

（1）8.8 ग्रेड: न्यूनतम तन्य शक्ति लगभग 800 MPa (लगभग 116,000 psi) हो, जुन मध्यम-उच्च शक्ति दायरा भित्र पर्छ र सबैभन्दा व्यापक रूपमा प्रयोग गरिन्छ।

（2）10.9 ग्रेड: न्यूनतम तन्य शक्ति लगभग 1,000 MPa (लगभग 145,000 psi) हो, उच्च-शक्ति जडानहरू आवश्यक पर्ने परिदृश्यहरूको लागि उपयुक्त।

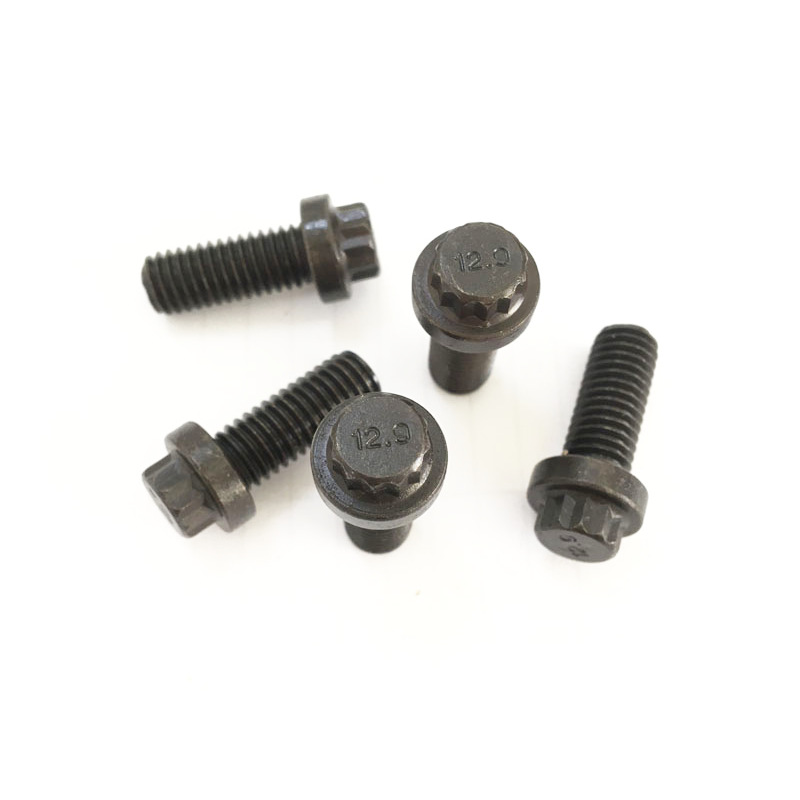

（3） 12.9 ग्रेड: न्यूनतम तन्य शक्ति लगभग 1,220 MPa (लगभग 177,000 psi) छ, जुन मिश्र धातु इस्पातहरू बीचको उच्चतम शक्ति स्तरहरू मध्ये एक हो।

(4) मन्डारिन ग्रेड 5: तन्य शक्ति लगभग 120,000 psi हो, जुन मेट्रिक 8.8 ग्रेडको बराबर हो।

（5）अमेरिकी मानक ग्रेड 8: तन्य शक्ति लगभग 150,000 psi छ, जुन मेट्रिक 10.9 ग्रेडको बराबर हो।
