एंकर यू बोल्ट

चीन आपूर्तिकर्ता Xiaoguo® एंकर U बोल्ट सबै पूर्ण-आकार आवश्यकताहरू पूरा गर्दै, DN10 (2mm) देखि DN600 (24 इन्च) सम्मका सबै कुराहरू समेटेर विस्तृत विवरणहरूमा आउँछ। चाहे त्यो सानो पानीको पाइप होस् वा बिजुलीको तार वा ठूला औद्योगिक पाइपहरू, तपाईं लागत-प्रभावी एंकर यू-बोल्ट छनौट गर्न सक्नुहुन्छ।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

उत्पादन परिभाषा र कोर प्रकार्य

एङ्कर यू बोल्ट, जसलाई ग्राउन्ड एन्कर यू बोल्ट वा पूर्व-स्थापित यू-बोल्ट पनि भनिन्छ, एक प्रकारको एंकरिङ फास्टनर हो जसको आकार "U" हुन्छ। यसको दुबै छेउमा लामो धागोहरू छन् र सामान्यतया कंक्रीट फाउन्डेसनमा पूर्व-स्थापित हुन्छ वा स्टिल संरचना आधारबाट पारित गरिन्छ। कंक्रीट वा स्टिल संरचना फाउन्डेशनमा उपकरणहरू, स्तम्भहरू, पाइप समर्थनहरू, आदिलाई दृढतापूर्वक ठीक गर्न यसलाई धुने र नटहरूसँग जोडिएको छ।

कोर प्रकार्य

यो निर्माण, पुल, पावर, र पेट्रोकेमिकल जस्ता क्षेत्रहरूमा उपकरण र फाउन्डेशन बीचको कडा जडानहरू प्राप्त गर्न प्रयोग गरिने मुख्य एंकर कम्पोनेन्ट हो। यसको मुख्य कार्य माथिल्लो संरचनाको भार (तनाव, दबाब, कतरन बल, झुकाउने क्षण) सुरक्षित रूपमा कंक्रीट फाउन्डेशन वा जमिनमा स्थानान्तरण गर्नु हो। साधारण विस्तार बोल्टको विपरीत, यो उत्पादन पूर्व-दफन तरिकामा स्थापना गरिएको छ। यो कंक्रीट खन्यानु अघि फर्मवर्क भित्र राखिन्छ र कंक्रीट सेट पछि एक अपरिवर्तनीय स्थायी एंकर बनाउँछ।

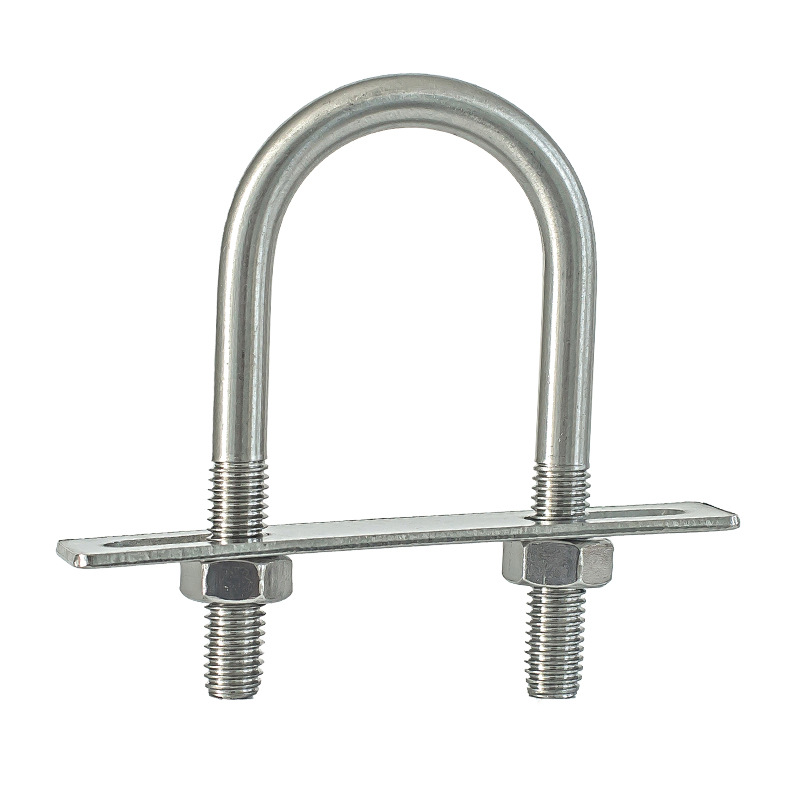

Anchor U Bolt

सामान्य सामग्री

तल एङ्कर U बोल्टको लागि सामान्य सामग्रीहरूको सूची छ जुन हामीले तपाइँको लागि संक्षेपमा राखेका छौं, जुन तपाइँलाई ब्राउज गर्नको लागि सुविधाजनक छ।

सामग्री प्रकार	ग्रेड	प्रदर्शन स्तर प्राप्त गर्न सकिन्छ	मूल सुविधाहरू	लागू परिदृश्यहरू
कार्बन स्टील	Q235 / A36	ग्रेड ४.८	अपेक्षाकृत आर्थिक र बहुमुखी, प्रक्रिया गर्न सजिलो	सामान्य निर्माण, हल्का उपकरण आधार, रेलिङ निर्धारण
कार्बन स्टील	४५# / १०४५	ग्रेड ८.८	मध्यम शक्ति, राम्रो व्यापक प्रदर्शन	औद्योगिक उपकरण आधार, पावर टावर, पाइप समर्थन
मिश्र धातु इस्पात	40Cr / 5140	10.9 ग्रेड	उच्च शक्ति, थकान प्रतिरोध	भारी उपकरण, गतिशील लोड फाउन्डेशन, पवन ऊर्जा टावर
मिश्र धातु इस्पात	35CrMo / 4135	१०.९/१२.९ ग्रेड	कम तापमान, विरोधी जंग प्रतिरोधी	पेट्रोकेमिकल उद्योग, उच्च-दबाव पोत फाउन्डेशन, चिसो क्षेत्रहरू
स्टेनलेस स्टील	304 / A2	A2-70	सामान्य जंग प्रतिरोध	खाद्य कारखाना, पानी उपचार, सामान्य बाहिरी अनुप्रयोगहरूको लागि
स्टेनलेस स्टील	316 / A4	A4-70 / A4-80	समुद्री पानी र रसायनहरूको लागि उत्कृष्ट प्रतिरोध	अपतटीय प्लेटफार्महरू, तटीय पावर प्लान्टहरू, रासायनिक प्लान्टहरू, स्विमिंग पूल उपकरणहरूका लागि
हट-डिप जस्ती कार्बन स्टील	Q235 / 45# + HDG	४.८/८.८ ग्रेड	बाहिरी लामो चिरस्थायी जंग रोकथाम	पुलहरू, राजमार्ग रेलहरू, सञ्चार टावरहरू, फोटोभोल्टिक समर्थनहरू

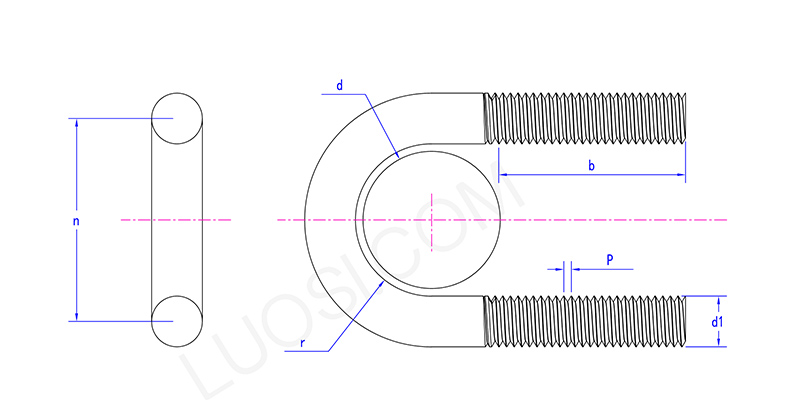

Anchor U Bolt

सोम	Φ60	Φ76	Φ83	Φ८९	Φ102	Φ108	Φ114	Φ१३३	Φ१४०	Φ१५९	Φ१६५
d1	M12	M12	M12	M12	M16	M16	M16	M16	M16	M16	M16
n	76	92	98	104	122	128	134	154	160	180	186
P	1.75	1.75	1.75	1.75	2	2	2	2	2	2	2
r	32	40	43	46	53	56	59	69	72	82	85

उत्पादन प्रकार

स्थापना विधि र आकारमा निर्भर गर्दै, एंकर यू बोल्ट मुख्य रूपमा निम्न प्रकारहरूमा विभाजित छ:

सादा एम्बेडेड U-बोल्ट: सिधै कंक्रीटमा इम्बेड गरिएको, थ्रेड गरिएको छेउ आधार सतह माथि फैलिएको छ। यो इस्पात स्तम्भहरू र उपकरण आधारहरू फिक्सिङ गर्न प्रयोग गरिन्छ। यो सबैभन्दा सामान्य रूप हो।

हुक एन्ड्स भएको यू-बोल्ट: थ्रेडेड छेउहरू थप रूपमा 90° वा 180° द्वारा झुकेका छन्।

समतल-तल यू-बोल्ट: यू-आकारको भागको तल सीधा छ, चाप आकारको होइन। यो स्क्वायर क्रस-सेक्शन वा स्टिल प्लेटको तल्लो सतहसँग नजिकको सम्पर्कमा हुनु पर्ने स्थापनाहरूको लागि कम्पोनेन्टहरू ठीक गर्न प्रयोग गरिन्छ।

थ्रु-बोल्ट प्रकार U-बोल्ट: यो U-आकारको बोल्ट स्टिल संरचना आधारमा आरक्षित प्वालहरूबाट गुज्र्छ, दुबै छेउहरू खुला राखेर। यो क्ल्याम्पिङ हासिल गर्न माथिल्लो र तल्लो नटहरूसँग जोडिएको छ, र सामान्यतया पृथक जडान वा उचाइ समायोजन आवश्यक परिदृश्यहरूको लागि प्रयोग गरिन्छ।

असमान खुट्टा U-बोल्ट: विभिन्न लम्बाइका खुट्टाहरू। झुकाएका आधार सतहहरूमा वा असममित फिक्सेसनको आवश्यकता पर्ने विशेष संरचनाहरूमा स्थापनाको लागि प्रयोग गरिन्छ।
