12 पोइन्ट फ्ल्यान्ज स्क्रू

तुरुन्तै Xiaoguo® 12 Point Flange Screw को लागि बल्कमा अर्डर गर्नुहोस्। यो उत्पादनले एक अद्वितीय 12-पोइन्ट हेड डिजाइन फिचर गर्दछ, र 12.9-ग्रेड मिश्र धातु स्टिलबाट बनेको छ जुन क्विन्चिङ र टेम्परिङ प्रक्रियाहरूबाट गुज्रिएको छ, 1200 MPa भन्दा बढीको अन्तिम तन्य शक्तिको साथ, जुन इन्जिनको भारी-कर्तव्य भागहरूमा प्रयोगको लागि उपयुक्त छ।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

12 पोइन्ट फ्ल्यान्ज स्क्रू एक उच्च-कार्यक्षमता फास्टनर हो जसको टाउकोमा बाह्र कुनाहरू र तल्लो भागमा विस्तारित फ्ल्यान्ज समर्थन सतहहरू छन्। यसको टाउकोको आकारले बाह्र-बिन्दु ड्राइभ र एक एकीकृत फ्ल्यान्ज संरचना संयोजन गरी डबल हेक्सागोनल डिजाइन अपनाउँछ, विशेष गरी उच्च टोक़ र कम्पन ढिलो गर्न प्रतिरोधको लागि डिजाइन गरिएको।

यो १२ पोइन्ट फ्ल्यान्ज स्क्रू सामान्यतया अटोमोटिभ ट्रान्समिशन सिस्टम, इन्जिन ब्लक, एयरक्राफ्ट इन्जिन र उच्च-शक्ति औद्योगिक उपकरणहरूमा प्रयोग गरिन्छ। यो परम्परागत हेक्सागोनल हेड बोल्ट र आन्तरिक हेक्सागोनल बेलनाकार हेड स्क्रू प्रतिस्थापनको लागि एक आदर्श समाधान हो। बाह्र-पक्षीय ड्राइभ सतह डिजाइनले रिङ स्प्यानर वा बाह्र-पक्षीय सकेटहरू प्रयोग गर्न अनुमति दिन्छ, मानक हेक्सागोनल हेडहरूको तुलनामा साँघुरो ठाउँहरूमा 30° रिपोजिसनिङ अपरेशन सक्षम पार्दै, उच्च स्थापना दक्षताको परिणामस्वरूप।

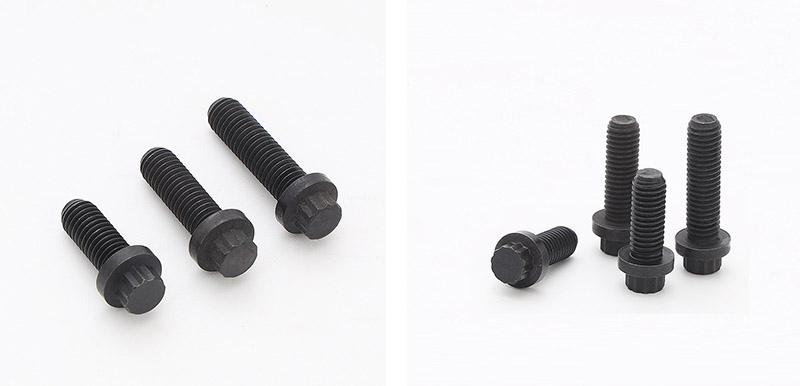

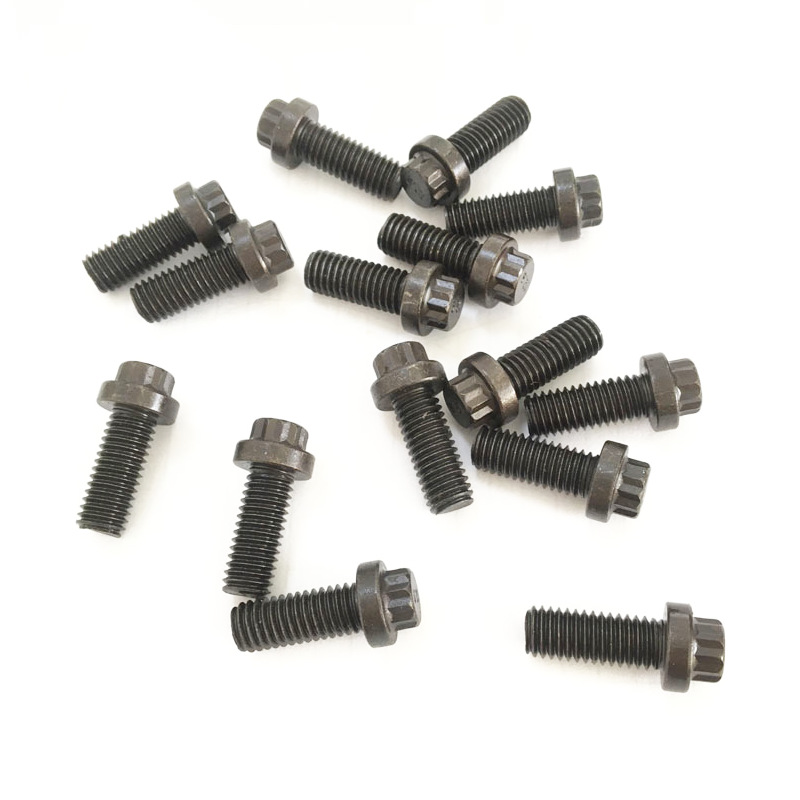

12 Point Flange Screw

मुख्य लाभ

१२ पोइन्ट फ्ल्यान्ज स्क्रूको मुख्य फाइदाहरू मुख्य रूपमा निम्न पक्षहरूमा प्रतिबिम्बित हुन्छन्:

(1) बाह्र-बिन्दु टाउको प्रकार

थप सम्पर्क सतहहरू: बाह्र-बिन्दु टाउको प्रकारमा हेक्सागोनल हेडको तुलनामा दोब्बर धेरै सम्पर्क सतहहरू हुन्छन्, यसले टाउकोलाई हानी नगरी उच्च कडा टर्कको सामना गर्न सक्षम पार्छ।

स्लाइडिङ कोण जोखिम कम छ: बल वितरण अधिक समान छ, यसलाई उच्च प्रीलोड आवश्यक अनुप्रयोगहरूको लागि उपयुक्त बनाउँछ।

（2） एकीकृत Flange

स्व-निहित flange सतह: कुनै अतिरिक्त gaskets आवश्यक छैन। फ्ल्यान्जको फेदमा दाँतदार वा एम्बोस्ड संरचनाले वर्कपीसको सतहसँग सहयोग गर्दछ, बलियो घर्षण बल उत्पन्न गर्दछ।

उच्च कम्पन प्रतिरोध: यसले गतिशील लोड क्षेत्रहरूको लागि उपयुक्त, कम्पन वातावरणमा पनि प्रिलोडलाई कायम राख्न सक्छ।

（3） सजिलो स्थापना, ठाउँ बचत गर्छ

30° रोटेशन: बाह्र-बिन्दु टाउकोलाई 30° द्वारा घुमाउन सकिन्छ रिपोजिसनको लागि रेन्चमा घुसाउन। यसले हेक्सागोनल हेडको ६०° रोटेशनको तुलनामा आधा ठाउँ बचत गर्छ। सीमित ठाउँको लागि उपयुक्त।

(4) ठूलो असर क्षेत्र

विस्तारित फ्ल्यान्ज सतहले सम्पर्क क्षेत्र बढाउँछ: प्रभावकारी रूपमा दबाब फैलाउँछ र नरम सामग्रीहरू जस्तै एल्युमिनियम र कास्ट आइरनलाई विकृत हुनबाट रोक्छ।

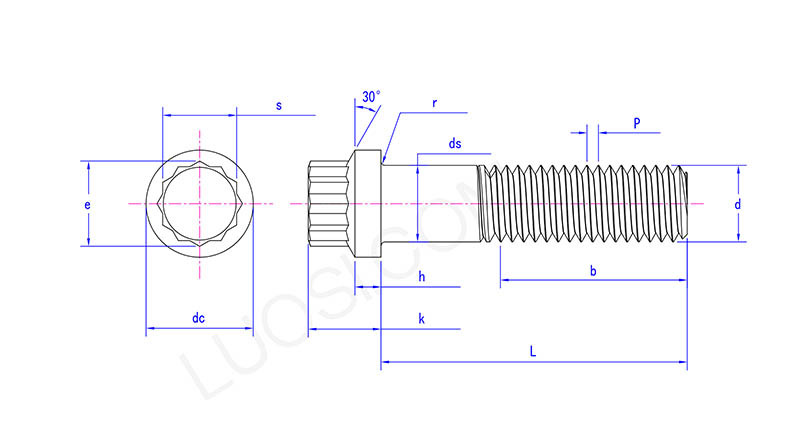

12 Point Flange Screw

सोम	M22	M24	M27	M30	M33	M36	M39	M42	M45	M48	M52
P	2.5	3	3	3.5	3.5	4	4	4.5	4.5	5	5
dc अधिकतम	33.3	38.1	38.1	42.8	47.5	52.3	57	61.7	66.5	76	76
dc मिनेट	32.68	37.48	37.48	42.18	46.88	51.56	56.26	60.96	65.76	75.26	75.26
ds अधिकतम	22	24	27	30	33.0	36	39	42.0	45.0	48	52
ds मिनेट	21.79	23.79	26.79	29.79	32.75	35.75	38.75	41.75	44.75	47.75	51.7
e मिनेट	25.4	27.7	27.7	34.6	36.90	41.60	47.30	47.30	53.10	57.70	57.70
h अधिकतम	6.9	7.98	7.98	9.21	9.62	10.82	12.71	12.56	15.65	16.1	16.1
घ मिनेट	6.54	7.35	7.35	8.78	9.19	10.39	12.28	12.13	15.13	15.58	15.58
k अधिकतम	22.36	25.56	25.56	28.96	32.0	35.2	38.3	41.4	44.7	51.03	51.03
k मिनेट	22.04	25.24	25.24	28.54	31.6	34.80	37.90	41.00	44.30	50.57	50.57
r अधिकतम	1	1.2	1.20	1.4	1.60	1.60	1.80	1.80	2.00	2.20	2.20
r मिनेट	0.75	0.95	0.95	1.15	1.35	1.35	1.55	1.55	1.75	1.82	1.82
s अधिकतम	22	24	24	30	32.00	36.00	41.00	41.00	46.0	50.0	50.0
s मिनेट	21.79	23.79	23.79	29.79	31.75	35.75	40.75	40.75	45.75	49.75	49.75

(5) वैकल्पिक हेक्स सकेट स्क्रू

हेड बाहिरी व्यास अनुकूलता: 12 पोइन्ट फ्ल्यान्ज स्क्रू मानक हेक्सागोनल बेलनाकार हेड स्क्रू जस्तै होल साइज छ, त्यसैले यो प्वाल स्थिति परिमार्जन नगरी सीधा प्रतिस्थापन गर्न सकिन्छ, र यो पनि अधिक टिकाऊ छ।

(6) उच्च-शक्ति ग्रेडहरूको पूर्ण दायरा

8.8 ग्रेड, 10.9 ग्रेड, 12.9 ग्रेड र स्टेनलेस स्टील A2-70/A4-80 कभर गर्दै, सामान्य मेसिनरीदेखि चरम भारी भारहरू सम्मका सबै परिदृश्यहरूको आवश्यकताहरू पूरा गर्दै।

(7) रिच जंग प्रतिरोधी समाधान

विभिन्न सतह उपचारहरू प्रदान गर्नुहोस् जस्तै इलेक्ट्रो-ग्याल्भेनाइजिंग, हट-डिप ग्याल्भेनाइजिंग, डैक्रोमेट कोटिंग, जिंक-निकेल मिश्र, र ब्ल्याकनिङ, इनडोर, आउटडोर, समुद्री, र रासायनिक वातावरणको लागि उपयुक्त, आदि।

(8) अनुप्रयोग क्षेत्रहरूको फराकिलो दायरा

अटोमोबाइल (इन्जिन, ट्रान्समिसन, चेसिस), एयरोस्पेस (इन्जिन फ्रेम, ल्यान्डिङ गियर), पवन उर्जा, खनन, पेट्रोकेमिकल, जहाज, सामान्य मेसिनरी आदि।
