T स्टाइल वेल्ड नट्स टाइप 1A को साथ

T शैली 1A का साथ वेल्ड नटहरू विशेष रूपमा धातुहरू वेल्डिङको लागि डिजाइन गरिएका छन् र 1A विनिर्देशहरूको पालना गर्दै, कडा फिट सुनिश्चित गर्दै। धातु फ्रेमहरू, समर्थन वा मेकानिकल उपकरणहरूको लागि उपयुक्त, टी-आकारको डिजाइनले ठाउँ बचत गर्न मद्दत गर्दछ। Xiaoguo® कारखानामा ठूलो मात्रामा सामानहरू स्टकमा छन्। हामीले विशेष आवश्यकताहरू पूरा गर्ने उत्पादनहरू पनि अनुकूलित र प्रदान गर्न सक्छौं।

मोडेल:JIS B1196-3.1-2001

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

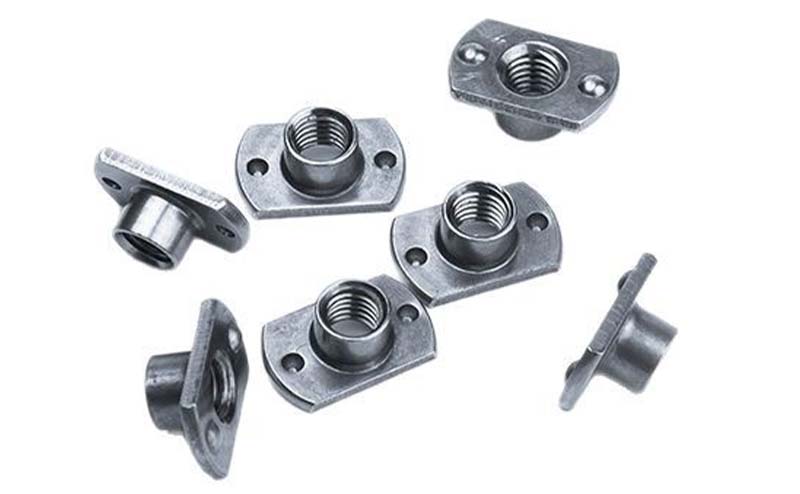

T शैलीको वेल्ड नट टाइप 1A सँगको आकार "T" सँग मिल्दोजुल्दो थ्रेड गरिएको बेलनाकार भागको साथ हुन्छ। त्यहाँ फ्ल्यान्जमा धेरै साना प्रोट्रुसनहरू छन्, जुन विशेष रूपमा वेल्डिंगको लागि डिजाइन गरिएको हो। सामान्य थ्रेड विशिष्टताहरू M4 देखि M12 सम्मका हुन्छन्।

उत्पादन मापदण्डहरू

T style weld nuts with type 1A parameter

सोम	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	१\|१.२५	१.२५\|१.५	१.२५\|१.७५
dk अधिकतम	20.5	20.5	23.7	23.7	31	33.2
dk मिनेट	19.5	19.5	22.3	22.3	29	30.8
s अधिकतम	12.25	12.25	14.3	14.3	19.4	21.5
s मिनेट	11.75	11.75	13.7	13.7	18.6	20.5
ds अधिकतम	5.9	6.7	8.3	10.2	13.2	15.2
ds मिनेट	5.4	6.2	7.8	9.5	12.5	14.5
k अधिकतम	5.9	6.9	7.5	9	10.6	11.8
k मिनेट	5.1	6.1	6.5	8	9.4	10.2
h अधिकतम	1.4	1.4	1.85	1.85	2.3	2.3
घ मिनेट	1	1	1.35	1.35	1.7	1.7
d2 अधिकतम	6.9	6.9	8.9	10.9	12.9	14.9
d2 मिनेट	6.7	6.7	8.7	10.7	12.7	14.7
h2 अधिकतम	0.8	0.8	0.8	0.8	1.2	1.2
h2 मिनेट	0.6	0.6	0.6	0.6	1	1
d0 अधिकतम	3.25	3.25	3.25	3.25	4.05	4.05
d0 मिनेट	2.75	2.75	2.75	2.75	3.55	3.55
h1 अधिकतम	0.6	0.6	0.6	0.6	0.7	0.7
h1 मिनेट	0.4	0.4	0.4	0.4	0.5	0.5
d1 अधिकतम	15.2	15.2	17.25	17.25	22.3	24.3
d1 मिनेट	14.8	14.8	16.75	16.75	21.7	23.7

उत्पादन सुविधाहरू र स्थापना

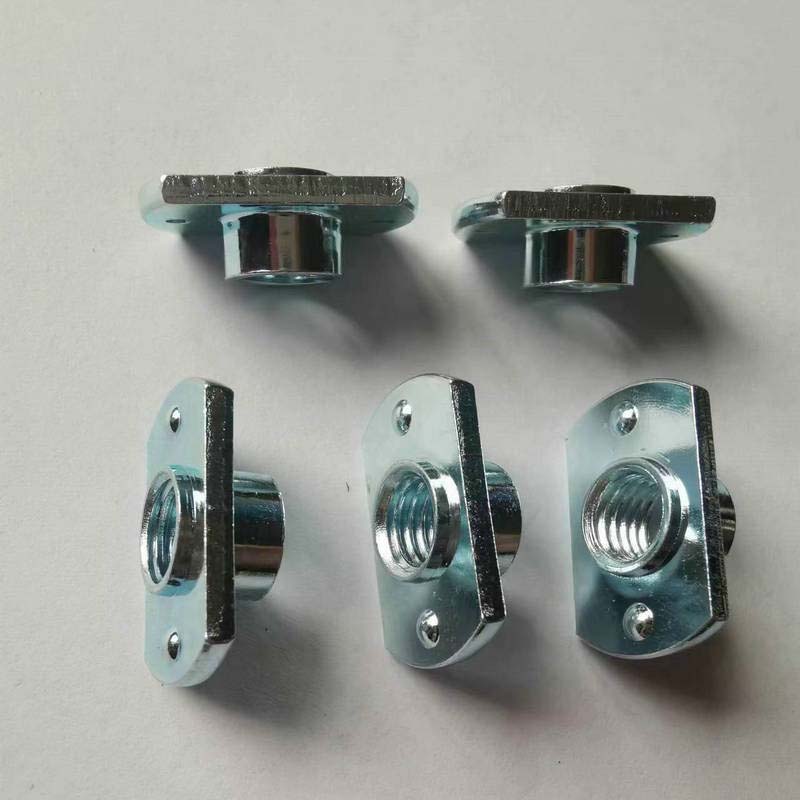

T शैली वेल्ड नट टाइप 1A को साथ एक विशिष्ट T-आकारको संरचना फिचर गर्दछ। फ्ल्यान्जले धातुको प्लेटसँग सम्पर्क क्षेत्र बढाउन सक्छ, दबाब वितरण गर्न सक्छ, र वेल्डिङलाई अझ सुरक्षित बनाउन सक्छ। फ्ल्यान्जमा वेल्डिङ प्रोट्रुसनको साइज र उचाइ समान छ, र वेल्डिङ प्रक्रियाको समयमा ताप एकसमान हुन्छ। यसको थ्रेड शुद्धता उच्च छ। जब बोल्ट पेच हुन्छ, यो कुनै जाम वा ढिलो बिना धेरै चिकनी महसुस हुन्छ।

T style weld nuts with type 1A

1A T-प्रकारको वेल्ड नटहरू तिनीहरूको आकारको लागि नाम दिइएको छ: हेक्सागोनल नट शरीर सनकी रूपमा आयताकार आधार प्लेट (फ्लान्ज) मा माउन्ट गरिएको छ। 1A प्रकारले संकेत गर्दछ कि यो फ्ल्यान्जको छेउमा आर्क वेल्डिंग (MIG वा TIG) को लागि डिजाइन गरिएको हो। 'T' आकारको डिजाइनले तपाईंलाई थ्रेडेड प्वालहरूलाई इच्छित स्थानमा राख्न सक्षम बनाउँछ, किनाराको नजिक पनि जहाँ केन्द्र नट स्थापना गर्न सकिँदैन, र यसलाई सजिलै हासिल गर्न सकिन्छ।

प्रकार 1A को T शैली वेल्ड नटहरू स्थापना गर्नु भनेको आयताकार फ्ल्यान्जको परिधिमा वेल्डिङ प्रदर्शन गर्नु हो। 1A प्रकारको नट आधार समतल छ र कुनै प्वाल वा प्रोट्रुसनहरू छैनन्। तपाईं फ्ल्यान्ज किनारामा निरन्तर वेल्ड मोतीहरू सिर्जना गर्न MIG वा TIG प्रयोग गर्न सक्नुहुन्छ। राम्रो समग्र फ्युजन महत्त्वपूर्ण छ किनकि यो फ्ल्यान्ज ठीक गर्ने एक मात्र तरिका हो। कृपया पहिले नै धातुलाई राम्ररी सफा गर्नुहोस्।

1A T प्रकारको वेल्ड नटहरू सामान्य भन्दा महँगो हुन्छन्वर्ग पागल। तपाईंले फ्ल्यान्ज र अतिरिक्त सामग्रीको प्रशोधन आकारको लागि तिर्नुपर्नेछ। तिनीहरूले फ्ल्यान्जको वरिपरि सही रूपमा वेल्ड गर्न पनि लामो समय लिन्छन्। विशेष गरी जब थ्रेड स्थिति अफसेट गर्न आवश्यक छ, तिनीहरूलाई प्रयोग गर्नुहोस्; अन्यथा, मानक नट सस्तो हुन सक्छ।
