प्रोजेक्शन वेल्ड स्टडहरू

प्रोजेक्शन वेल्ड स्टडहरूमा साना प्रोट्रुसनहरू हुन्छन्। वेल्डिङ प्रक्रियाको बखत, तिनीहरू पग्लिनेछन् र धातुको सतहसँग फर्म बन्धन बनाउँछन्। तिनीहरू मोटर वाहन कम्पोनेन्टहरू, धातु फ्रेमहरू वा गृह उपकरण असेंबलीमा लागू हुन्छन्। Xiaoguo® कारखाना पूर्ण रूपमा सुसज्जित छ र बल्क अर्डरहरू प्राप्त गर्न सक्षम छ।

मोडेल:JIS B1195-1994

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

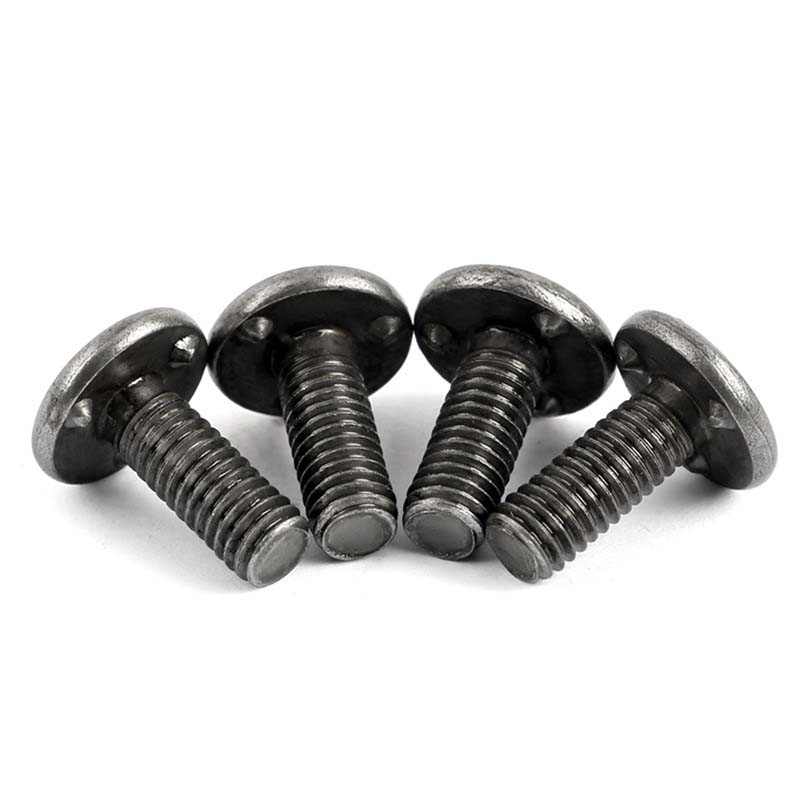

प्रोजेक्शन वेल्ड स्टडहरू मुख्यतया पेंच र टाउकोले विशेष उठाएको संरचनाको साथ बनेको हुन्छ। तिनीहरू नट वा आन्तरिक थ्रेडहरूसँग अन्य घटकहरूसँग जोड्न सकिन्छ। यी प्रोट्रुसनहरू धेरै साना बेलनाकार, घण्टी-आकार वा अन्य विशिष्ट रूपहरूबाट बन्न सकिन्छ।

सुविधाहरू र अनुप्रयोगहरू

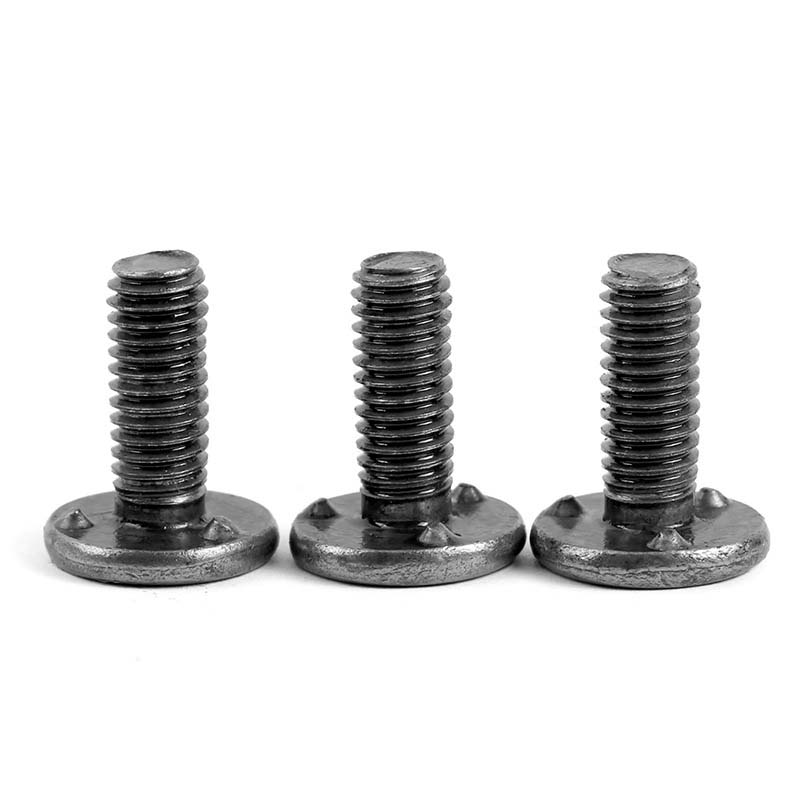

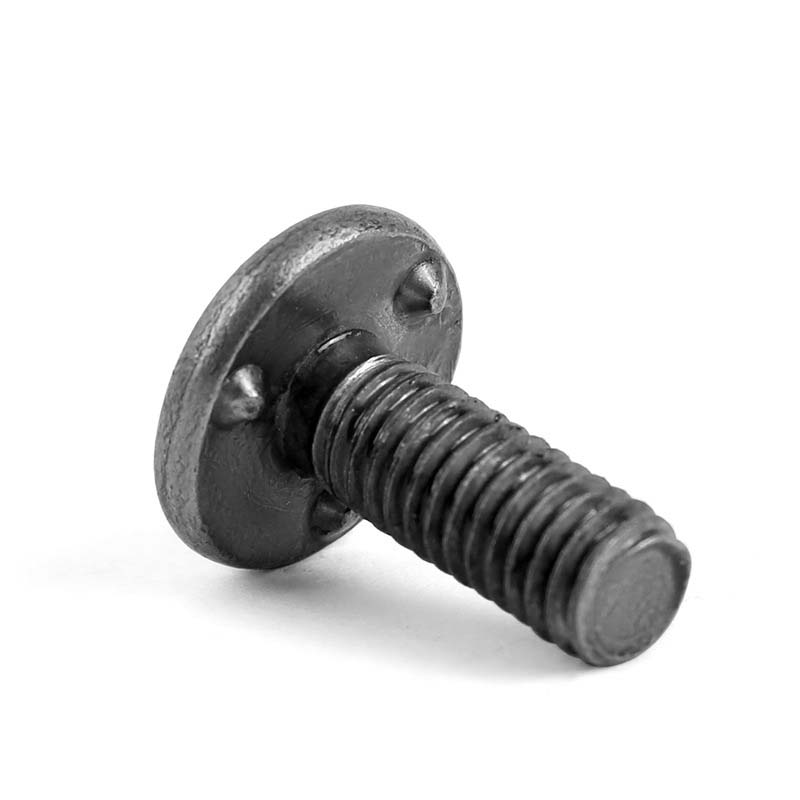

वेल्ड स्टडको टाउकोमा 3 प्रक्षेपणहरू सहितको टाउकोमा रहेको अद्वितीय प्रोट्रुसनहरूले वेल्डिङको समयमा सटीक वर्तमान एकाग्रतालाई सक्षम बनाउँछ, स्थिर र भरपर्दो वेल्डिङ प्रक्रिया सुनिश्चित गर्दै र वेल्डिङको गुणस्तरको ग्यारेन्टी गर्दै। प्रोट्रुसनहरूमा केन्द्रित बलको कारण, वेल्डिंगको समयमा वेल्डमेन्टको अन्य भागहरूमा थर्मल प्रभाव अपेक्षाकृत सानो हुन्छ, जसले वेल्डमेन्टको मौलिक प्रदर्शन र उपस्थितिलाई राम्रोसँग कायम राख्न सक्छ र वेल्डिंगको कारणले अत्यधिक विकृति वा क्षति गर्दैन।

प्रक्षेपण वेल्ड स्टडहरू वेल्ड गर्न सजिलो र धेरै बलियो दुवै छन्। वर्तमान टाउकोको फैलिएको भागमा केन्द्रित हुन्छ, स्टडलाई वर्कपीसमा द्रुत रूपमा जडान गर्दछ। यो विधि साधारण वेल्डिंग विधि भन्दा धेरै अधिक कुशल छ। यसको आफ्नै स्थिति प्रकार्य छ। स्थापनाको समयमा, कुनै जटिल स्थिति अपरेसनहरू आवश्यक पर्दैन। यसले स्वचालित रूपमा सही स्थिति फेला पार्न सक्छ, महत्त्वपूर्ण रूपमा स्थापना समय बचत गर्दछ।

प्रोजेक्शन अन्डरवेल्ड स्क्रूहरू इलेक्ट्रोनिक उपकरणहरूको शेलहरू जम्मा गर्न प्रयोग गरिन्छ। उदाहरणका लागि, कम्प्युटर मेनफ्रेमहरू, मोबाइल फोन क्यासिङहरू, र ट्याब्लेट कम्प्युटर क्यासिङहरू जस्ता उत्पादनहरूको सम्मेलनमा तिनीहरूले महत्त्वपूर्ण भूमिका खेल्छन्। हार्ड ड्राइभ कोष्ठक, पावर सप्लाई फिक्सिङ फ्रेम, र मेनफ्रेम केस भित्र फ्यान समर्थन जस्ता कम्पोनेन्टहरू स्थापना गर्दा, पहिले तिनीहरूलाई केस शेलमा सम्बन्धित स्थानहरूमा संलग्न गर्नुहोस्, र त्यसपछि स्क्रूहरूमा थ्रेडहरू प्रयोग गरेर यी सामानहरू ठीक गर्नुहोस्।

प्रोजेक्शन वेल्ड स्टडहरू इस्पात संरचनाहरूको निर्माणमा प्रयोग गरिन्छ। कारखानाहरू, गोदामहरू, स्टेडियमहरू, पुलहरू, आदि जस्ता संरचनाहरूको लागि, तिनीहरू प्रायः स्टिल बीमहरू र स्टिल स्तम्भहरू बीचको जडान नोडहरूमा प्रयोग गरिन्छ। पहिले, स्टडहरू स्टिल बीम वा स्टिल स्तम्भहरूको छेउमा वेल्डेड हुन्छन्, र त्यसपछि स्टिल बीमहरू र स्टिल स्तम्भहरू बोल्ट वा अन्य जडान गर्ने घटकहरू मार्फत एकसाथ बाँधिएका हुन्छन्।

उत्पादन मापदण्डहरू

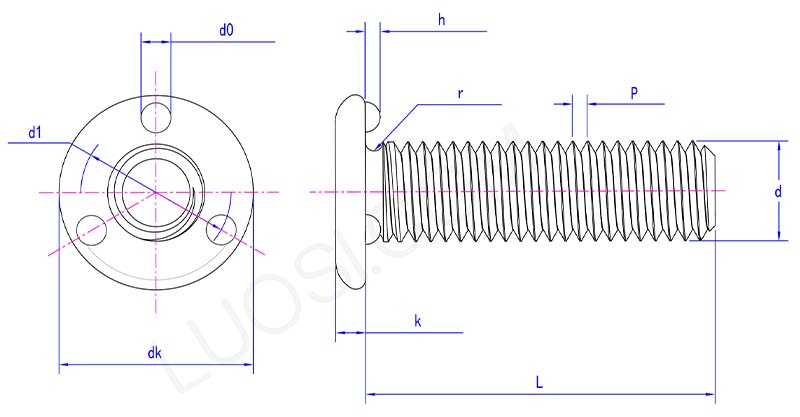

projection weld studs parameter

सोम	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1.25	1.5	1.75
dk अधिकतम	10.4	12.4	14.4	18.4	22.4	26.4
dk मिनेट	9.6	11.6	13.6	17.6	21.6	25.6
k अधिकतम	1.5	2	2.2	2.7	3.7	4.7
k मिनेट	1.1	1.6	1.8	2.3	3.3	4.3
r अधिकतम	0.5	0.6	0.7	0.9	1.2	1.4
r मिनेट	0.2	0.2	0.25	0.4	0.4	0.6
d0 अधिकतम	1.75	2.25	2.75	3.25	4.25	4.25
d0 मिनेट	1.25	1.75	2.25	2.75	3.75	3.75
h अधिकतम	0.8	0.8	0.9	0.9	1.1	1.1
घ मिनेट	0.6	0.6	0.7	0.7	0.9	0.9
d1	8.5	10	11.5	15	18	21
