ग्रेड A स्क्वायर हेड मेसिन बोल्ट

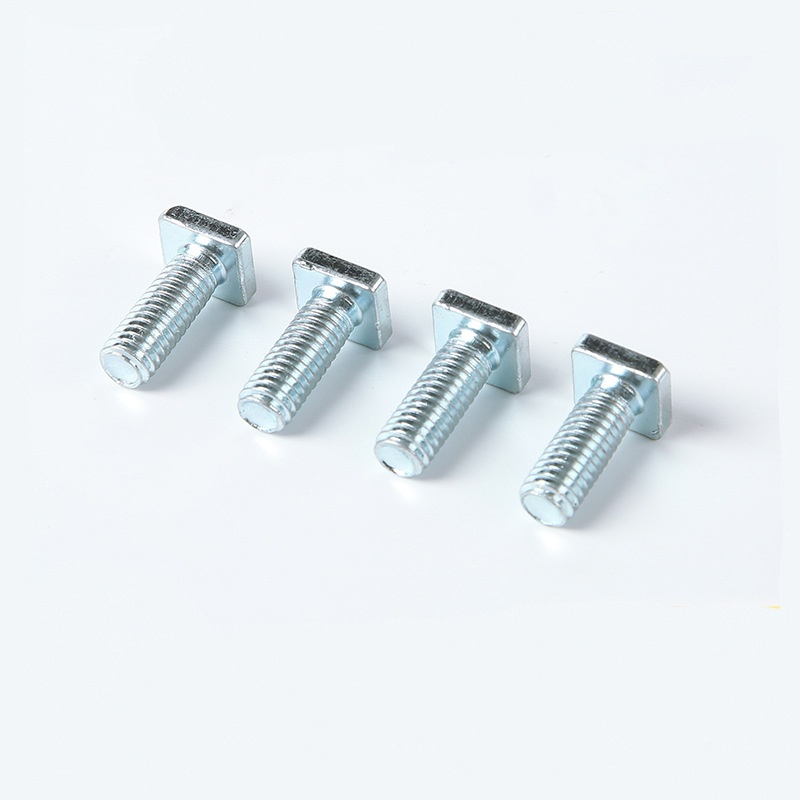

स्टकमा रहेको Xiaoguo® ग्रेड A स्क्वायर हेड मेसिन बोल्टमा वर्गाकार हेड भएको स्क्वायर डिजाइन रहेको छ। तिनीहरूले मेकानिकल एन्टी-टोर्सन लक हासिल गर्न सक्छन्, जसले विशेष काम गर्ने वातावरणमा सुरक्षा स्तरहरू बढाउन सक्छ।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

ग्रेड ए स्क्वायर हेड मेसिन बोल्ट वर्गाकार टाउको भएको एक प्रकारको फास्टनर हो। यसमा वर्गाकार टाउको र थ्रेडेड रड खण्ड हुन्छ। यो सामान्यतया स्क्वायर नट वा हेक्सागोनल नट संग संयोजन मा प्रयोग गरिन्छ, वा सीधा थ्रेडेड प्वाल मा पेच गर्न सकिन्छ। स्क्वायर हेड बोल्टहरू 19 औं शताब्दीदेखि 20 औं शताब्दीको शुरुमा मुख्यधारा फास्टनर थिए। तिनीहरूको फोर्जिङको सहजता र उत्कृष्ट एन्टी-टोर्सन प्रदर्शनको कारण पुलहरू र रेलवे जस्ता पूर्वाधार निर्माणमा व्यापक रूपमा प्रयोग गरियो। आजकल, यसको अद्वितीय डिजाइन फाइदाहरूको लागि धन्यवाद, यसले अझै पनि भारी मेसिनरी, रेलवे ट्र्याकहरू, उपकरण मर्मत, र पुरानो भवनहरूको पुनर्स्थापनामा भूमिका खेल्छ।

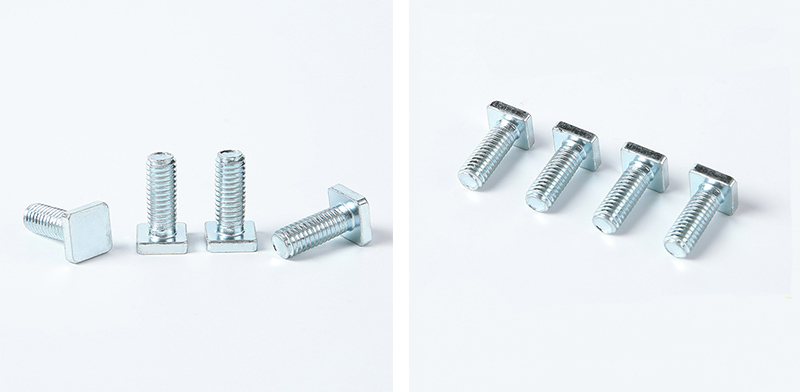

Grade A Square Head Machine Bolt

संरचनात्मक विशेषताहरू

ग्रेड ए स्क्वायर हेड मेसिन बोल्टको संरचनात्मक विशेषताहरूको सारांश: ज्यामितीय सुविधाहरू र कार्यात्मक डिजाइन बीचको सम्बन्ध।

संरचनात्मक अवयवहरू मुख्य सुविधाहरू कोर प्रकार्यहरू

हेड स्क्वायर आकार, चौडा विपरीत पक्ष, ठूलो उचाइ। उच्च टोक़ प्रसारण प्रदान गर्दछ, एन्टी-स्लिप प्रकार्य, अन्धा एसेम्बलीको लागि अनुकूल, र अंक छाप्नको लागि सुविधाजनक।

नेक फ्ल्याट नेक (एन्टि-रोटेशन), फ्ल्यान्ज (बेयरिङ), छोटो पिन (मार्गदर्शन) मेकानिकल एन्टी रोटेशन, वर्कपीस सतहको सुरक्षा, अन्धा प्वाल निर्देशन

शाफ्ट खण्ड आंशिक रूपमा थ्रेड गरिएको (चिलियो शाफ्ट खण्ड) कतरनी भार प्रतिरोध गर्दछ, सटीक स्थिति प्रदान गर्दछ, र थ्रेडहरूमा तनाव एकाग्रताबाट बच्न।

थ्रेड गरिएको भाग मुख्यतया मोटे दाँत, सहनशीलता 6g। उच्च-शक्ति जडान, भरपर्दो नट संग सहयोग।

अन्त प्रकार समतल अन्त / च्याम्फर्ड अन्त / बेलनाकार अन्त विभिन्न स्थापना अवस्थाहरूको लागि उपयुक्त

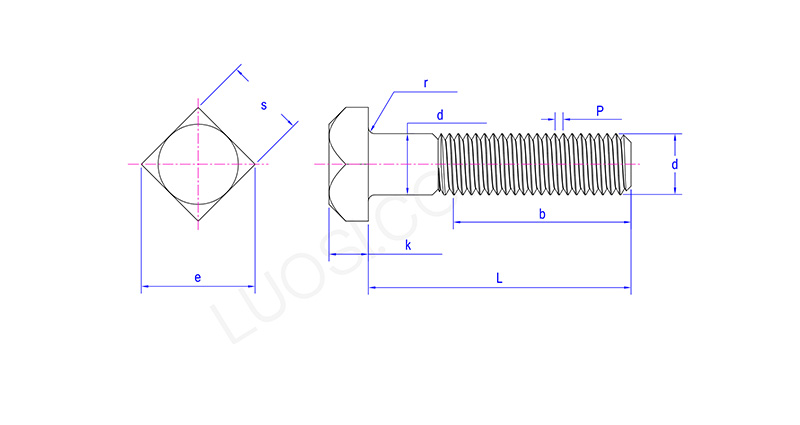

Grade A Square Head Machine Bolt

सोम	३/८	७/१६	१/२	५/८	३/४	७/८	1	१-१/८	१-१/४	१-३/८	१-१/२
P	१६\|२४\|३२	14\|20\|28	१३\|२०\|२८	11\|18\|24	१०\|१६\|२०	९\|१४२०	८\|१२२०	७\|१२\|१८	७\|१२\|१८	६\|१२\|१८	६\|१२\|१८
ds अधिकतम	0.388	0.452	0.515	0.642	0.768	0.895	1.022	1.149	1.277	1.404	1.531
s अधिकतम	0.562	0.625	0.75	0.938	1.125	1.312	1.5	1.688	1875	2.062	2.25
s मिनेट	0.544	0.603	0.725	0.906	1.088	1.269	1.45	1.631	1.812	1.994	2.175
e अधिकतम	0.795	0.884	1.061	1.326	1.591	1.856	2.121	2.386	2.652	2.917	3.182
e मिनेट	0.747	0.828	0.995	1.244	1.494	1.742	1.991	2.239	2.489	2.738	2.986
k अधिकतम	0.268	0.316	0.348	0.444	0.524	0.62	0.684	0.78	0.876	0.94	1.036
k मिनेट	0.232	0.278	0.308	0.4	0.476	0.568	0.628	0.72	0.812	0.872	0.964
r अधिकतम	0.03	0.03	0.03	0.06	0.06	0.06	0.09	0.09	0.09	0.09	0.09
r मिनेट	0.01	0.01	0.01	0.02	0.02	0.02	0.03	0.03	0.03	0.03	0.03

प्रयोग गर्नु अघि तयारीहरू

तपाईंले ग्रेड ए स्क्वायर हेड मेसिन बोल्ट प्रयोग गर्ने योजना बनाउनु अघि, हामी तपाईंलाई यी वस्तुहरू जाँच गर्न सिफारिस गर्छौं।

（1） बोल्ट विनिर्देशहरूको मिलान पुष्टि गर्नुहोस्

थ्रेड स्पेसिफिकेशन: स्क्वायर हेड बोल्टको थ्रेडको व्यास र पिच मिल्दो नट वा थ्रेडेड प्वालको जस्तै हो भनेर सुनिश्चित गर्नुहोस्।

लम्बाइ चयन: बोल्टको लम्बाइ यस्तो हुनुपर्छ कि नट कडा भएपछि, बोल्टको अन्त्यमा 2 देखि 3 वटा पूर्ण धागोहरू खुला हुन्छन्।

हेड साइड डाइमेन्सन: स्क्वायर हेडको चौडाइ प्रयोग गरिएको रेन्चको खोल्ने साइजसँग मेल खान्छ भनी सुनिश्चित गर्नुहोस्।

शक्ति ग्रेड: आवश्यकता अनुसार उपयुक्त ग्रेड चयन गर्नुहोस्।

(2) workpiece को प्वाल स्थिति निरीक्षण

राउन्ड होल बनाम स्क्वायर होल: साधारण स्क्वायर-हेड बोल्टहरू गोलो प्वालबाट पार गर्न सकिन्छ। यद्यपि, यदि एन्टी-टर्निङ आवश्यक छ भने, स्क्वायर होलको लागि पूर्व-ड्रिल गरिएको स्थापना सतह वर्कपीसमा बनाइनुपर्छ, जसले स्क्वायर हेड नेक सम्मिलित गर्न अनुमति दिन्छ।

व्यास सहिष्णुता: गोलो प्वालको व्यास बोल्ट शङ्कको व्यास भन्दा 0.5 देखि 1.0 मिमी ठूलो हुनुपर्छ।

प्वालको कुना राउन्डिङ: यदि ग्रेड ए स्क्वायर हेड मेसिन बोल्ट हेडले वर्कपीसको सतहमा पूर्ण रूपमा पालना गर्न आवश्यक छ भने, प्वाल गोलाकार वा काउन्टरसङ्क हुनुपर्छ।

(३) सफाई र स्नेहन

थ्रेडहरूबाट तेलको दाग, फलामका दागहरू, पुरानो कोटिंगहरू र अन्य मलबे हटाउनुहोस्।

स्टेनलेस स्टील सामग्री वा उच्च-तापमान वातावरणको लागि, थ्रेडहरूमा एन्टी-एजेसन एजेन्ट वा मोलिब्डेनम डाइसल्फाइड लुब्रिकेटिङ ग्रीस लागू गर्न सिफारिस गरिन्छ।

साधारण कार्बन स्टील बोल्टको लागि, घर्षण गुणांक कम गर्न तेलको सानो मात्रा लागू गर्न सकिन्छ।
