DIN137A वक्र स्प्रिंग वाशर

संरचना परिचय

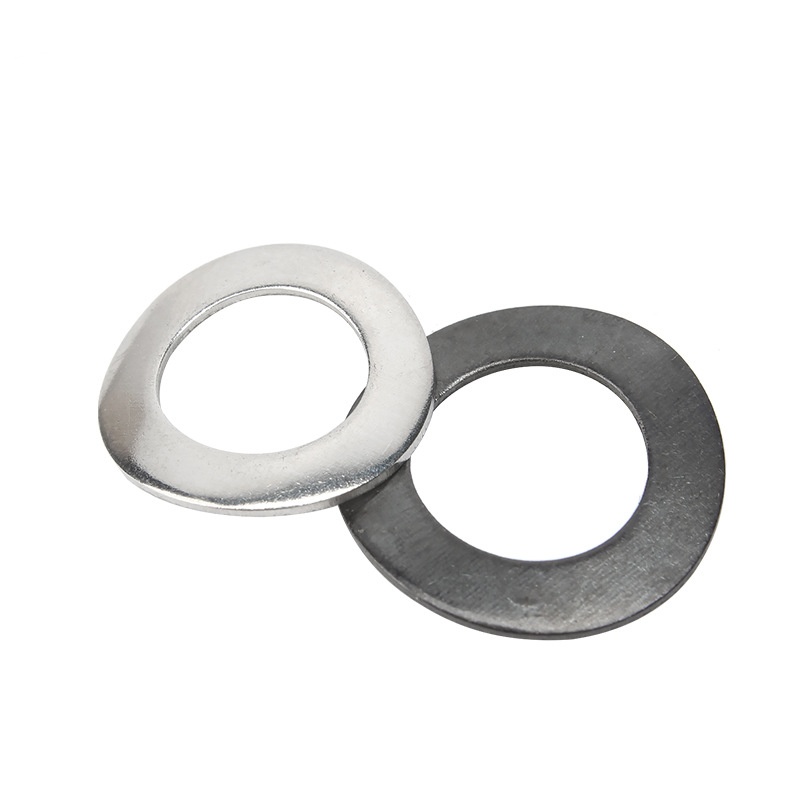

DIN137A वक्र स्प्रिंग वाशरको संरचना कस्तो देखिन्छ? सरल शब्दहरूमा, यो चाप आकारको साथ सानो धातुको औंठी हो।

【समग्र आकार】

DIN137A कर्भ्ड स्प्रिंग वाशर नियमित फ्ल्याट धुने मेसिन होइन। यदि तपाईंले यसलाई आफ्नो हातमा समात्नु भयो भने, तपाईंले देख्नुहुनेछ कि यो आफैं बाहिर निस्कन्छ, सपाट बाँकी छैन। यो फुल्ने तरिकामा निर्भर गर्दछ, त्यहाँ मुख्यतया दुई संरचनाहरू छन्:

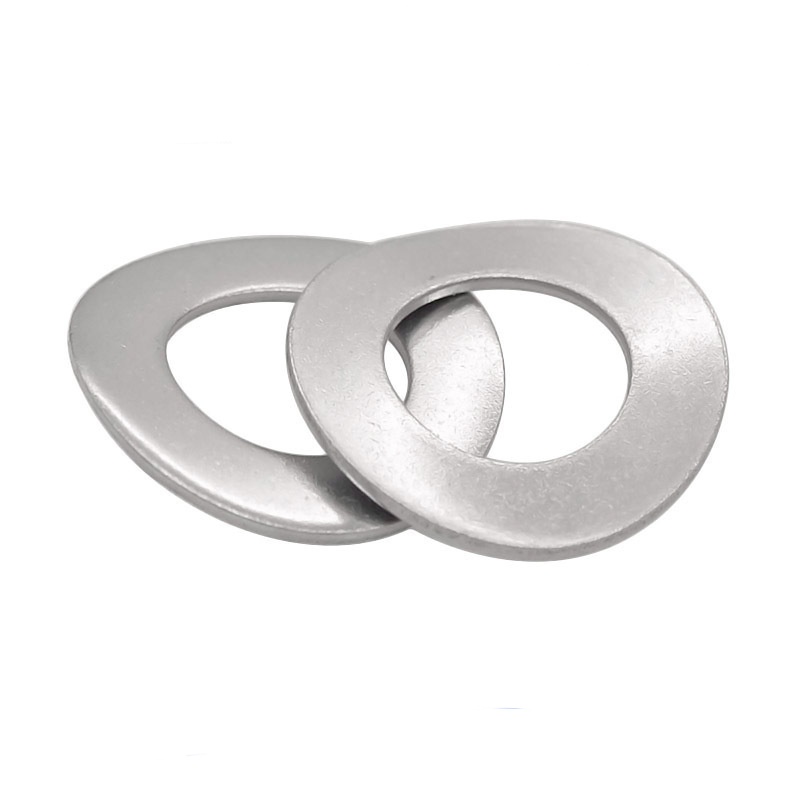

（1） एकल-तरंग चाप आकार (सानो आर्क ब्रिज जस्तै)

पूरै वॉशरमा एकल चाप आकार छ, बीचमा माथिल्लो र छेउहरू तल्लो छन्, मिनी आर्क ब्रिज जस्तो देखिन्छ। यसको स्वतन्त्र अवस्थामा, यसको प्राकृतिक उचाइ यसको मोटाई भन्दा धेरै ठूलो छ। जब यो समतल हुन्छ, यसले रिभर्स थ्रस्ट उत्पन्न गर्नेछ।

（2） बहु-लहर (लहरी आलु चिप्स जस्तै)

वॉशरमा दुई वा अझ बढी छालहरू छन्, चुचुराहरू र उपत्यकाहरू परिधिको वरिपरि घुमिरहेका छन्। जब यो संरचना संकुचित हुन्छ, विरूपण एकल तरंगको रूपमा महत्त्वपूर्ण हुँदैन, तर लोच अधिक समान हुन्छ।

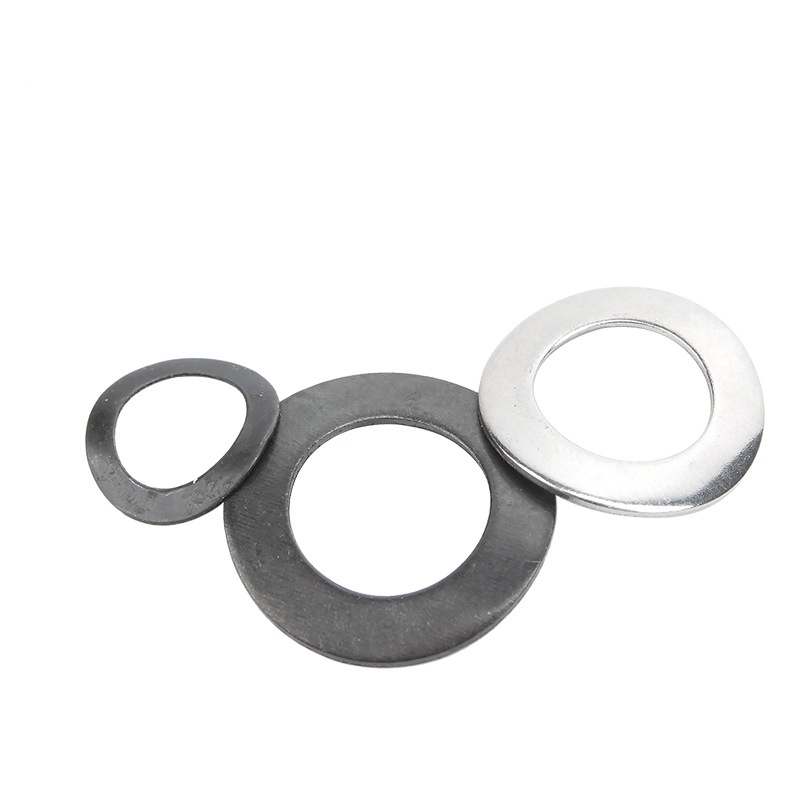

यी दुई प्रकारका वाशरहरू दुवै पूर्ण गोलाकार रिंगहरू हुन्, बीचमा प्वालहरू र किनारहरू वरिपरि कुनै कटौती हुँदैन। सामाग्री को मोटाई भर समान छ।

【मुख्य संरचनात्मक भागहरू】

(१) आर्क आकारको समोच्च (कोर)

ग्यास्केट यसको स्वतन्त्र अवस्थामा समतल छैन; यसको सट्टा, यसले गोलाकार दिशामा एकल चाप सतह (जस्तै आर्क ब्रिज) वा बहु लहरहरू (तरंगहरू जस्तै) प्रस्तुत गर्दछ।

यो घुमाउरो/तरंग आकार लोचको स्रोत हो।

(2) बन्द-लुप गैर-काटन

DIN137A घुमाउरो स्प्रिंग वाशर कुनै सर्पिल कटौती बिना पूर्ण रिंग हो।

(3) एकसमान मोटाई खण्ड

ग्यास्केटको मोटाई कुनै पनि क्रमिक परिवर्तन वा स्थानीय पातलो बिना सम्पूर्ण परिधिमा समान हुन्छ।

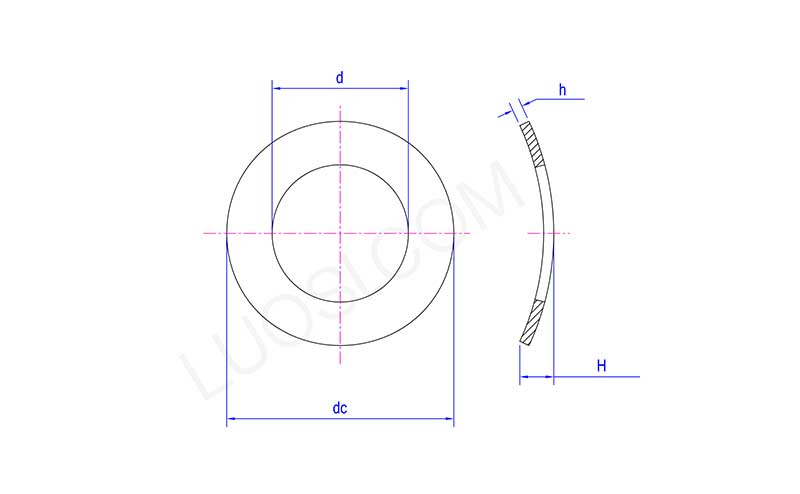

（4） बाहिरी व्यास र भित्री व्यास को अनुपात

बाहिरी व्यासको भित्री व्यासको अनुपातले धुनेको कठोरता र समर्थन गर्ने क्षेत्रलाई असर गर्छ।
