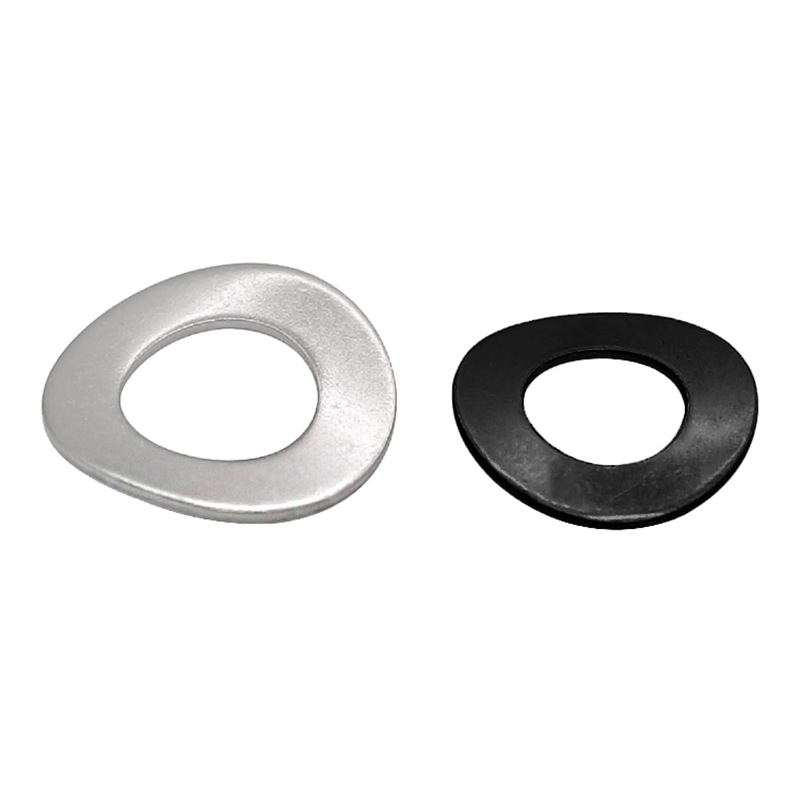

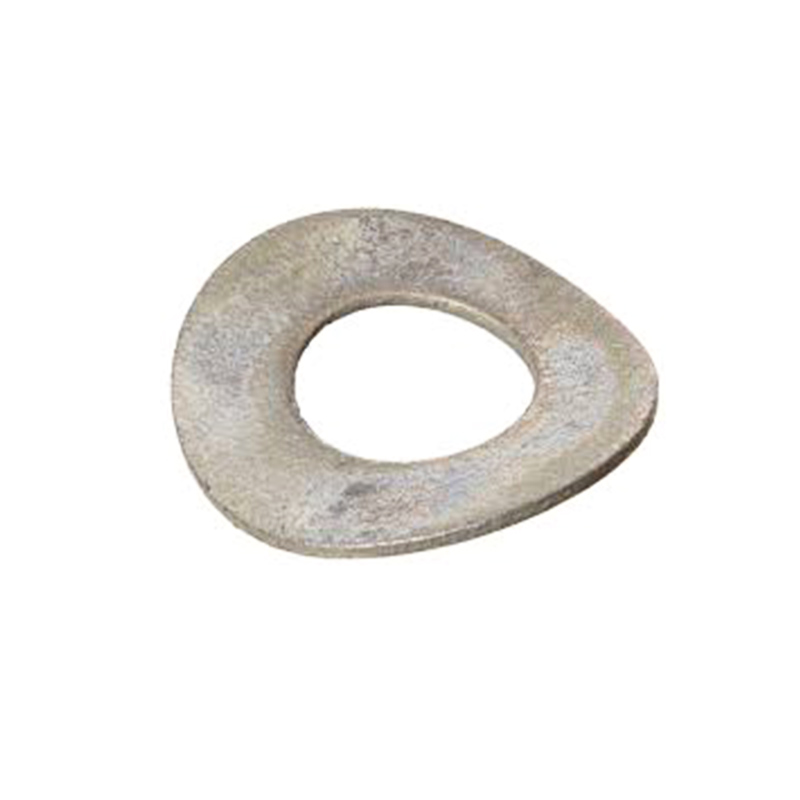

DIN 137A विनिर्देशहरू घुमाउरो स्प्रिंग वाशरहरू

चीनको Xiaoguo® कारखानाले अनुकूलन DIN 137A स्पेसिफिकेशन कर्भ्ड स्प्रिंग वाशरहरू उत्पादन गर्दछ। तपाईं आफ्नो विशिष्ट आवश्यकताहरू पूरा गर्न सामग्री, सतह उपचार विधि र अन्य विवरणहरू छनौट गर्न सक्नुहुन्छ। केवल हामीलाई तपाईंको सटीक विनिर्देशहरू थाहा दिनुहोस् - हामी तपाईंको लागि तपाईंको अनुकूलन अर्डर ह्यान्डल गर्न पाउँदा खुसी हुनेछौं।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

DIN 137A स्पेसिफिकेशन्स कर्भ्ड स्प्रिंग वाशरहरूको कार्य सिद्धान्त धातुको लोचदार विकृतिमा आधारित छ।

（1） मुक्त राज्य (स्थापित छैन)

DIN 137A स्पेसिफिकेशन्स कर्भ्ड स्प्रिंग वाशरहरू यसको प्राकृतिक अवस्थामा समतल छैनन् तर यसमा चाप आकारको बल्ज (एकल लहर) वा बहु तरंगहरू (बहु तरंगहरू) छन्। यस समयमा, यसको प्राकृतिक उचाइ एच छ, जुन ग्यास्केटको मोटाई टी भन्दा ठूलो छ।

（2） कम्प्रेसन प्रक्रिया (बोल्टहरू कस्ने)

जब बोल्ट वा नटहरू कडा हुन्छन्, वाशरहरूलाई बोल्ट हेड/नट र वर्कपीसको बीचमा स्यान्डविच गरिन्छ। कडा बल बढ्दै जाँदा, चाप आकारको वा लहरा आकार बिस्तारै सपाट हुन्छ।

एसेम्बली र कस्ने प्रक्रियाको क्रममा, बोल्टको तल्लो भागले चाप आकारको संरचनालाई फ्ल्याट थिच्छ, जसले गर्दा वाशरले लोचदार रिबाउन्ड तनाव उत्पन्न गर्दछ।

（3） प्रीलोड कायम गर्दै (काम गर्ने अवस्था)

DIN 137A स्पेसिफिकेशन्स कर्भ्ड स्प्रिंग वाशरहरू सपाट भएपछि, यो सधैं आफ्नो मूल चाप आकारमा फर्कन चाहन्छ। यो पुनर्स्थापना बल लगातार अक्षीय थ्रस्टमा परिणत हुन्छ, बोल्ट टाउको र वर्कपीसको सतहमा थिचेर।

कडाई पूरा भएपछि, धुनेले निरन्तर रिभर्स लोचदार तनाव कायम राख्छ, लगातार बोल्टको टाउको र जडान गरिएको कम्पोनेन्टको सतहमा थिचेर।

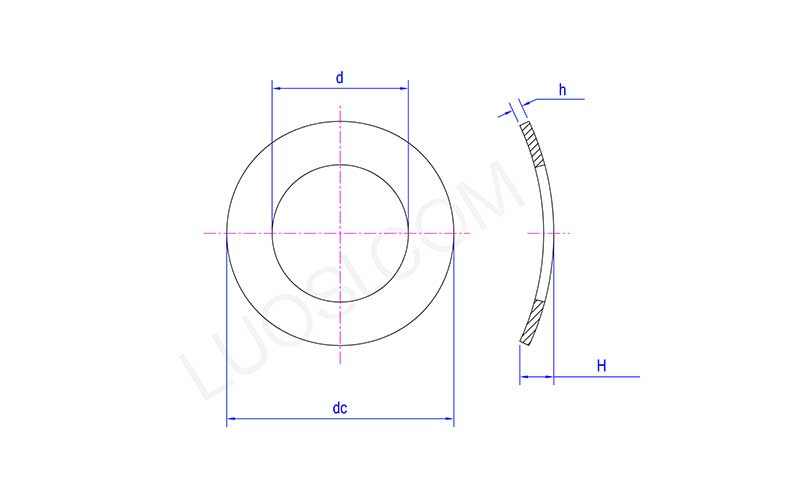

DIN 137A Specifications Curved Spring Washers

सोम	ɸ2	२.५	ɸ3	ɸ4	ɸ5	ɸ6	ɸ8	ɸ१०
d मिनेट	2.2	2.7	3.2	4.3	5.3	6.4	8.4	10.5
d अधिकतम	2.45	2.95	3.5	4.6	5.6	6.76	8.76	10.93
dc मिनेट	4.2	5.2	5.7	7.64	9.64	10.57	14.57	17.57
dc अधिकतम	4.5	5.5	6	8	10	11	15	18
H मिनेट	0.5	0.55	0.65	0.8	0.9	1.1	1.7	2
H अधिकतम	1	1.1	1.3	1.6	1.8	2.2	3.4	4
h	0.3	0.3	0.4	0.5	0.5	0.5	0.5	0.8

अनुकूलन DIN 137A विनिर्देशहरू घुमाउरो स्प्रिंग वाशरहरू

Xiaoguo® ले तपाईंलाई DIN 137A स्पेसिफिकेशन्स कर्भ्ड स्प्रिंग वाशरहरू आफूलाई चाहिने भए तापनि अनुकूलित गर्न दिन्छ। तपाईं आकार, छालहरूको संख्या, सामग्री, सतह समाप्त, वा प्याकेजिङ्ग पनि परिवर्तन गर्न सक्नुहुन्छ। यस तरीकाले, प्रत्येक धुनेले तपाईंको डिजाइनलाई ठीकसँग फिट गर्दछ।

（1） भित्री व्यास आईडी / बाहिरी व्यास OD

M2 देखि M100 वा ठूलो, भित्री र बाहिरी व्यास दुवै रेखाचित्र अनुसार अनुकूलित गर्न सकिन्छ।

सटीक उपकरण सानो आकार (M2–M5), भारी मेसिनरी ठूलो आकार (M36–M100)

(२) मोटाई टी

सामान्य दायरा: 0.3 मिमी - 3.0 मिमी। विशेष आवश्यकताहरूको लागि, यो पातलो वा मोटो हुन सक्छ।

जब लोड नियन्त्रण र अक्षीय ठाउँ कम्प्याक्ट हुन्छ।

(३) सामाग्री

वसन्त इस्पात, स्टेनलेस स्टील A2/A4, 17-7 PH, फास्फर कांस्य, बेरिलियम तामा, Inconel, आदि।

नियमित उच्च लोच, रस्ट-प्रूफ, उच्च तापमान / विस्फोट-प्रूफ / गैर-चुम्बकीय

(4) सतह उपचार

Galvanizing, Dacromet कोटिंग, Blackening, Phosphating, Nickel Plating, Pasivation, Trivalent chromium passivation, आदि।

एन्टि-रस्ट, स्नेहन, इन्सुलेशन, घर्षण गुणांक सुधार
