1/4 BSP पुरुष हेक्स हेड क्याप्टिभ सील

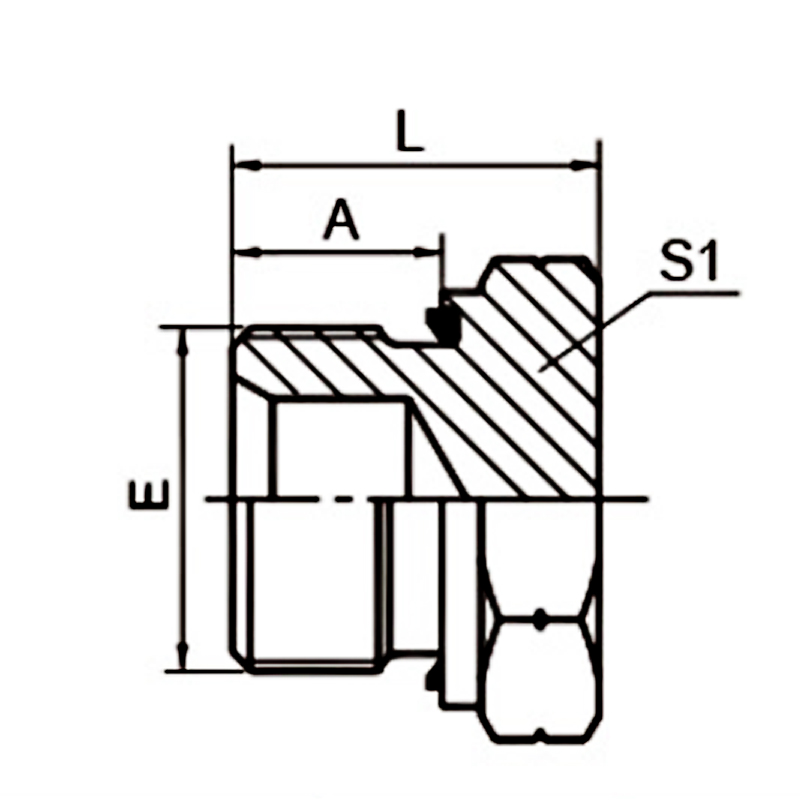

1/4 BSP पुरुष हेक्स हेड क्याप्टिभ सील एक सानो भाग हो जुन हाइड्रोलिक प्रणालीमा तेल वा निरीक्षण पोर्टहरू ब्लक गर्न प्रयोग गरिन्छ। स्पेसिफिकेशन 1/4 इन्च BSP बाह्य थ्रेड हो (अर्थात, G1/4"), र टाउको एक बाह्य हेक्सागन हो। यसलाई एक साधारण रेन्च प्रयोग गरेर कडा गर्न सकिन्छ। यसको बारेमा के विशेष छ कि यो एक सेल्फ-लकिङ सील रिंग संग आउँछ - यो सील औंठी को छेउमा फिक्स गरिएको छ र pl को छेउमा फिक्स हुनेछैन।

प्राविधिक विनिर्देशहरू

1/4 BSP पुरुष हेक्स हेड क्याप्टिभ सीलसँग सम्बन्धित निम्न प्यारामिटरहरू सन्दर्भको लागि मात्र हुन्। विशिष्ट डाटा विशिष्टता अनुसार फरक हुन सक्छ।

परियोजना	मूल्य
थ्रेड विनिर्देश	G1/4" (BSPP)
हेक्सागन किनारा चौडाइ	सामान्यतया 19 मिमी
थ्रेड लम्बाइ	लगभग 12-15 मिमी
अधिकतम काम दबाव	350-400 बार सम्म
सञ्चालन तापमान (NBR)	-40°C देखि +120°C
सञ्चालन तापमान (FKM)	-15°C देखि +200°C
सामग्री	कार्बन स्टील (जस्ती / निकल प्लेटेड), स्टेनलेस स्टील 304/316L, पीतल

मुख्य विशेषताहरु

(१) टाउकोको हेक्सागोनल आकार

यसलाई साधारण ओपन-एन्ड रेन्च वा सकेट रिन्च प्रयोग गरेर कडा गर्न सकिन्छ। सञ्चालन सरल छ।

बाह्य हेक्सागोनल आकारले आन्तरिक हेक्सागोनल आकारको तुलनामा ठूलो बलको सामना गर्न सक्छ, र यसले टाउको चिप्लिने वा क्षति पुर्‍याउने सम्भावना कम हुन्छ।

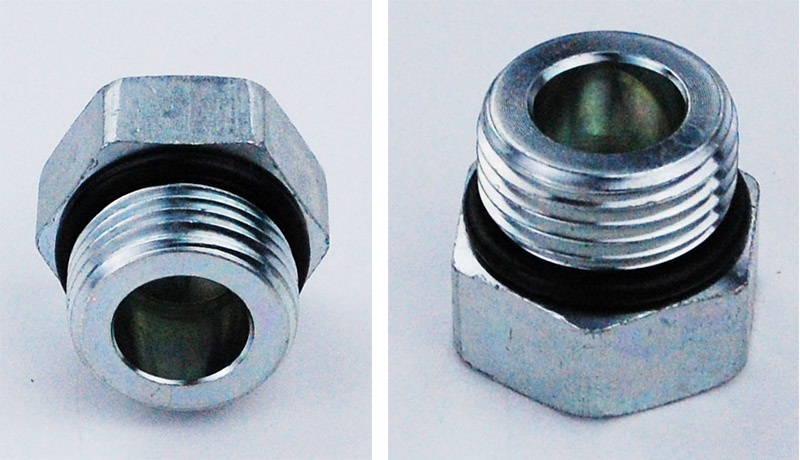

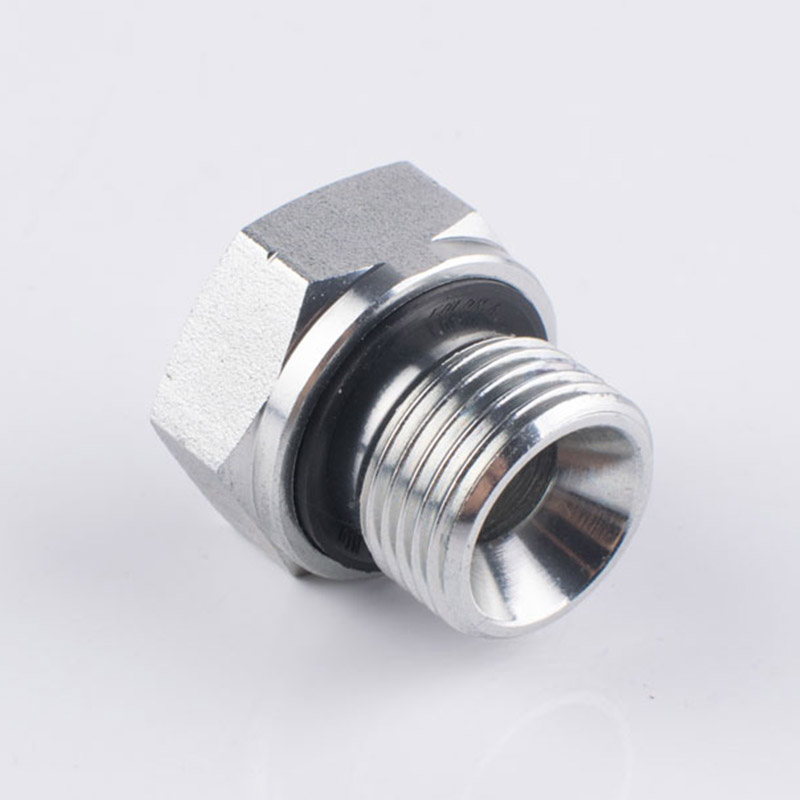

（2） बिल्ट-इन एन्टी-डिटेचमेन्ट सील रिंग

सील गर्ने औंठी 1/4 BSP पुरुष हेक्स हेड क्याप्टिभ सीलको अन्तिम अनुहारमा नालीमा फिक्स गरिएको छ र झर्ने वा सर्ने छैन।

स्थापनाको क्रममा कुनै छुट्टै ग्यास्केटहरू आवश्यक पर्दैन, न त कच्चा मालको टेप बेर्ने वा सीलेन्ट लागू गर्न आवश्यक छ।

（3） अन्त अनुहार सील, विश्वसनीय र चुहावट-प्रमाण प्रदर्शन सुनिश्चित गर्दै

कडा गरिसकेपछि, सील रिंग 1/4 BSP पुरुष हेक्स हेड क्याप्टिभ सील र तेल आउटलेट प्लेनको अन्तिम अनुहारको बीचमा कडा रूपमा थिचिन्छ, यसरी सिल बनाउँछ।

थ्रेडको शुद्धताबाट प्रभावित हुँदैन।

（4） सामग्री विकल्पहरूको एक विस्तृत श्रृंखला

कार्बन स्टील गैल्वनाइजेशन: लागत प्रभावी।

स्टेनलेस स्टील 304/316L: जंग प्रतिरोधी, समुद्री, रासायनिक र खाद्य वातावरण को लागी उपयुक्त।

कांस्य: पानी, ग्याँस वा कम दबाव तेल सर्किट लागि उपयुक्त।

अन्तर्राष्ट्रिय मापदण्ड अनुरूप

आकार अन्तर्राष्ट्रिय मापदण्ड अनुरूप छ र विभिन्न मेकानिकल उपकरण संग संयोजन मा प्रयोग गर्न सकिन्छ।

(5) स्थापना र मर्मत गर्न सजिलो

पहिले, थ्रेडहरू ठीकसँग पङ्क्तिबद्ध छन् भनेर सुनिश्चित गर्न हातले यसलाई पेंच गर्नुहोस्। त्यसपछि, यसलाई कडा गर्न एक रिंच प्रयोग गर्नुहोस्।

Disassembly र असेंबली पछि, जब सम्म सील रिंग क्षतिग्रस्त छैन, यो पुन: प्रयोग गर्न सकिन्छ।

(6) पहिचान स्पष्ट छ।

हेक्सागोनल टाउकोको माथिल्लो सतह सामान्यतया "G1/4″ वा "1/4" को छाप लगाइन्छ, जुन साइटमा पहिचानको लागि सुविधाजनक छ।
